Flexibele Bocht Verticaal Kabelgoot ECT60 200mm TV
Varianten
Productinformatie
| Richtingsverandering : | Stijgend/vallend |
|---|---|
| Hoek : | Verstelbaar |
| Bouwvorm : | Scharnierbocht compleet |
| Bochtuitvoering : | Segmentbocht |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Met deksel/afdekking : | Nee |
| Binnenstraal : | 95 mm |
| Geschikt voor kabelgoothoogte : | 60 mm |
| Geschikt voor kabelgootbreedte : | 200 mm |
| Materiaaldikte : | 1 mm |
| Zijperforatie : | Nee |
| Bodemperforatie : | Ja |
| Nato perforatie : | Nee |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |

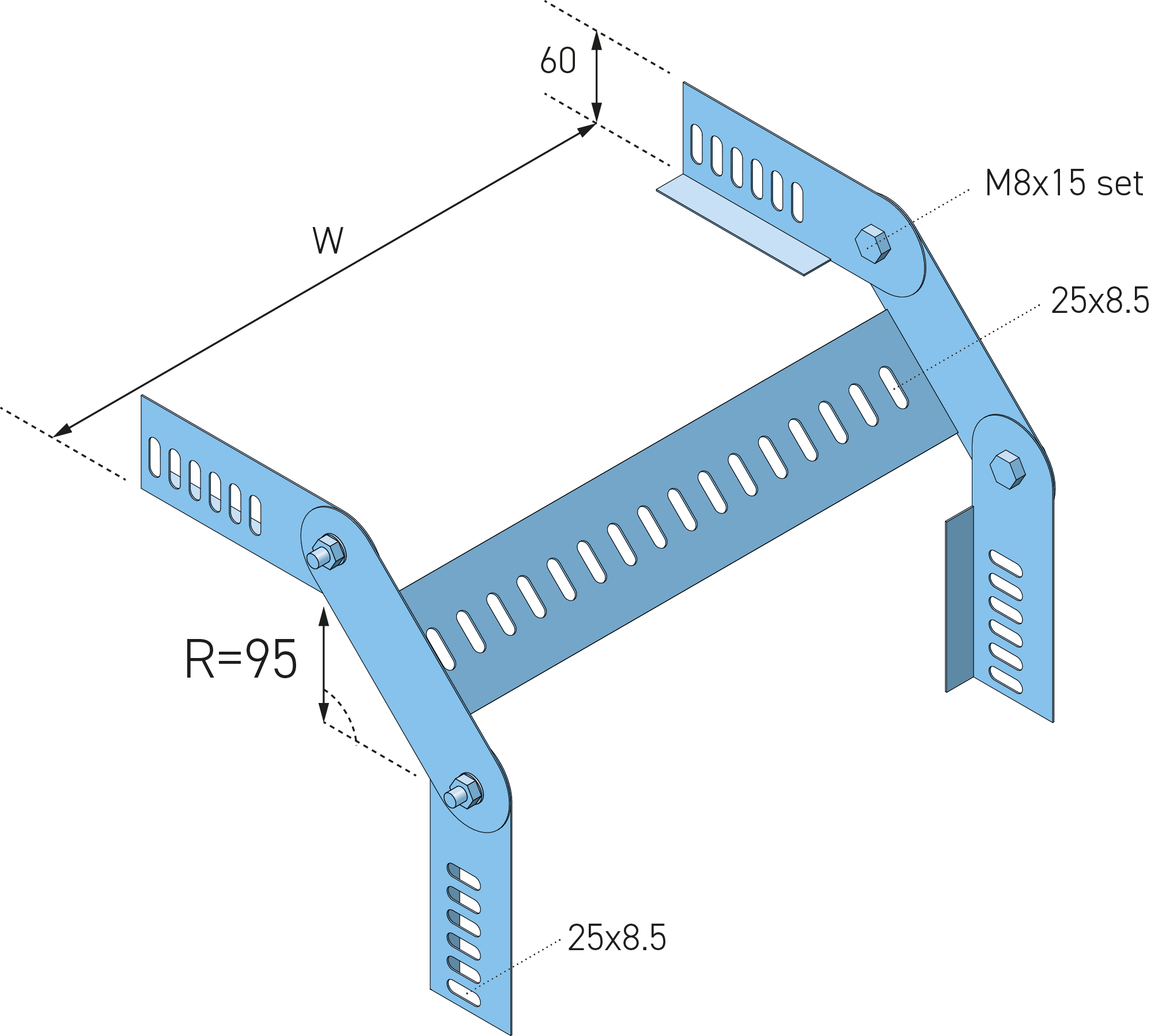

Flexibele Bocht Verticaal voor kabelgoot ECT60 met maatvoering H = 60 mm, W (breedte) = 195 mm, E (dikte) = 1,0 mm, flexibele bocht verticaal verstelbaar 0˚ - 90˚, koolstofstaal, thermisch verzinkt volgens NEN-EN-ISO 1461, inclusief 8x EFS08x15-GEO Eurostrut bevestigingsset (slotbout M8x15, moer en sluitring).

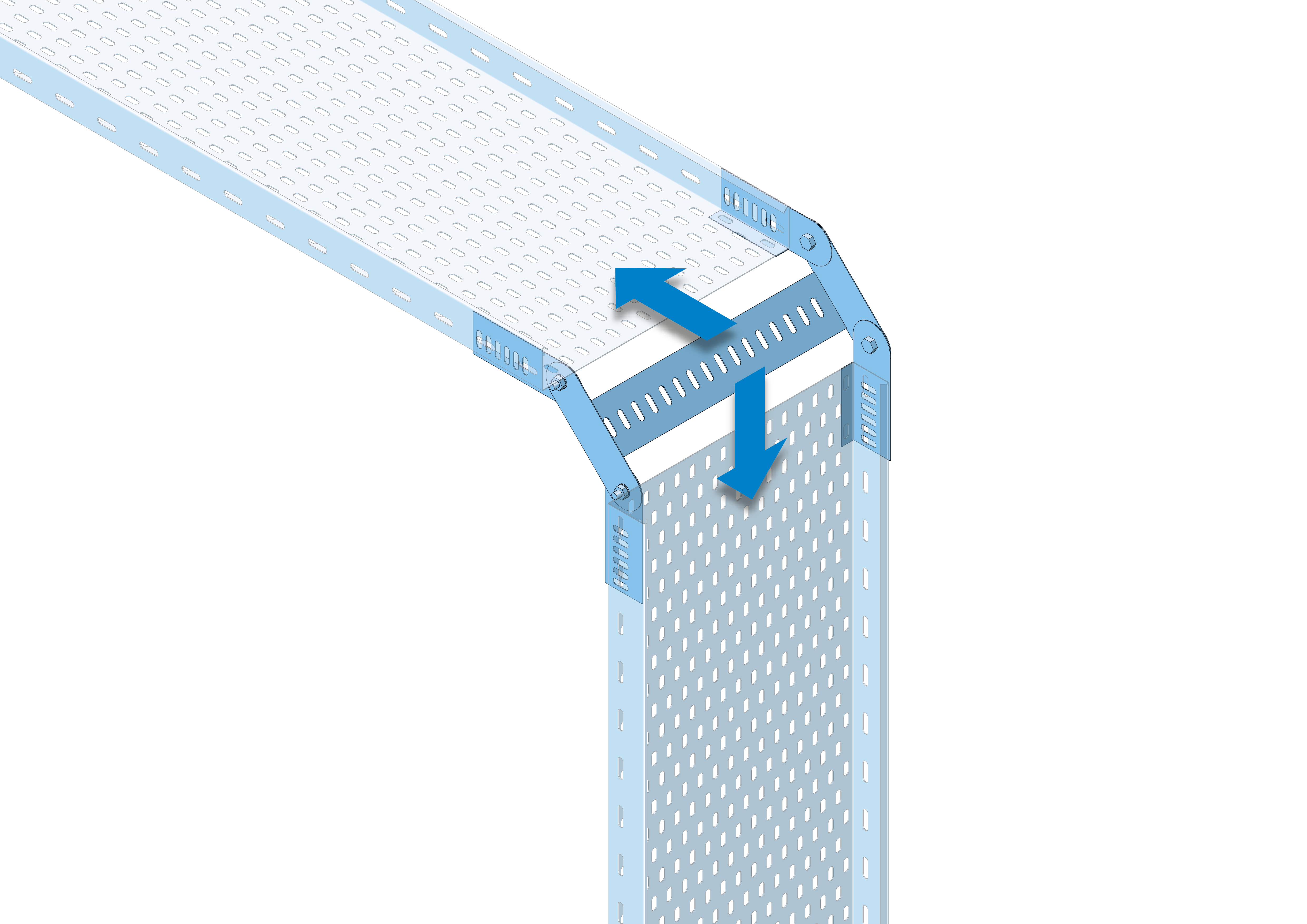

Flexibele bocht verticaal ECTFBV60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van een variabele verticale richtingsverandering binnen kabelroutes. De flexibele uitvoering maakt het mogelijk om zowel stijgende (inside riser) als dalende (outside riser) overgangen in het kabeltracé te realiseren, zonder gebruik van vaste hoeken. Dit accessoire is geschikt voor utilitaire, industriële en infrastructurele installaties waar flexibiliteit in het ontwerp vereist is.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is de flexibele bocht geschikt voor toepassingen met verhoogde corrosieve en mechanische belasting, conform IEC 61537 en installaties volgens NEN 1010.
De flexibele bocht is uitgevoerd als verstelbaar verticaal hulpstuk en ontworpen voor directe koppeling aan ECT60-kabelgoten. Door de segmentopbouw kan de gewenste hoek traploos worden ingesteld. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 8x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), waardoor een snelle en uitlijningsvaste montage mogelijk is. Het accessoire is volledig compatibel met overige ECT60-componenten en waarborgt een uniforme en mechanisch stabiele kabelgootinstallatie.
Technische Specificaties
- Producttype: Flexibele bocht verticaal voor kabelgoot
- Systeem: ECT60
- Systeemhoogte: 60 mm
- Breedte: 75 tot 600 mm
- Materiaaldikte: 1.0 tot 1.5 mm
- Uitvoering: Verstelbaar (flexibel)
- Richtingsverandering: Verticaal (stijgend en dalend)
- Perforatie verbinders: 25 x 8.5 mm
- Perforatie bodem: 25 x 8.5 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Verbindingswijze: Geschroefd
- Uitvoering: Met geïntegreerde verbinders, inclusief 8x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
- Bouwvorm: Flexibele bocht
- Met bovendeel: Nee
- Zijperforatie: Nee
Typische Toepassingen
- Variabele verticale richtingsveranderingen
- Aanpassen van kabeltracés aan hoogteverschillen
- Complexe installaties met beperkte montageruimte
- Industriële en utilitaire installaties
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT60-systeem zijn de volgende componenten relevant:
- Kabelgoten: ECT60 kabelgoten in diverse breedtes
- Koppelstukken: Voor lengteverbindingen
- Stijgstukken en valstukken: Voor vaste verticale overgangen
- Beugels: Wand-, plafond- en pendelbeugels
- Deksels en klemmen: Voor afscherming en fixatie
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en hoeken op aanvraag leverbaar.
