Kruisstuk Kabelgoot ECT60 300mm RVS316 | 50 mm | 300 mm | 60 mm | Roestvast staal 316

Varianten

Productnummer

ECTCO60-075-HDG

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

75 mm

Productnummer

ECTCO60-100-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

100 mm

Productnummer

ECTCO60-150-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

150 mm

Productnummer

ECTCO60-200-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

200 mm

Productnummer

ECTCO60-300-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

300 mm

Productnummer

ECTCO60-400-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

400 mm

Productnummer

ECTCO60-500-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

500 mm

Productnummer

ECTCO60-600-HDG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

600 mm

Productnummer

ECTCO60-075-SS316

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

75 mm

Productnummer

ECTCO60-100-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

100 mm

Productnummer

ECTCO60-150-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

150 mm

Productnummer

ECTCO60-200-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

200 mm

Productnummer

ECTCO60-300-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

300 mm

Productnummer

ECTCO60-400-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

400 mm

Productnummer

ECTCO60-500-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

500 mm

Productnummer

ECTCO60-600-SS316

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

600 mm

Productnummer

ECTCO60-075-SS304

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

75 mm

Productnummer

ECTCO60-100-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

100 mm

Productnummer

ECTCO60-150-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

150 mm

Productnummer

ECTCO60-200-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

200 mm

Productnummer

ECTCO60-300-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

300 mm

Productnummer

ECTCO60-400-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

400 mm

Productnummer

ECTCO60-500-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

500 mm

Productnummer

ECTCO60-600-SS304

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

600 mm

Productnummer

ECTCO60-075-PG

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

75 mm

Productnummer

ECTCO60-100-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

100 mm

Productnummer

ECTCO60-150-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

150 mm

Productnummer

ECTCO60-200-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

200 mm

Productnummer

ECTCO60-300-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

300 mm

Productnummer

ECTCO60-400-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

400 mm

Productnummer

ECTCO60-500-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

500 mm

Productnummer

ECTCO60-600-PG

Radius:

50 mm

Geschikt voor kabelgoothoogte:

60 mm

Voor gootbreedte:

600 mm

Productinformatie

Geschikt voor kabelgoothoogte :	60 mm
Geschikt voor kabelgootbreedte :	300 mm
Binnenstraal :	50 mm
Voor verbinding met schroeven :	Ja
Voor schroefloze verbinding :	Nee
Model :	Geïntegreerde verbinder
Materiaal :	Roestvaststaal (RVS)
Roestvaststaal (RVS), gebeitst :	Nee
Materiaalkwaliteit :	Roest- en zuurbestendig staal
Kleur :	Roestvaststaal ( RVS )

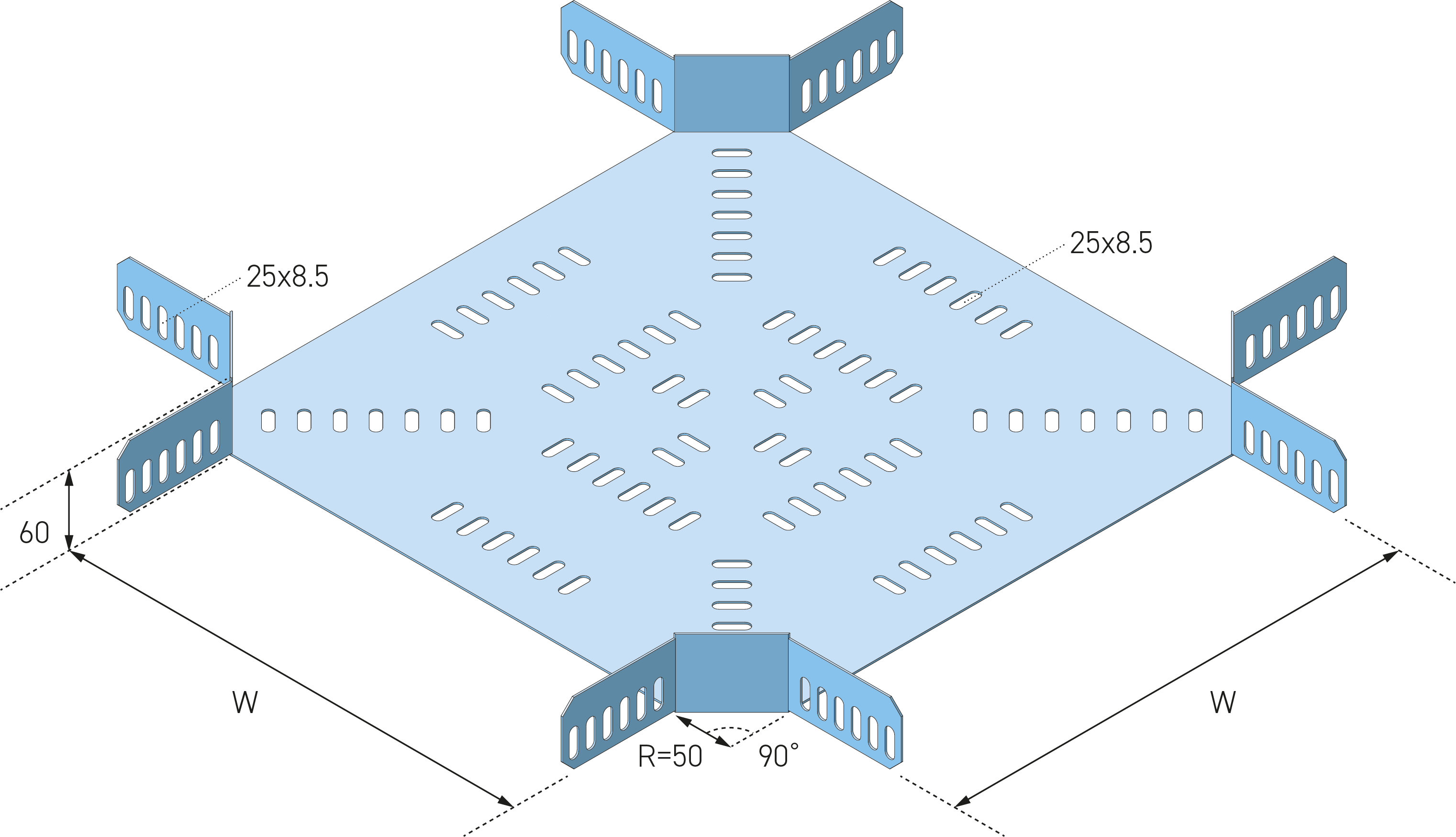

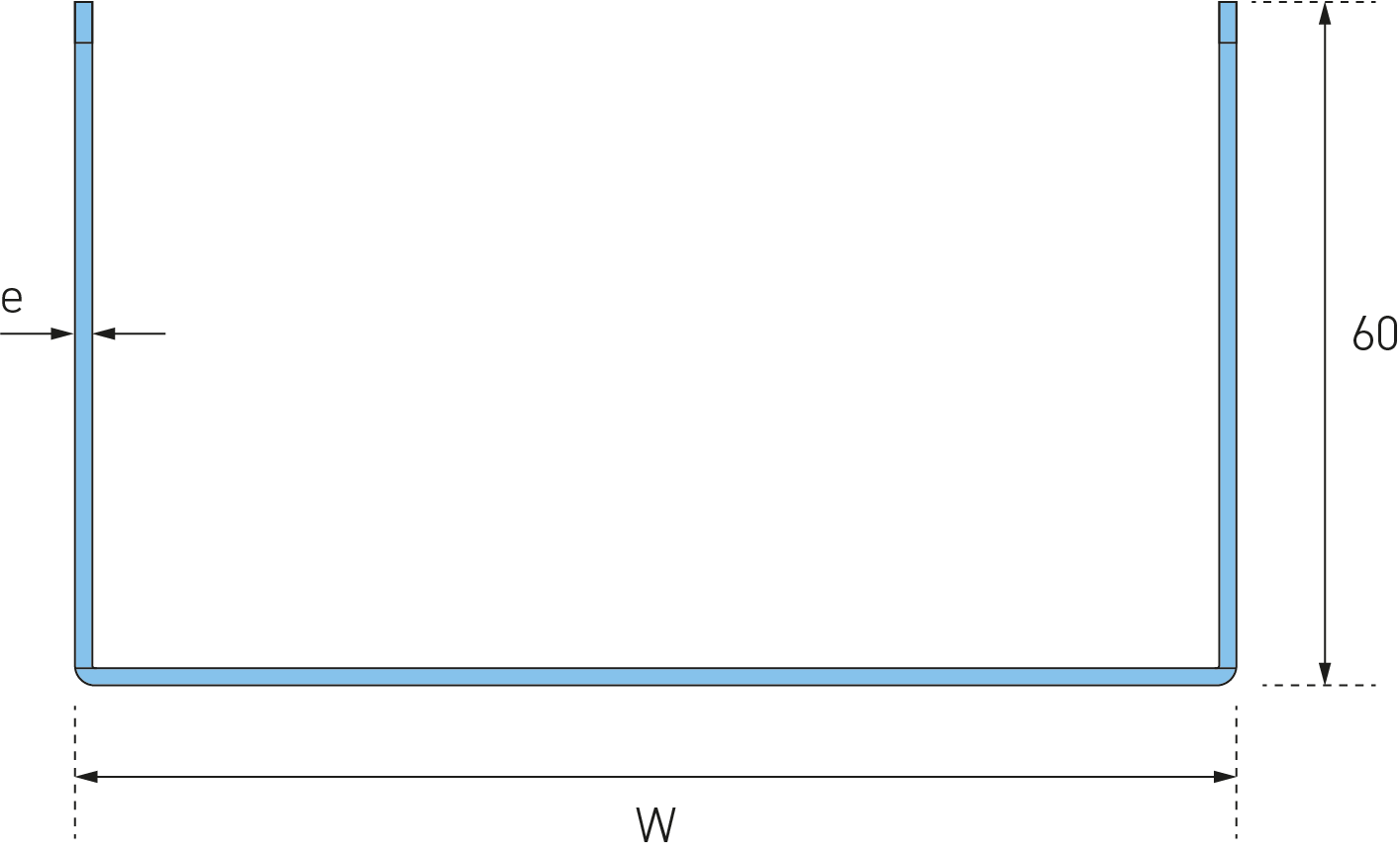

Kruisstuk voor Kabelgoot ECT60 met maatvoering H=60mm, W (breedte)=300mm, E (dikte)=1,0mm, roestvrijstaal 316, inclusief 16x EFS08x15-316 Eurostrut bevestigingsset (slotbout M08x15, moer en sluitring).

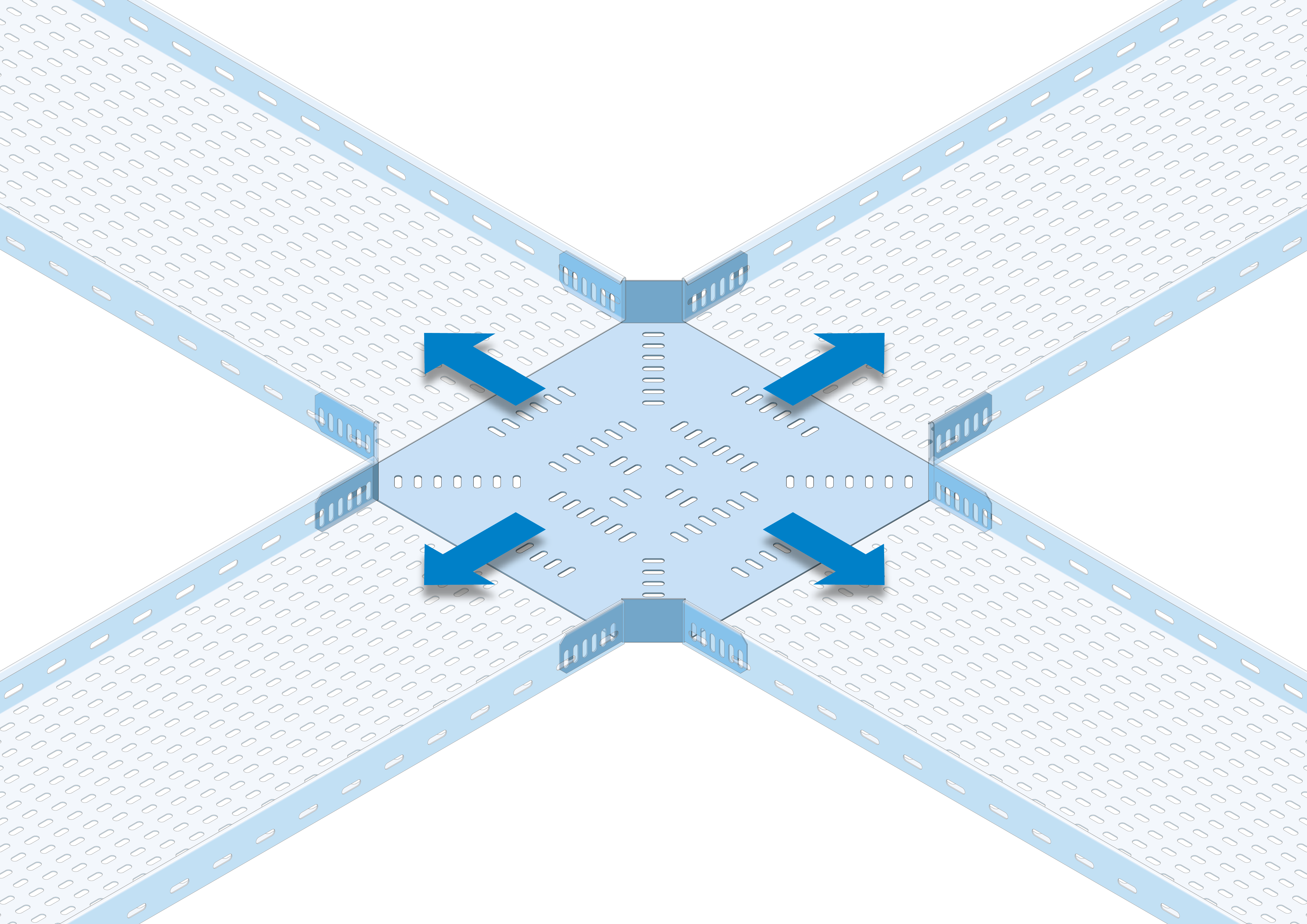

Kruisstuk ECTCO60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van een horizontale kruising binnen kabelroutes. Het accessoire maakt het mogelijk om kabelgoten in vier richtingen met elkaar te verbinden, waardoor een overzichtelijke en symmetrische kabelverdeling ontstaat. Het kruisstuk is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties waar meerdere kabelroutes samenkomen.

De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een minimale laagdikte van 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en zorgt voor een volledige corrosiebescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde mechanische en omgevingsbelasting, conform IEC 61537 en installaties volgens NEN 1010.

Het kruisstuk is uitgevoerd als een vast accessoire voor directe montage op rechte ECT60-kabelgoten. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief bevestigingsmateriaal, wat een snelle en uitlijningsvaste installatie mogelijk maakt. Het accessoire is volledig compatibel met overige ECT60-componenten en draagt bij aan een stabiele en uniforme kabelgootstructuur.

Technische Specificaties

Producttype: Accessoire – kruisstuk voor kabelgoot
Systeem: ECT60
Systeemhoogte: 60 mm
Systeembreedte: 75 tot 600 mm

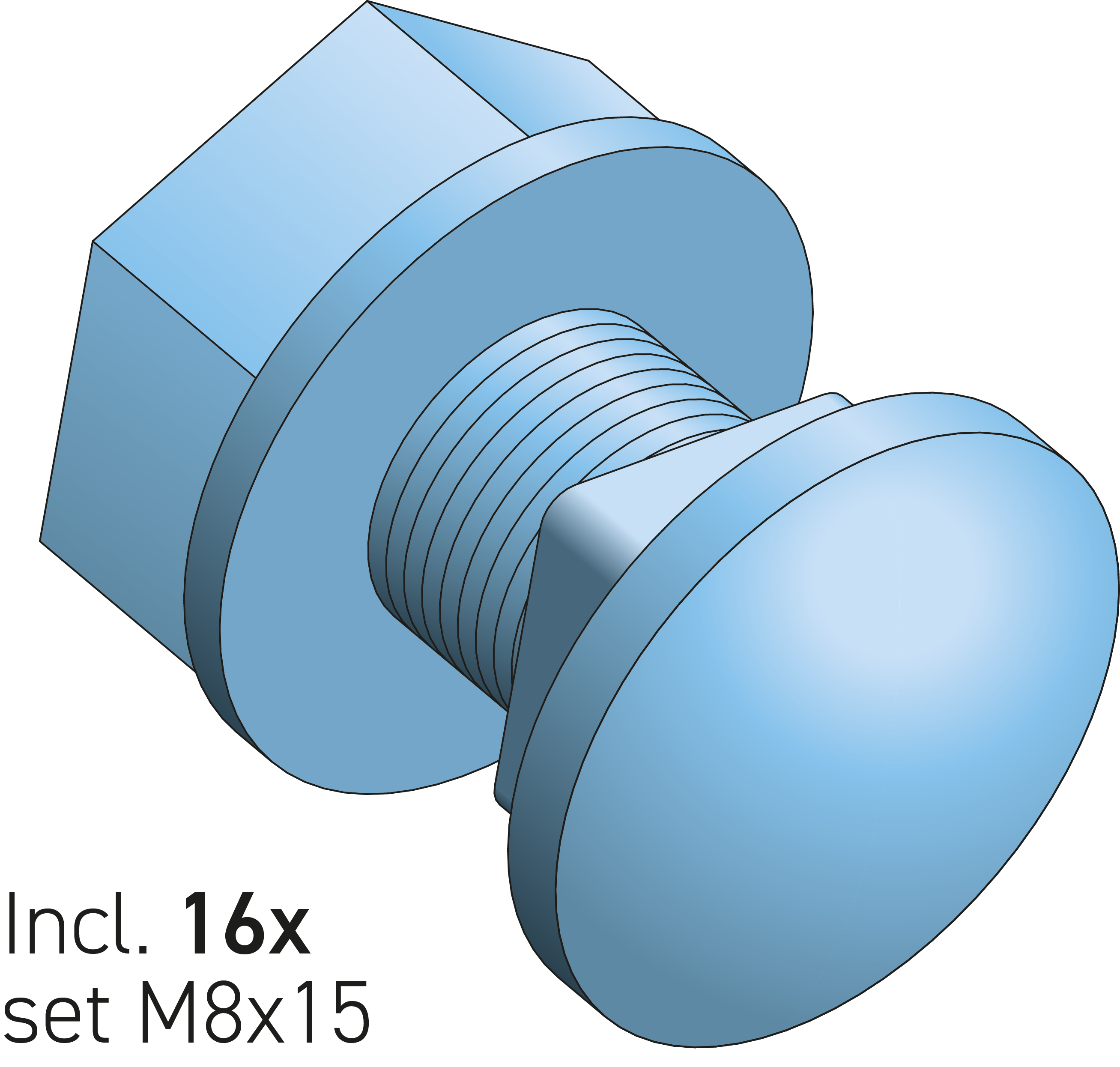

Uitvoering: Met geïntegreerde verbinders, inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
Standaardmateriaal: Koolstofstaal
Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
Zinklaagdikte: minimaal 60 µm
Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010

Typische Toepassingen

Horizontale kruisingen in ECT60-kabelgootsystemen
Kabelroutes met meervoudige aftakkingen
Zwaar industriële installaties
Utilitaire en infrastructurele kabelroutes

Beschikbare Materiaalvarianten

TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een minimale laagdikte van 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.

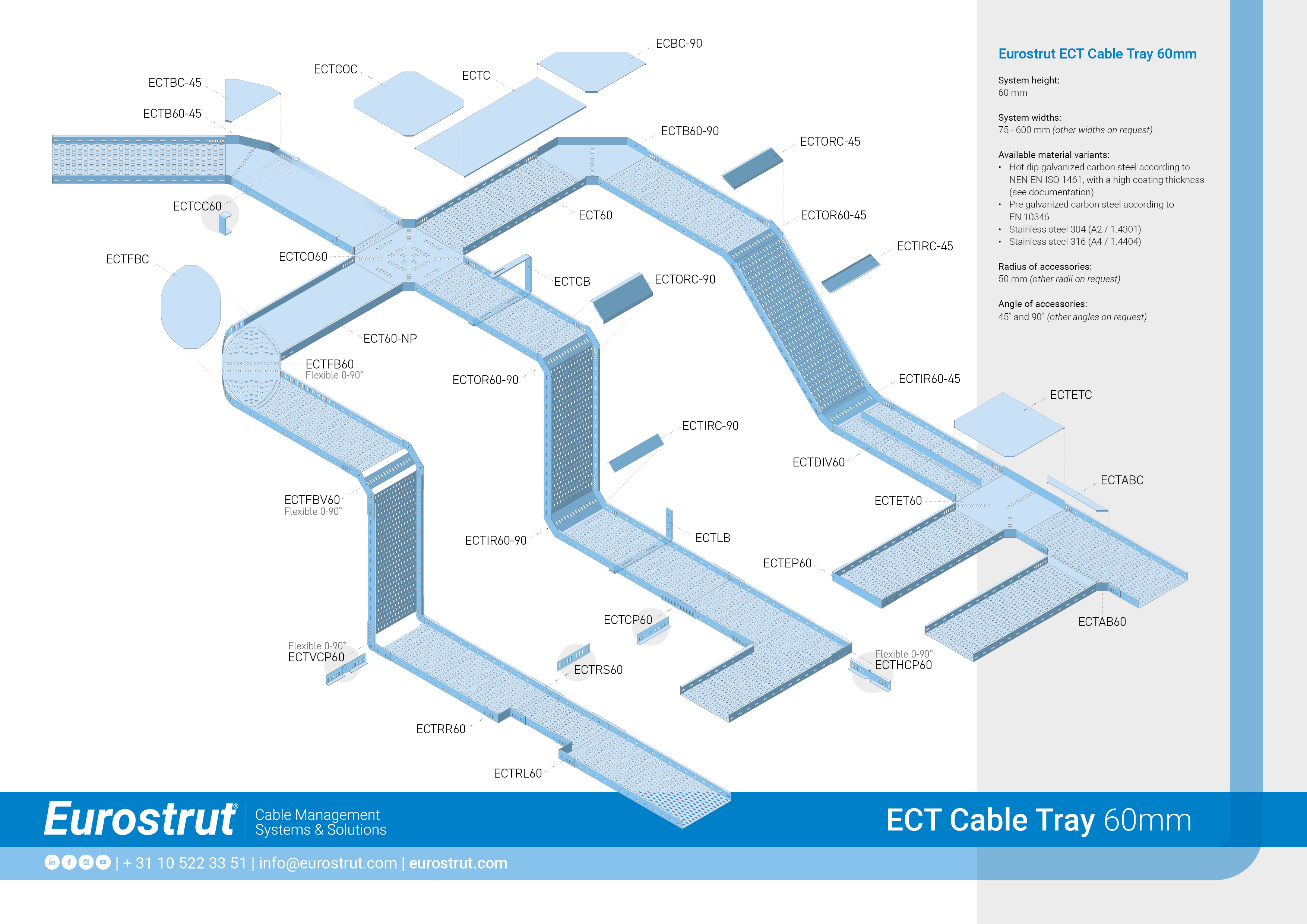

Aanvullende Producten

Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:

Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
Bochten en T-stukken: Richtings- en aftakcomponenten voor ECT60-systemen
Koppelstukken: Koppelplaten en boutsets voor ECT60-kabelgoten

Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere breedtes op aanvraag leverbaar.
