Stijgstuk 90° Kabelgoot ECT60 600mm TV
Varianten
Productinformatie
| Richtingsverandering : | Verticaal stijgend |
|---|---|
| Hoek : | 90° |
| Bouwvorm : | Bocht star |
| Bochtuitvoering : | Segmentbocht |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Met bovendeel : | Nee |

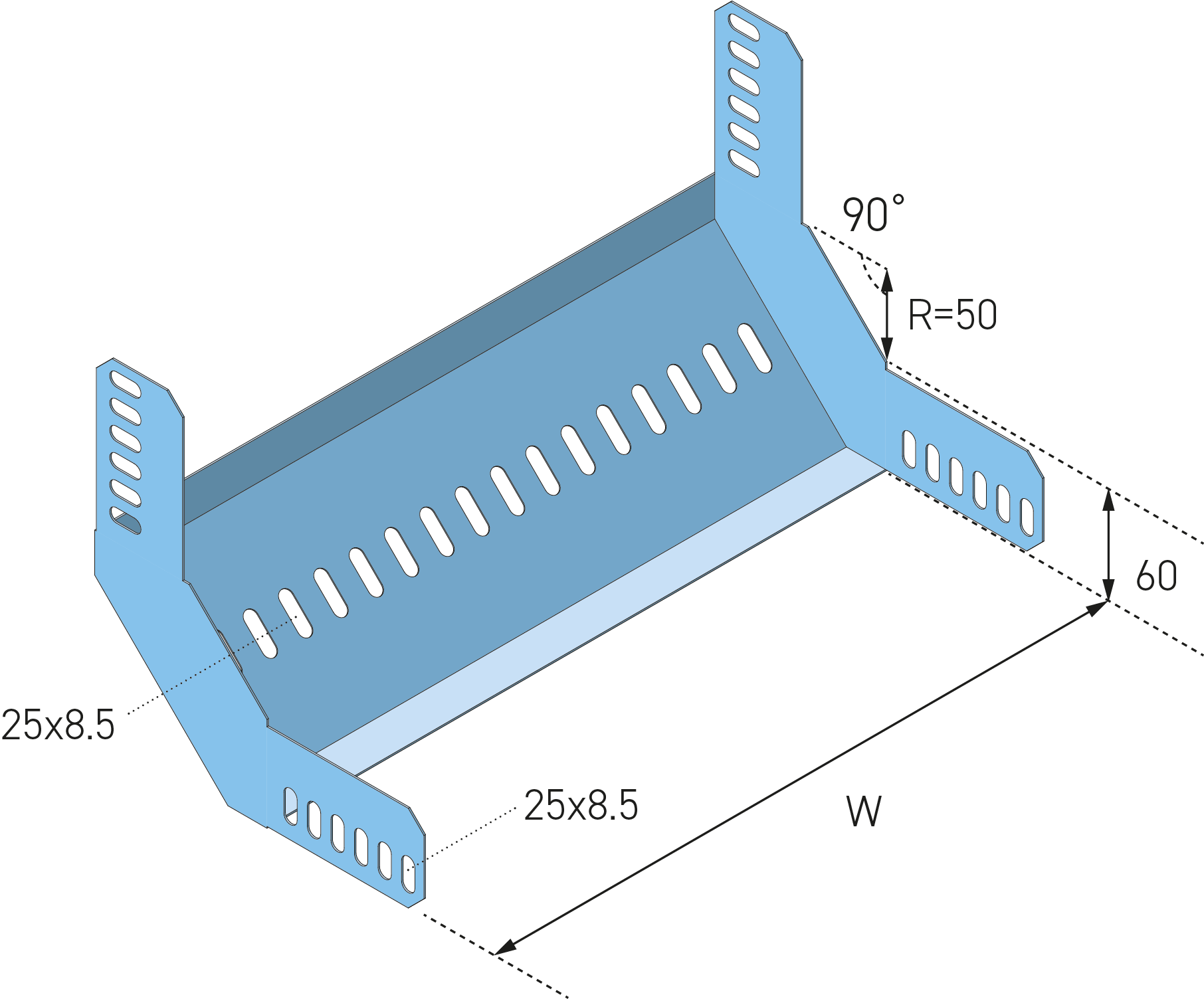

| Binnenstraal : | 50 mm |
| Geschikt voor kabelgoothoogte : | 60 mm |
| Geschikt voor kabelgootbreedte : | 600 mm |
| Materiaaldikte : | 1.5 mm |
| Zijperforatie : | Nee |
| Bodemperforatie : | Ja |
| Nato perforatie : | Nee |
| Model : | Geïntegreerde verbinder |
| Geschikt voor functiebehoud : | Nee |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Kleur : | Zink |

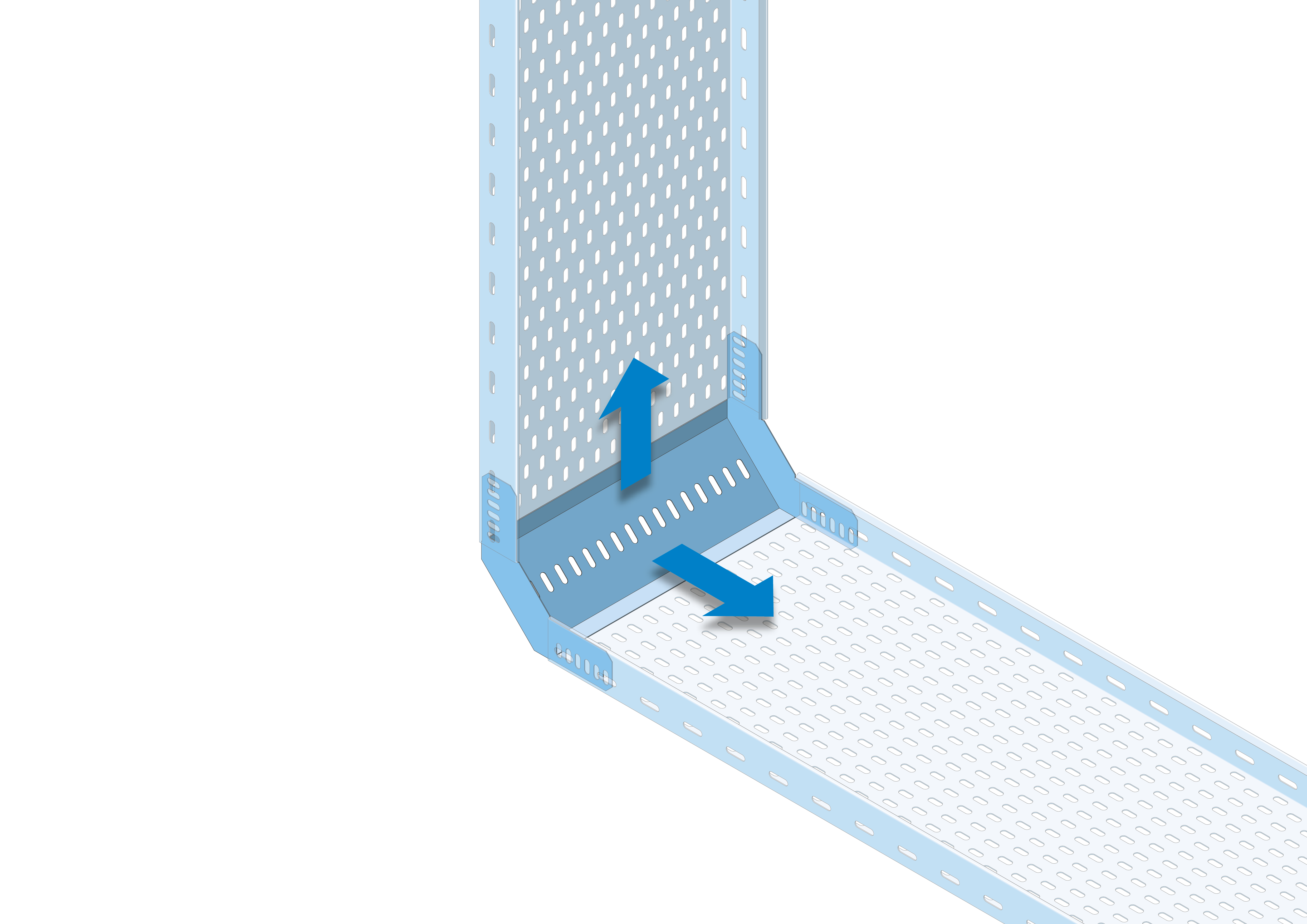

Stijgstuk ECTIR60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van een verticale richtingsverandering binnen kabelroutes. Het stijgstuk met een hoek van 90° maakt een haakse overgang van een horizontale naar een verticale kabelgoot mogelijk, waarbij kabels gecontroleerd worden geleid zonder overmatige mechanische belasting. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een minimale laagdikte van 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde mechanische en omgevingsbelasting, conform IEC 61537 en installaties volgens NEN 1010.
Het stijgstuk is uitgevoerd als een vast accessoire met een hoek van 90° en is ontworpen voor directe koppeling aan rechte ECT60-kabelgoten. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief bevestigingsmateriaal, wat een snelle en uitlijningsvaste montage mogelijk maakt. Het accessoire is volledig compatibel met overige ECT60-componenten en draagt bij aan een stabiele en uniforme kabelroute.
Technische Specificaties
- Producttype: Accessoire – stijgstuk (inside riser) voor kabelgoot
- Systeem: ECT60
- Systeemhoogte: 60 mm
- Systeembreedte: 75 tot 600 mm
- Hoek: 90°
- Uitvoering: Met geïntegreerde verbinders, inclusief 8x EFS08x15 bevestigingsset (bout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Verticale haakse richtingsveranderingen in ECT60-kabelgootsystemen
- Overgangen van horizontale naar verticale kabelroutes
- Zwaar industriële installaties
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een minimale laagdikte van 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Andere accessoires: Bochten, valstukken, T-stukken en kruisstukken voor ECT60-systemen
- Koppelstukken: Koppelplaten en boutsets voor ECT60-kabelgoten
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en hoeken op aanvraag leverbaar.
