Aftakstuk Kabelgoot ECT60 600mm SV
Varianten
Productinformatie
| Geschikt voor kabelgoothoogte : | 60 mm |
|---|---|
| Kabelgoot-aftakbreedte : | 600 mm |
| Binnenstraal : | 50 mm |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Bandverzinkt (sendzimir verzinkt) |
| Kleur : | Zink |

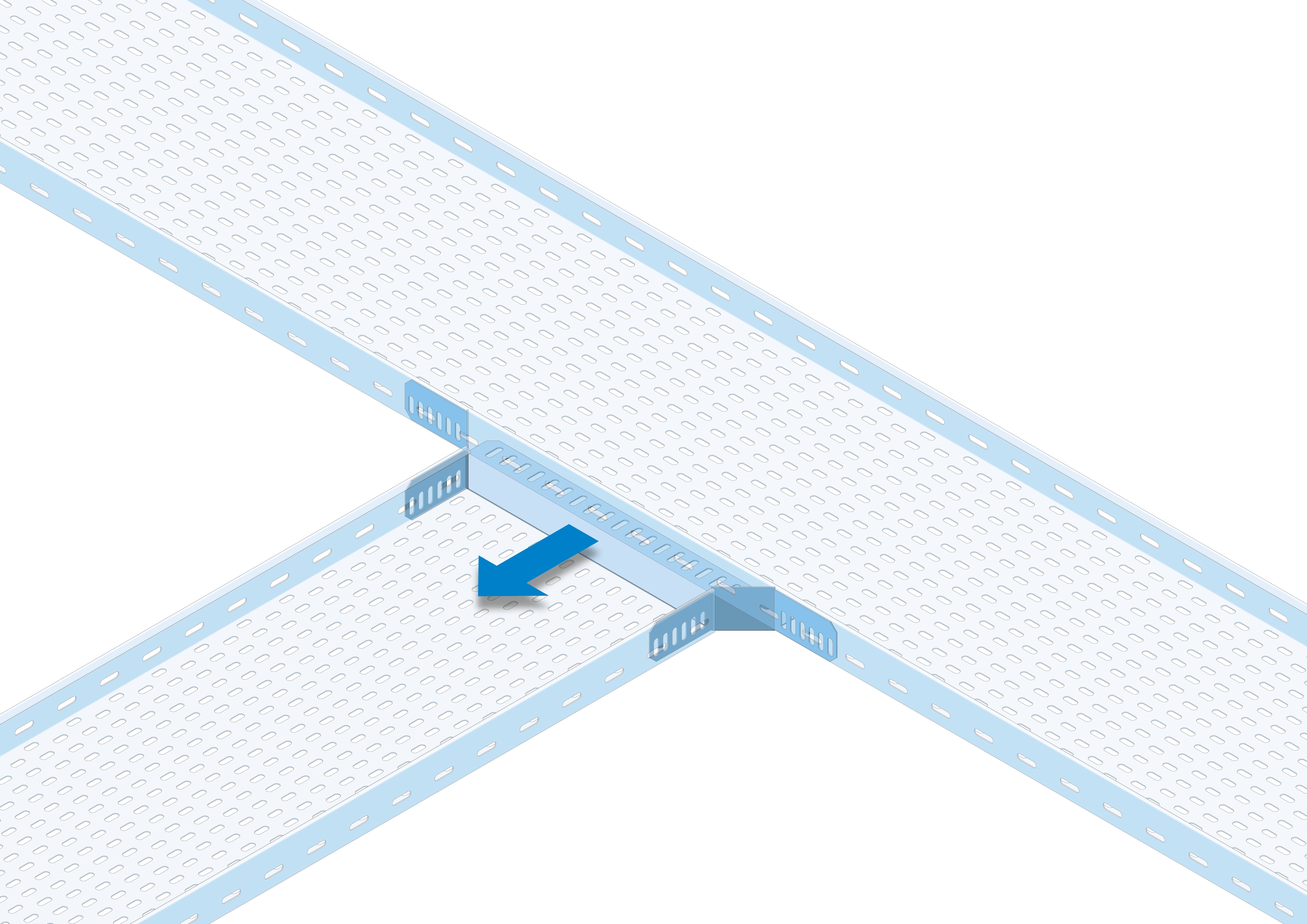

Aftakstuk ECTAB60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van een horizontale aftakking binnen kabelroutes. Het accessoire wordt aan de zijwand van een rechte kabelgoot gemonteerd en vormt daarmee een T-splitsing, vergelijkbaar met een T-stuk. Hierdoor kunnen kabels gecontroleerd in meerdere richtingen worden verdeeld, terwijl de continuïteit en mechanische stabiliteit van het kabeldraagsysteem behouden blijven. Het aftakstuk is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een minimale laagdikte van 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en zorgt voor een volledige corrosiebescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde mechanische en omgevingsbelasting, conform IEC 61537 en installaties volgens NEN 1010.
Het aftakstuk is uitgevoerd als een vast accessoire en ontworpen voor directe montage aan de zijwand van rechte ECT60-kabelgoten. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief bevestigingsmateriaal, wat een snelle en uitlijningsvaste installatie mogelijk maakt. Het accessoire is volledig compatibel met overige ECT60-componenten en zorgt voor een uniforme en overzichtelijke kabelroute.
Technische Specificaties
- Producttype: Accessoire – aftakstuk voor kabelgoot
- Systeem: ECT60
- Systeemhoogte: 60 mm
- Systeembreedte: 75 tot 600 mm
- Uitvoering: Met geïntegreerde verbinders, inclusief 8x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Horizontale aftakkingen in ECT60-kabelgootsystemen
- T-splitsingen door zijwandmontage
- Zwaar industriële installaties
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een minimale laagdikte van 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Bochten en T-stukken: Richtings- en aftakcomponenten voor ECT60-systemen
- Koppelstukken: Koppelplaten en boutsets voor ECT60-kabelgoten
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes op aanvraag leverbaar.
