Aftakstuk Kabelgoot ECT100 500mm TV
Varianten
Productinformatie
| Geschikt voor kabelgoothoogte : | 100 mm |
|---|---|
| Kabelgoot-aftakbreedte : | 500 mm |
| Binnenstraal : | 50 mm |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Kleur : | Zink |

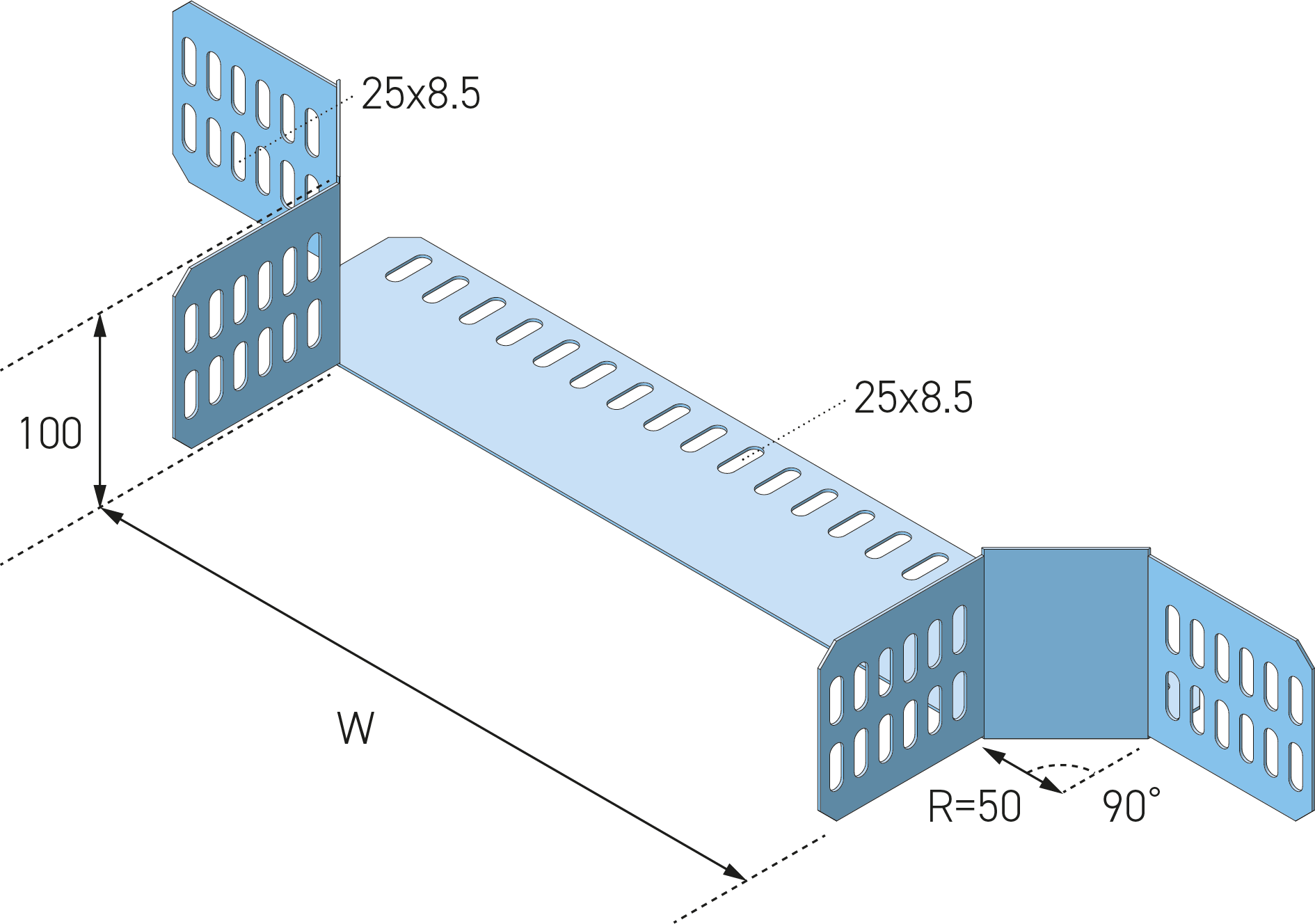

Aftakstuk voor kabelgoot ECT100 met maatvoering H = 100 mm, W (breedte) = 495 mm, E (dikte) = 1,5 mm, koolstofstaal, thermisch verzinkt, inclusief 16x EFS08x15-GEO Eurostrut bevestigingsset (slotbout M08x15, moer en sluitring).

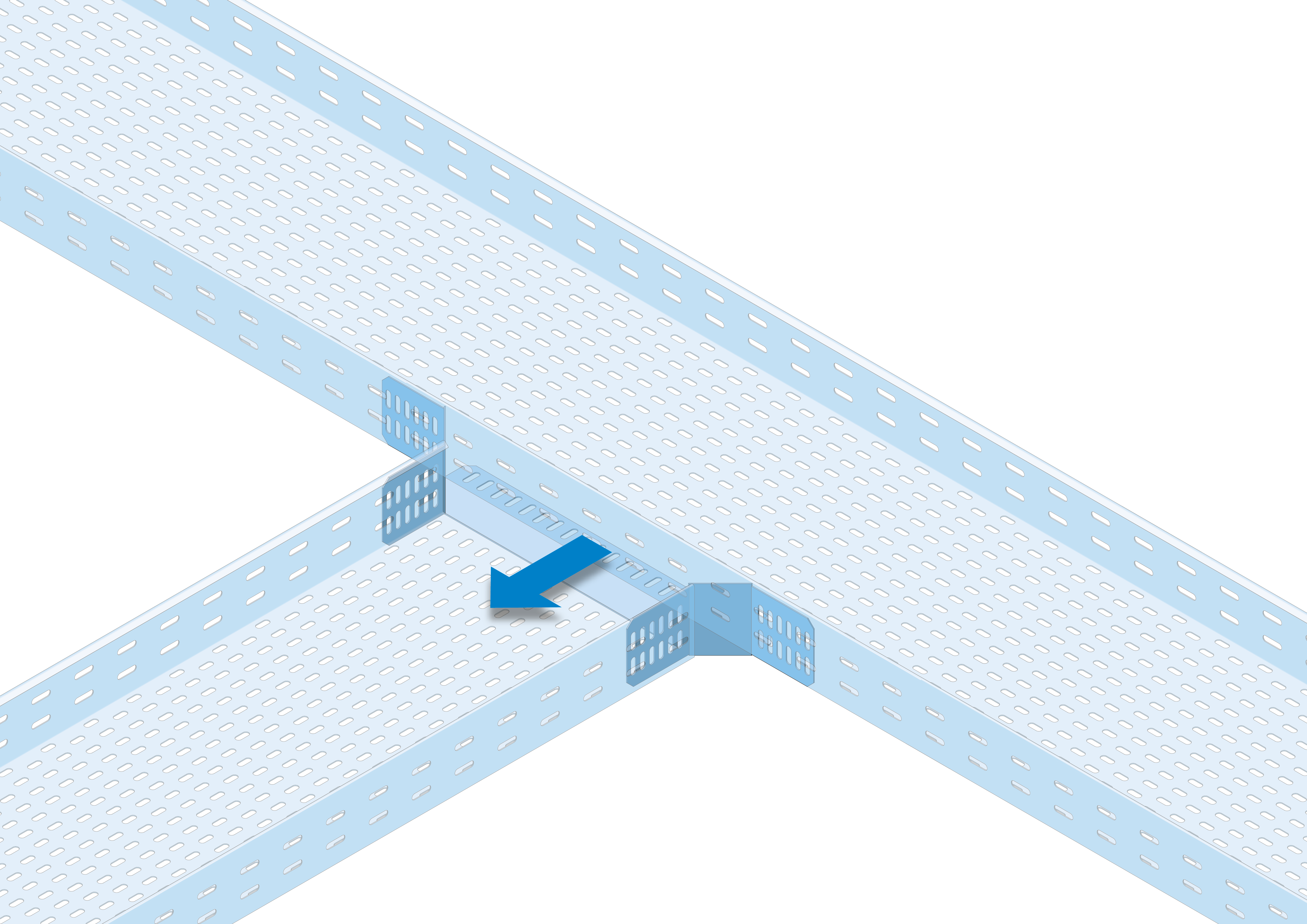

Aftakstuk ECTAB100 is een accessoire voor het ECT100-kabelgootsysteem en wordt toegepast voor het realiseren van een horizontale aftakking binnen kabelroutes. Het accessoire wordt aan de zijwand van een rechte kabelgoot gemonteerd en vormt een T-splitsing, waardoor kabels gecontroleerd in meerdere richtingen kunnen worden verdeeld met behoud van de continuïteit en mechanische stabiliteit van het kabeldraagsysteem. Dit aftakstuk is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en zorgt voor volledige corrosiebescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde mechanische en omgevingsbelasting, conform IEC 61537 en installaties volgens NEN 1010.
Het aftakstuk is uitgevoerd als een vast horizontaal hulpstuk en ontworpen voor directe montage aan de zijwand van rechte ECT100-kabelgoten. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 24x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), wat een snelle en uitlijningsvaste installatie mogelijk maakt. Het accessoire is volledig compatibel met overige ECT100-componenten en zorgt voor een uniforme en overzichtelijke kabelroute.
Technische Specificaties
- Producttype: Aftakstuk voor kabelgoot
- Systeem: ECT100
- Systeemhoogte: 100 mm
- Systeembreedte: 100 tot 600 mm
- Materiaaldikte: 1.0 tot 1.5 mm
- Hoek: 90°
- Radius: 50 mm
- Perforatie verbinders: 25 x 8.5 mm
- Perforatie bodem: 25 x 8.5 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Verbindingswijze: Geschroefd
- Uitvoering: Met geïntegreerde verbinders, inclusief 24x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
- Bouwvorm: Aftakstuk horizontaal
- Met bovendeel: Nee
- Zijperforatie: Nee
- Bodemperforatie: Ja
Typische Toepassingen
- Horizontale aftakkingen binnen kabelgootsystemen
- Verdeling van kabelroutes in meerdere richtingen
- Zwaar industriële en buiteninstallaties
- Utilitaire en infrastructurele kabeltracés
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:
- Kabelgoten: ECT100 kabelgoten in diverse breedtes
- Koppelstukken: Voor lengteverbindingen
- Bochten en hulpstukken: Voor richtingsveranderingen
- Beugels: Wand-, plafond- en pendelbeugels
- Deksels en klemmen: Voor afscherming en fixatie
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes, radii en hoeken op aanvraag leverbaar.
