Kabelgoot 100x300mm RVS304
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Varianten
Productinformatie
| Hoogte : | 100 mm |
|---|---|
| Breedte : | 300 mm |
| Materiaaldikte : | 1 mm |
| Lengte : | 3000 mm |
| Werkende lengte : | 3000 mm |
| Met deksel/afdekking : | Nee |
| Zijperforatie : | Ja |
| Bodemperforatie : | Ja |
| Model : | Zonder verbinder |
| Verbindingswijze : | Geschroefd |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | RVS 304 (V2A) |
| Kleur : | Roestvaststaal ( RVS ) |

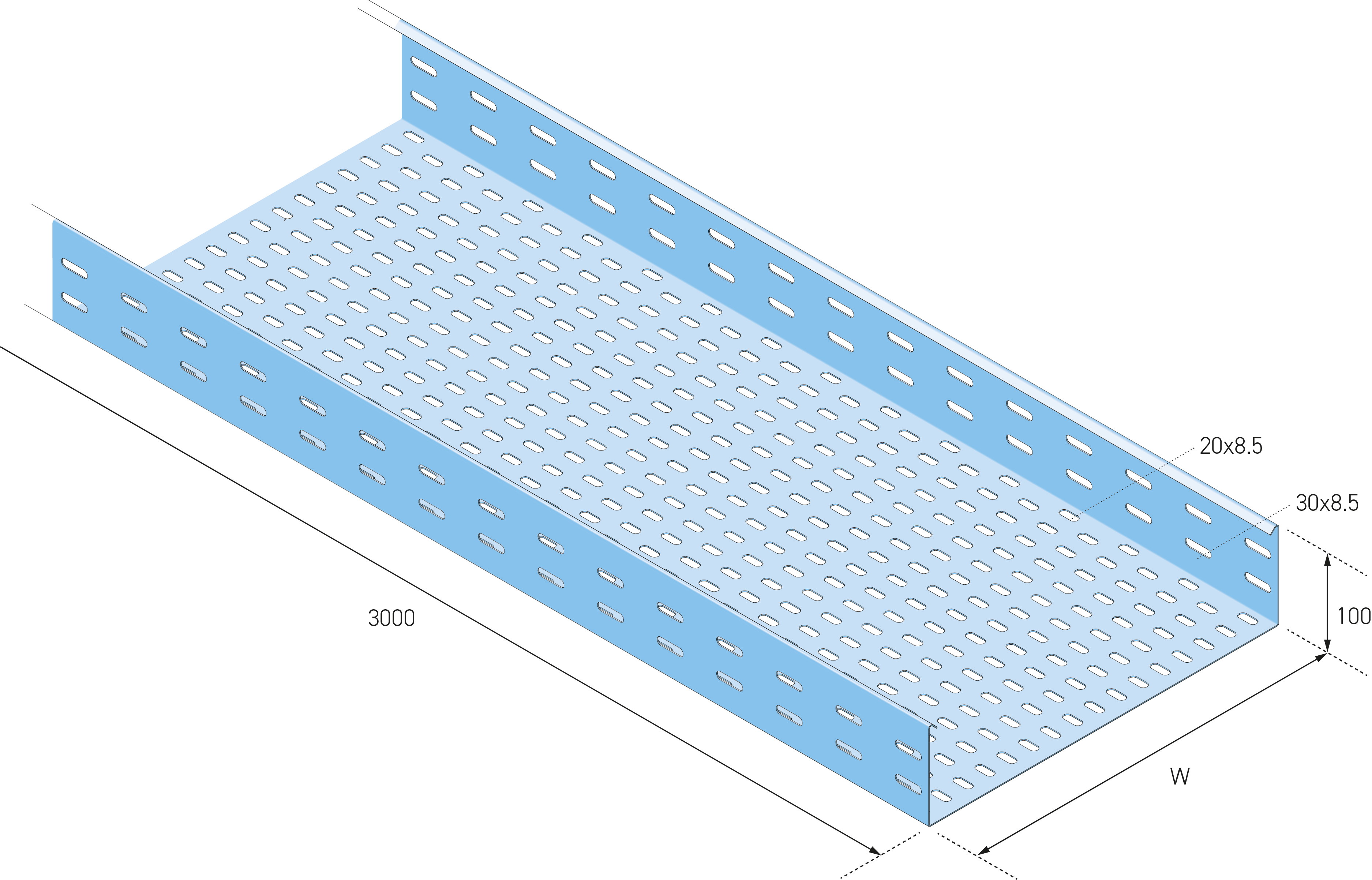

Kabelgoot met maatvoering H = 100 mm, W (breedte) = 300 mm, E (dikte) = 1,0 mm, L = 3000 mm, roestvrijstaal 304, geperforeerd.
Kabelgoot ECT100 is een open kabeldraagsysteem voor het geleiden en ondersteunen van energie- en datakabels in zwaar industriële, utilitaire en infrastructurele installaties. De kabelgoot is geschikt voor wand- en plafondmontage en wordt toegepast waar een robuuste, overzichtelijke en goed ventilerende kabelroute vereist is. Door de open, geperforeerde uitvoering blijft de kabelinstallatie toegankelijk voor inspectie, uitbreiding en onderhoud.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking vindt plaats na fabricage en zorgt voor een volledige bescherming van het oppervlak, inclusief snijranden en perforaties. Hierdoor is het systeem geschikt voor toepassingen met verhoogde mechanische en corrosieve belasting, conform IEC 61537 en installaties volgens NEN 1010.
De kabelgoot heeft een open U-profiel met doorlopende zij- en bodemperforatie, wat flexibiliteit biedt voor kabelbevestiging en montage van accessoires. De constructie is compatibel met het Eurostrut ECT100-systeem en kan worden uitgebreid met bijbehorende koppelstukken, bochten, T-stukken, valstukken en deksels. Montage is mogelijk met standaard wand-, plafond- en pendelbeugels uit het Eurostrut assortiment.
Technische Specificaties
- Producttype: Open kabelgoot, geperforeerd
- Systeem: ECT100
- Systeemhoogte: 100 mm
- Systeembreedte: 100 tot 600 mm
- Materiaaldikte: 0.8 tot 1.2 mm
- Lengte: 3000 mm
- Werkende lengte: 3000 mm
- Perforatie zijkant: 30 x 8.5 mm
- Perforatie bodem: 20 x 8.5 mm
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Uitvoering: Open U-profiel met zij- en bodemperforatie
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
- Met bovendeel: Nee
- Zijperforatie: Ja
- Bodemperforatie: Ja
- Model: Zonder verbinder
- Verbindingswijze: Geschroefd
Typische Toepassingen
- Geleiden en ondersteunen van energie- en datakabels
- Industriële installaties met hoge mechanische belasting
- Utiliteitsbouw en infrastructuurprojecten
- Kabelroutes met behoefte aan ventilatie en toegankelijkheid
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:
- Koppelstukken: Voor lengteverbindingen van kabelgoten
- Bochten en hulpstukken: Horizontale en verticale richtingsveranderingen
- Beugels: Wand-, plafond- en pendelbeugels
- Deksels en klemmen: Voor afscherming en fixatie
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en lengtes op aanvraag leverbaar.
