Verloopstuk Links Kabelgoot ECT100 125mm RVS304

Verloopstuk links ECTRL100 is een accessoire voor het ECT100-kabelgootsysteem en wordt toegepast voor het realiseren van een asy mmetrische breedteovergang binnen kabelroutes. Het verloopstuk maakt een geleidelijke overgang mogelijk tussen twee kabelgoten met verschillende breedtes, waarbij de uitlijning aan de linkerzijde behouden blijft. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.

De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 80 µm, geschikt voor industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is het verloopstuk geschikt voor toepassingen met verhoogde corrosieve en mechanische belasting, conform IEC 61537 en installaties volgens NEN 1010.

Het verloopstuk is uitgevoerd als een vast accessoire en ontworpen voor directe koppeling aan rechte ECT100-kabelgoten. Voor het realiseren van een volledige breedteovergang dient dit verloopstuk altijd te worden gecombineerd met een aanvullend verloopstuk, afhankelijk van de gewenste configuratie: een verloopstuk rechts (ECTRR100) of een recht verloopstuk (ECTRS100). De verloopstukken zijn leverbaar met een breedte van 50 tot 150 mm en vormen in combinatie een stabiele, uitgelijnde en systeemconforme overgang binnen het ECT100-kabelgootsysteem. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 8x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), waardoor een snelle en uitlijningsvaste montage mogelijk is.

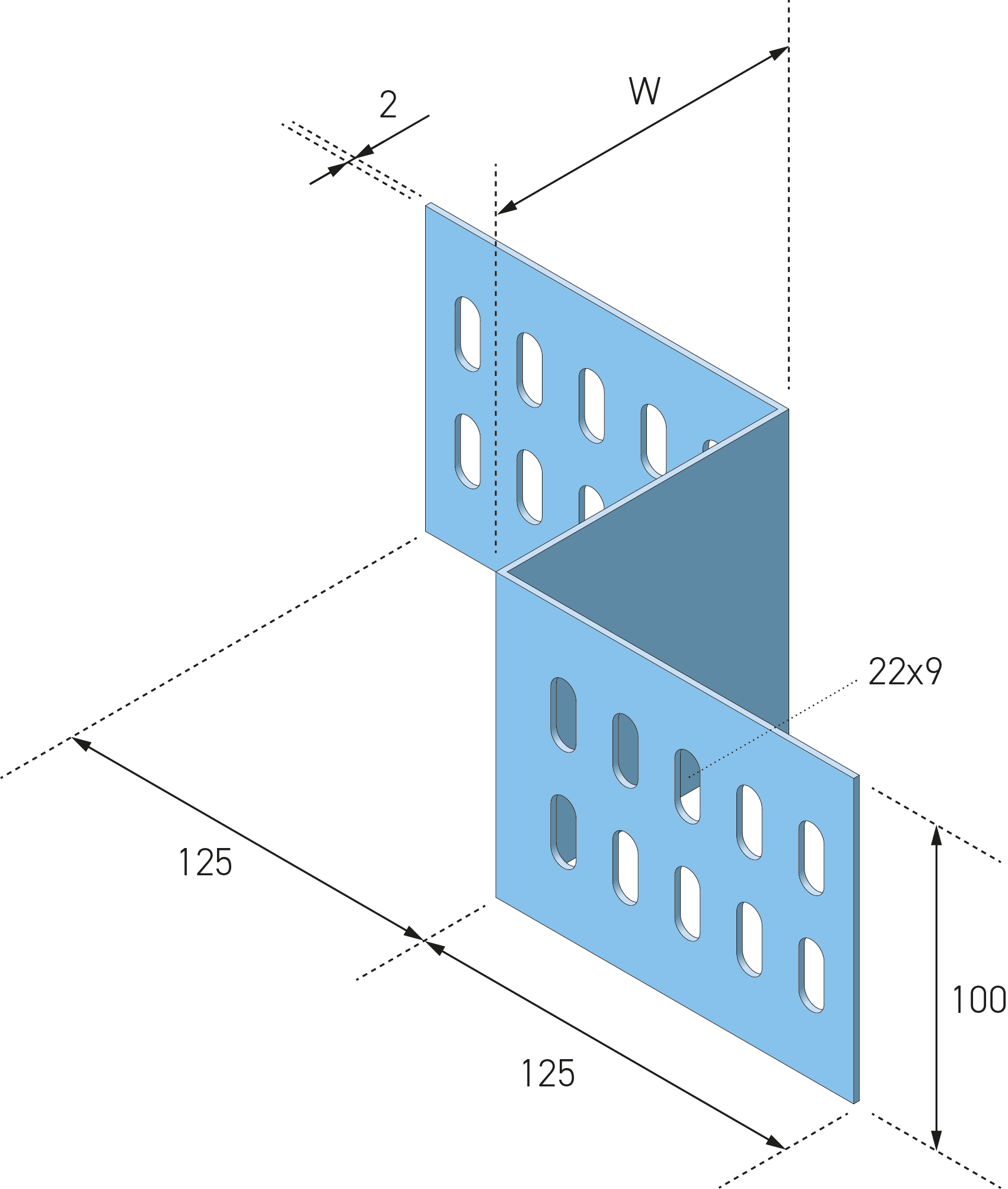

Technische Specificaties

• Producttype: Verloopstuk links voor kabelgoot
• Systeem: ECT100
• Systeemhoogte: 100 mm
• Breedte: 50 tot 150 mm
• Materiaaldikte: 2 mm
• Uitvoering: Links uitgelijnd
• Perforatie verbinders: 22 x 9 mm
• Materiaal: Koolstofstaal
• Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
• Zinklaagdikte: minimaal 80 µm
• Verbindingswijze: Geschroefd
• Uitvoering: Met geïntegreerde verbinders, inclusief 8x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
• Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
• Bouwvorm: Verloopstuk asy mmetrisch
• Richtingsverandering: Horizontaal
• Met bovendeel: Nee
• Zijperforatie: Nee

Typische Toepassingen

• Breedteovergangen binnen kabelgootsystemen
• Asy mmetrische aansluiting van kabelgoten
• Aanpassen van kabeltracés aan installatieruimte
• Zwaar industriële en buiteninstallaties

Beschikbare Materiaalvarianten

• TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
• SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
• RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
• RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.

Aanvullende Producten

Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:

• Kabelgoten: ECT100 kabelgoten in diverse breedtes
• Verloopstukken rechts: ECTRR100 voor tegengestelde uitlijning
• Rechte verloopstukken: ECTRS100 voor sy mmetrische overgangen
• Beugels: Wand-, plafond- en pendelbeugels
• Deksels en klemmen: Voor afscherming en fixatie

Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere breedtes op aanvraag leverbaar.
