Verloopstuk Links Kabelgoot ECT60 100mm RVS316
Varianten
Productinformatie
| Geschikt voor kabelgoothoogte : | 60 mm |
|---|---|
| Breedte (groot) : | 100 mm |
| Bouwvorm : | Reducering naar links |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Kleur : | Roestvaststaal ( RVS ) |
Verloopstuk ECTRL60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast als onderdeel van een horizontale overgang tussen kabelgoten met verschillende breedtes. Het verloopstuk links wordt aan de linkerzijde van het kabeltracé gemonteerd en vormt samen met een aanvullend verloopstuk een complete breedteovergang. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 80 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde mechanische en omgevingsbelasting, conform IEC 61537 en installaties volgens NEN 1010.

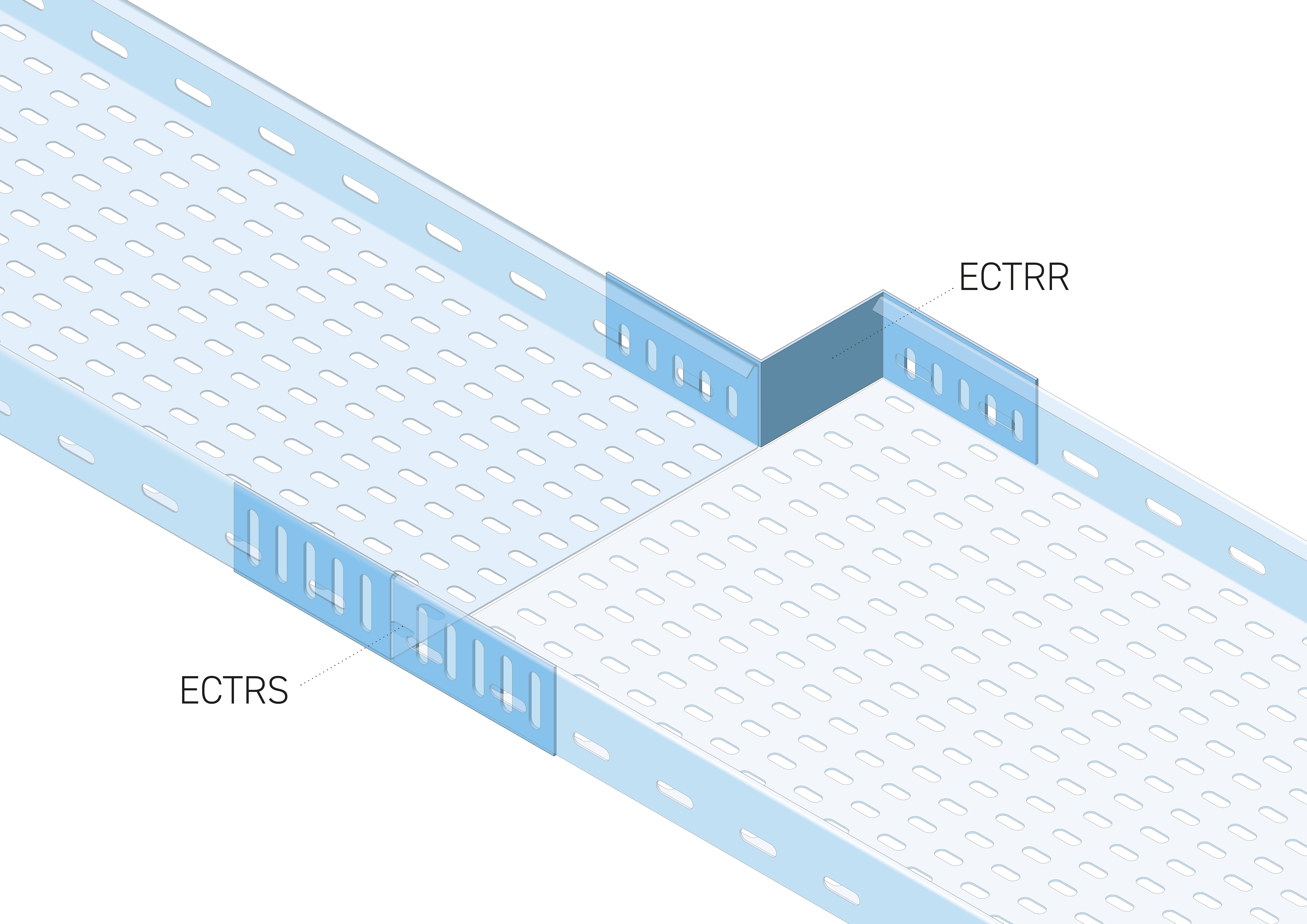

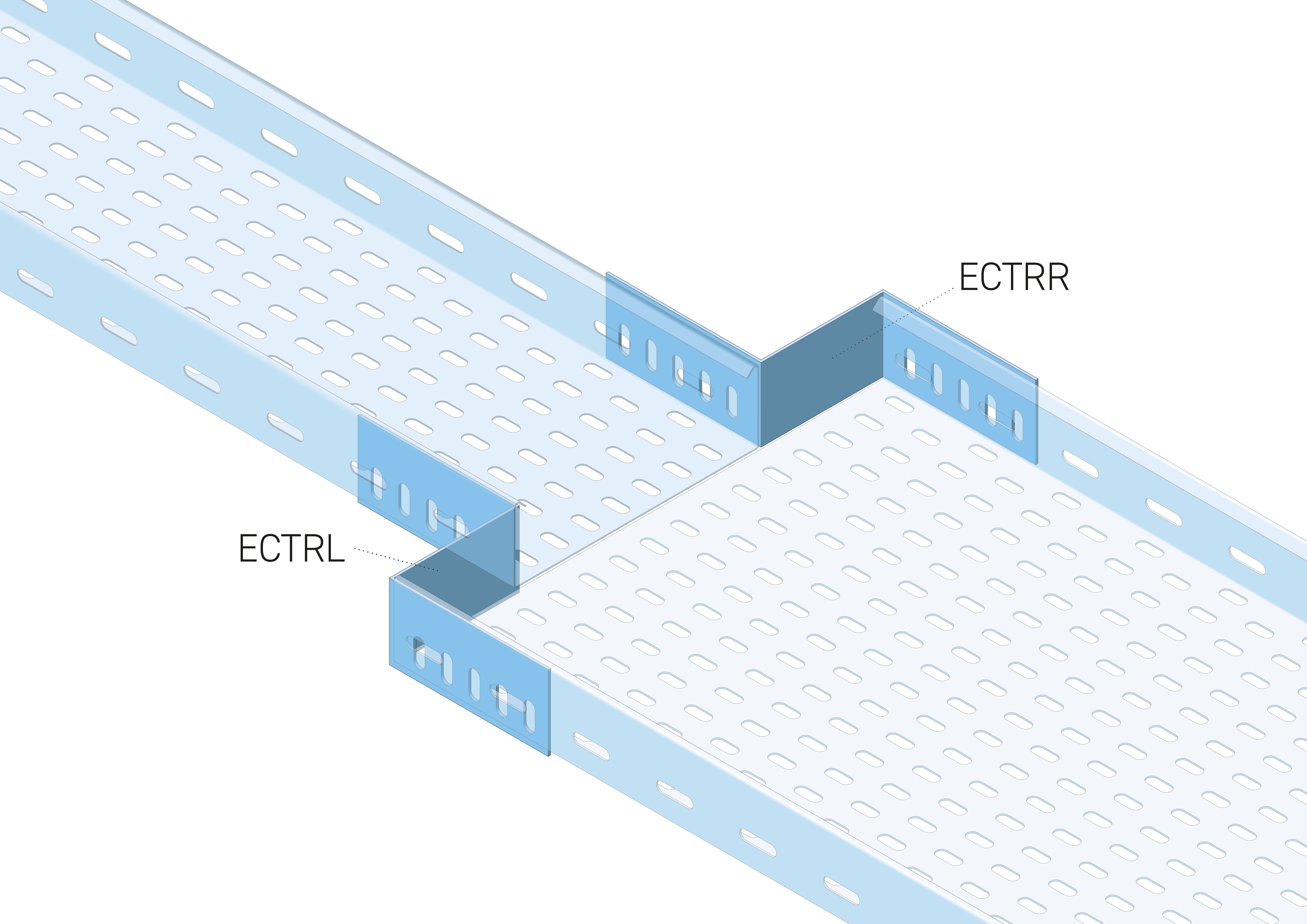

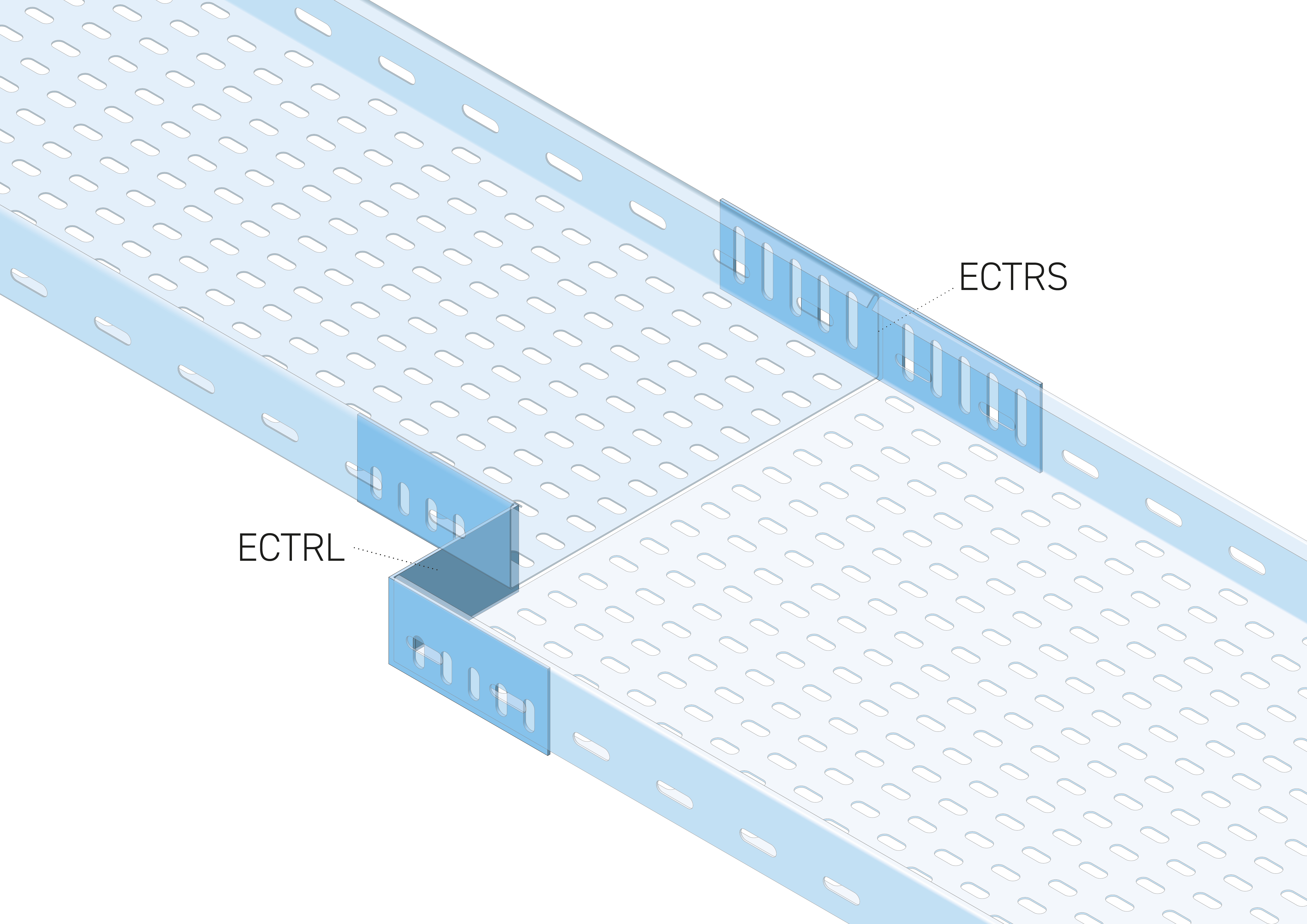

Het verloopstuk is uitgevoerd als een vast accessoire en ontworpen voor directe koppeling aan rechte ECT60-kabelgoten. Voor het realiseren van een volledige breedteovergang dient dit verloopstuk altijd te worden gecombineerd met een aanvullend verloopstuk, afhankelijk van de gewenste configuratie: een verloopstuk rechts (ECTRR60) of een recht verloopstuk (ECTRS60). De verloopstukken zijn leverbaar met een breedte van 50 tot 150 mm en vormen in combinatie een stabiele, uitgelijnde en systeemconforme overgang binnen het ECT60-kabelgootsysteem.

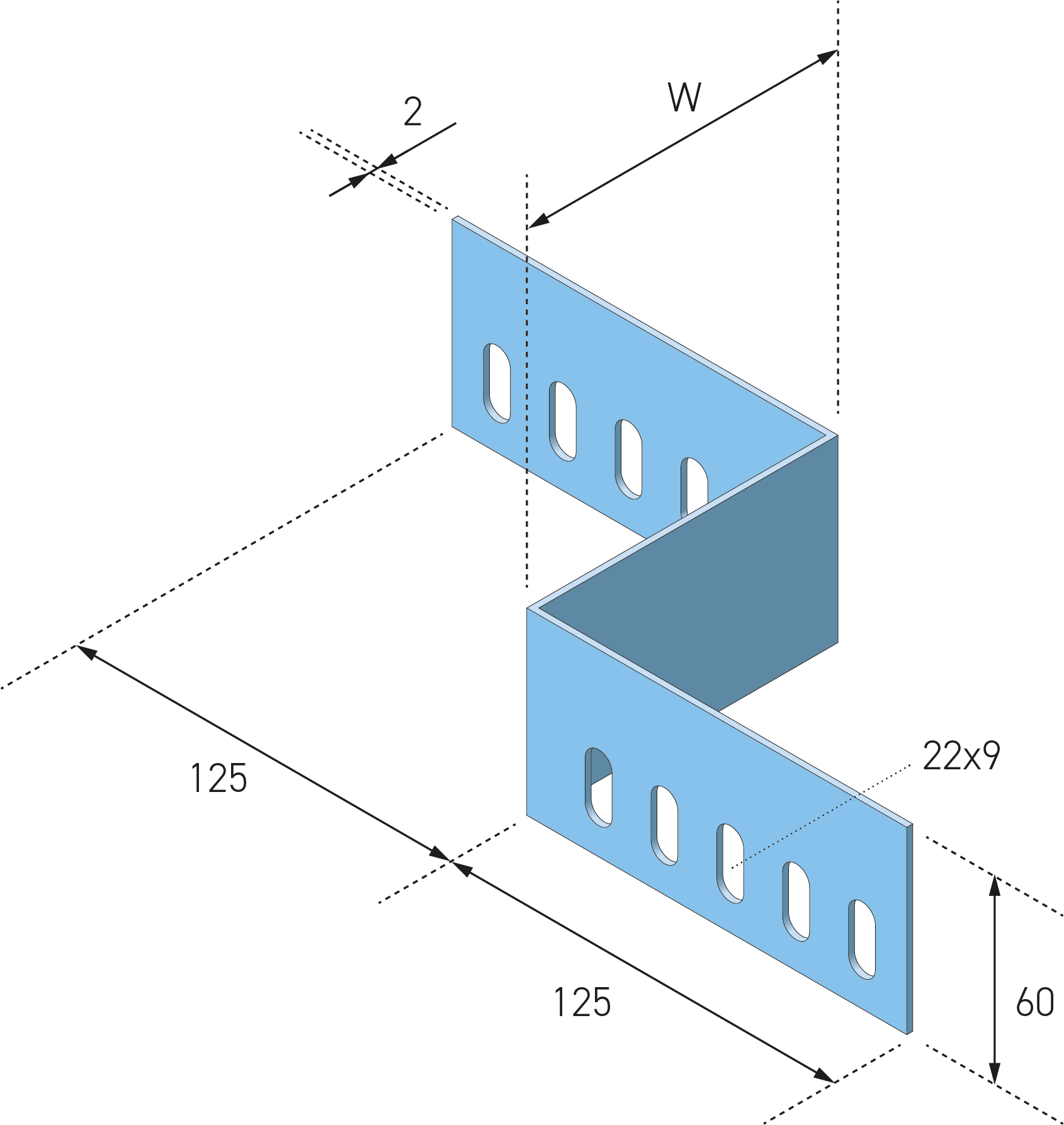

Technische Specificaties
- Producttype: Accessoire – verloopstuk links voor kabelgoot
- Systeem: ECT60
- Systeemhoogte: 60 mm
- Breedte verloopstukken: 50 tot 150 mm
- Uitvoering: Links verloop
- Uitvoering: Met geïntegreerde verbinders, inclusief 4x EFS08x15 bevestigingsset (bout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 80 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Breedteovergangen in ECT60-kabelgootsystemen
- Horizontale kabelroutes met variërende breedtes
- Zwaar industriële installaties
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 80 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT60-systeem zijn de volgende componenten relevant:
- Verloopstukken: ECTRR60 (verloopstuk rechts) en ECTRS60 (recht verloopstuk) voor het samenstellen van een volledige breedteovergang
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Koppelstukken: Koppelplaten en boutsets voor ECT60-kabelgoten
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes op aanvraag leverbaar.
