Kabelgoot 100x200mm SV Niet Geperforeerd
Varianten
Productinformatie
| Hoogte : | 100 mm |
|---|---|
| Breedte : | 200 mm |
| Materiaaldikte : | 0.8 mm |
| Lengte : | 3000 mm |
| Werkende lengte : | 3000 mm |
| Met deksel/afdekking : | Nee |
| Zijperforatie : | Nee |
| Bodemperforatie : | Nee |
| Model : | Zonder verbinder |
| Verbindingswijze : | Geschroefd |
| Materiaal : | Staal |
| Oppervlaktebescherming : | Bandverzinkt (sendzimir verzinkt) |
| Kleur : | Zink |

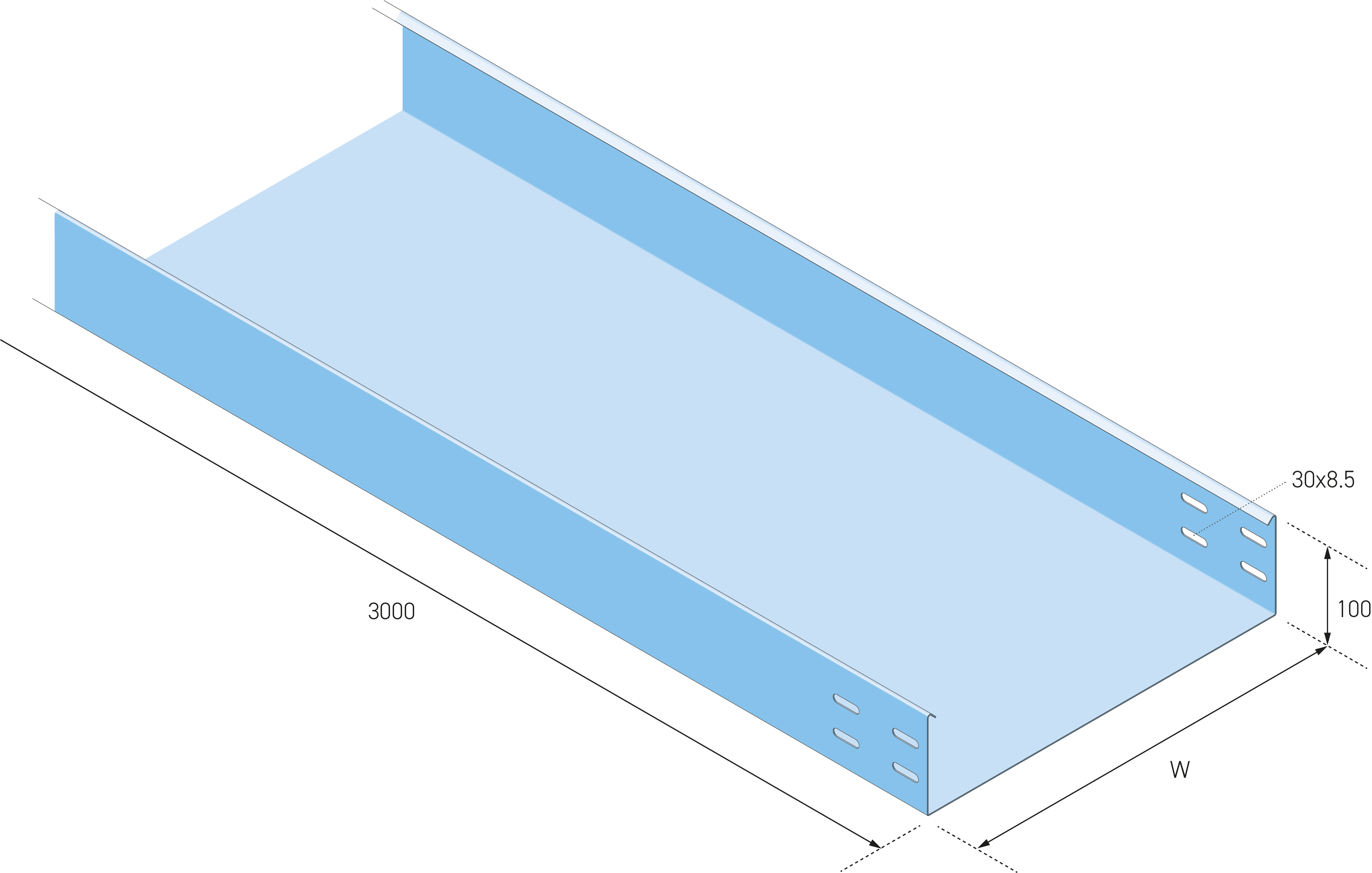

Kabelgoot (niet geperforeerd) met maatvoering H = 100 mm, W (breedte) = 200 mm, E (dikte) = 0,8 mm, L = 3000 mm, koolstofstaal, sendzimir verzinkt volgens NEN-EN 10346.
Kabelgoot ECT100-NP is een gesloten kabeldraagsysteem voor het geleiden en ondersteunen van energie- en datakabels in zwaar industriële, utilitaire en infrastructurele installaties. De niet-geperforeerde uitvoering is specifiek bedoeld voor toepassingen waar extra mechanische bescherming van kabels vereist is of waar het binnendringen van vuil, stof en vocht beperkt moet blijven. De kabelgoot is geschikt voor wand- en plafondmontage binnen robuuste installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking vindt plaats na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden. Hierdoor is het systeem geschikt voor toepassingen met verhoogde mechanische belasting en corrosieve invloeden, conform IEC 61537 en installaties volgens NEN 1010.

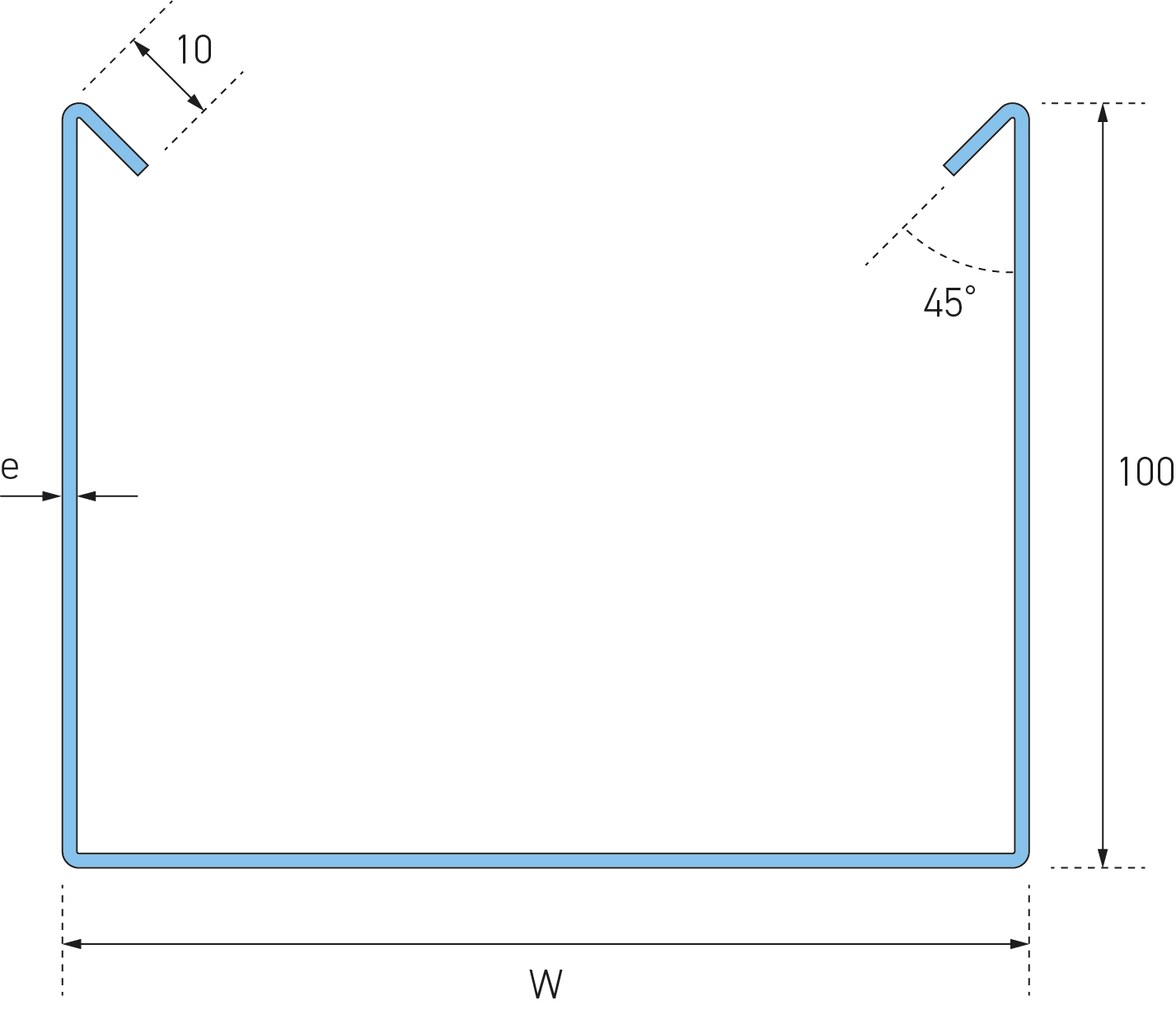

De kabelgoot heeft een gesloten U-profiel zonder bodemperforatie, wat resulteert in een verhoogde kabelbescherming en een stijve constructie. De uitvoering is compatibel met het Eurostrut ECT100-systeem en kan worden uitgebreid met bijbehorende koppelstukken, bochten, T-stukken, valstukken en deksels. Montage is mogelijk met standaard wand-, plafond- en pendelbeugels uit het Eurostrut assortiment.
Technische Specificaties
- Producttype: Gesloten kabelgoot, niet geperforeerd
- Systeem: ECT100-NP
- Systeemhoogte: 100 mm
- Systeembreedte: 100 tot 600 mm
- Materiaaldikte: 0.8 tot 1.2 mm
- Lengte: 3000 mm
- Werkende lengte: 3000 mm
- Perforatie zijkant: 30 x 8.5 mm (voor montage)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Uitvoering: Gesloten U-profiel zonder bodemperforatie
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
- Met bovendeel: Nee
- Zijperforatie: Nee (enkel voor montage)
- Bodemperforatie: Nee
- Model: Zonder verbinder
- Verbindingswijze: Geschroefd
Typische Toepassingen
- Kabelroutes met verhoogde mechanische beschermingseisen
- Installaties waar vuil, stof en vochtinwerking beperkt moet blijven
- Zwaar industriële en buiteninstallaties
- Utilitaire en infrastructurele kabeltracés
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:
- Koppelstukken: Voor lengteverbindingen van kabelgoten
- Bochten en hulpstukken: Horizontale en verticale richtingsveranderingen
- Beugels: Wand-, plafond- en pendelbeugels
- Deksels en klemmen: Voor afscherming en fixatie
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en lengtes op aanvraag leverbaar.
