Flexibele Bocht Verticaal Kabelgoot ECT100 150mm RVS304
Varianten
Productinformatie
| Richtingsverandering : | Stijgend/vallend |
|---|---|
| Hoek : | Verstelbaar |
| Bouwvorm : | Scharnierbocht compleet |
| Bochtuitvoering : | Segmentbocht |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Met deksel/afdekking : | Nee |
| Binnenstraal : | 115 mm |
| Geschikt voor kabelgoothoogte : | 100 mm |
| Geschikt voor kabelgootbreedte : | 150 mm |
| Materiaaldikte : | 1 mm |
| Zijperforatie : | Nee |
| Bodemperforatie : | Ja |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |

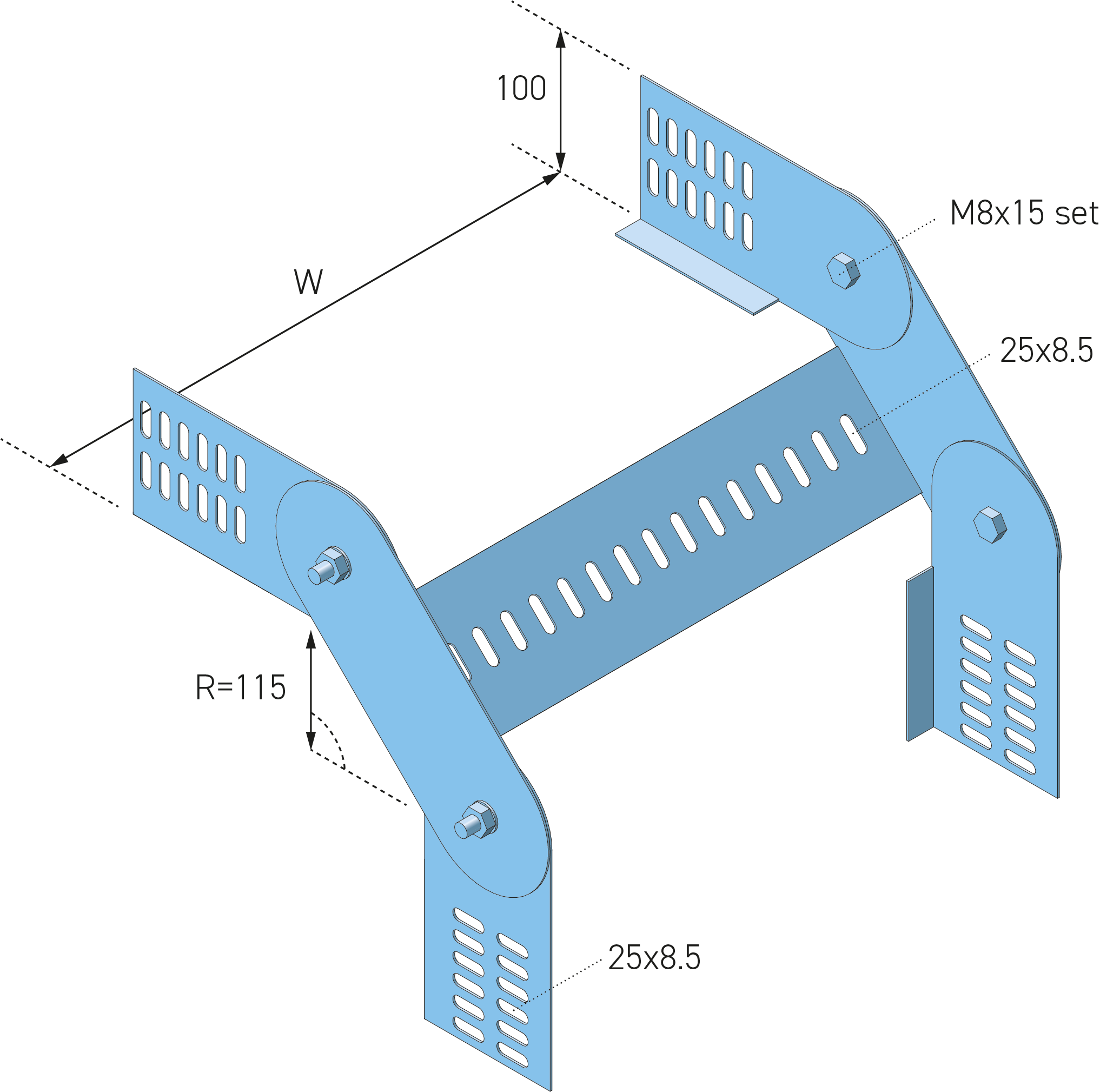

Flexibele Bocht Verticaal voor kabelgoot ECT100 met maatvoering H = 100 mm, W (breedte) = 145 mm, E (dikte) = 1,0 mm, flexibele bocht verticaal verstelbaar 0˚ - 90˚, roestvrijstaal 304, inclusief 16x EFS08x15-304 Eurostrut bevestigingsset (slotbout M08x15, moer en sluitring).

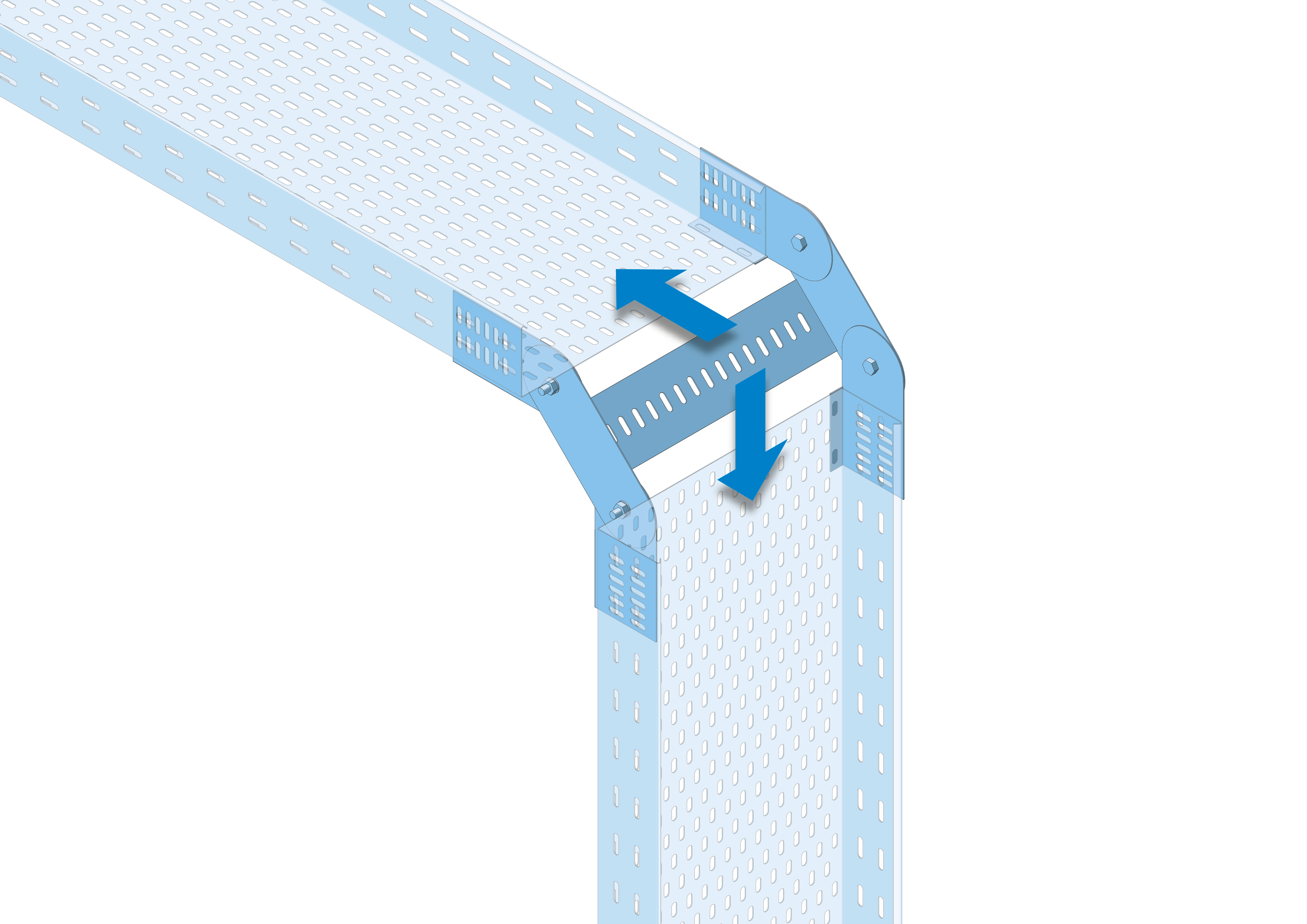

Flexibele bocht verticaal ECTFBV100 is een accessoire voor het ECT100-kabelgootsysteem en wordt toegepast voor het realiseren van een variabele verticale richtingsverandering binnen kabelroutes. De flexibele uitvoering maakt het mogelijk om zowel stijgende (inside riser) als dalende (outside riser) overgangen in het kabeltracé te realiseren, zonder gebruik van vaste hoeken. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties waar flexibiliteit in het ontwerp vereist is.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is de flexibele bocht geschikt voor toepassingen met verhoogde corrosieve en mechanische belasting, conform IEC 61537 en installaties volgens NEN 1010.
De flexibele bocht is uitgevoerd als verstelbaar verticaal hulpstuk en ontworpen voor directe koppeling aan ECT100-kabelgoten. Door de segmentopbouw kan de gewenste hoek traploos worden ingesteld. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), waardoor een snelle en uitlijningsvaste montage mogelijk is. Het accessoire is volledig compatibel met overige ECT100-componenten en waarborgt een uniforme en mechanisch stabiele kabelgootinstallatie.
Technische Specificaties
- Producttype: Flexibele bocht verticaal voor kabelgoot
- Systeem: ECT100
- Systeemhoogte: 100 mm
- Breedte: 100 tot 600 mm
- Materiaaldikte: 1.0 tot 1.5 mm
- Uitvoering: Verstelbaar (flexibel)
- Richtingsverandering: Verticaal (stijgend en dalend)
- Perforatie verbinders: 25 x 8.5 mm
- Perforatie bodem: 25 x 8.5 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Verbindingswijze: Geschroefd
- Uitvoering: Met geïntegreerde verbinders, inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
- Bouwvorm: Flexibele bocht
- Met bovendeel: Nee
- Zijperforatie: Nee
Typische Toepassingen
- Variabele verticale richtingsveranderingen
- Aanpassen van kabeltracés aan hoogteverschillen
- Complexe installaties met beperkte montageruimte
- Zwaar industriële en buiteninstallaties
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:
- Kabelgoten: ECT100 kabelgoten in diverse breedtes
- Koppelstukken: Voor lengteverbindingen
- Stijgstukken en valstukken: Voor vaste verticale overgangen
- Beugels: Wand-, plafond- en pendelbeugels
- Deksels en klemmen: Voor afscherming en fixatie
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en hoeken op aanvraag leverbaar.
