Valstuk 90° Kabelgoot ECT100 100mm RVS304 | 100 mm | 100 mm | 90° | Roestvast staal 304

Varianten

Productnummer

ECTOR100-100-90-HDG

Voor gootbreedte

Hoek

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-150-90-HDG

Voor gootbreedte:

150 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-200-90-HDG

Voor gootbreedte:

200 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-300-90-HDG

Voor gootbreedte:

300 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-400-90-HDG

Voor gootbreedte:

400 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-500-90-HDG

Voor gootbreedte:

500 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-600-90-HDG

Voor gootbreedte:

600 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-100-90-SS316

Voor gootbreedte

Hoek

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-150-90-SS316

Voor gootbreedte:

150 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-200-90-SS316

Voor gootbreedte:

200 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-300-90-SS316

Voor gootbreedte:

300 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-400-90-SS316

Voor gootbreedte:

400 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-500-90-SS316

Voor gootbreedte:

500 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-600-90-SS316

Voor gootbreedte:

600 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-100-90-SS304

Voor gootbreedte

Hoek

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-150-90-SS304

Voor gootbreedte:

150 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-200-90-SS304

Voor gootbreedte:

200 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-300-90-SS304

Voor gootbreedte:

300 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-400-90-SS304

Voor gootbreedte:

400 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-500-90-SS304

Voor gootbreedte:

500 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-600-90-SS304

Voor gootbreedte:

600 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-100-90-PG

Voor gootbreedte

Hoek

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-150-90-PG

Voor gootbreedte:

150 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-200-90-PG

Voor gootbreedte:

200 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-300-90-PG

Voor gootbreedte:

300 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-400-90-PG

Voor gootbreedte:

400 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-500-90-PG

Voor gootbreedte:

500 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTOR100-600-90-PG

Voor gootbreedte:

600 mm

Hoek:

90°

Geschikt voor kabelgoothoogte:

100 mm

Productinformatie

Richtingsverandering :	Verticaal vallend
Hoek :	90°
Bouwvorm :	Bocht star
Bochtuitvoering :	Segmentbocht
Voor verbinding met schroeven :	Ja
Voor schroefloze verbinding :	Nee
Met deksel/afdekking :	Nee
Binnenstraal :	50 mm
Geschikt voor kabelgoothoogte :	100 mm
Geschikt voor kabelgootbreedte :	100 mm
Materiaaldikte :	1 mm
Zijperforatie :	Nee
Bodemperforatie :	Ja
Model :	Geïntegreerde verbinder
Materiaal :	Roestvaststaal (RVS)
Materiaalkwaliteit :	Roest- en zuurbestendig staal
Kleur :	Roestvaststaal ( RVS )

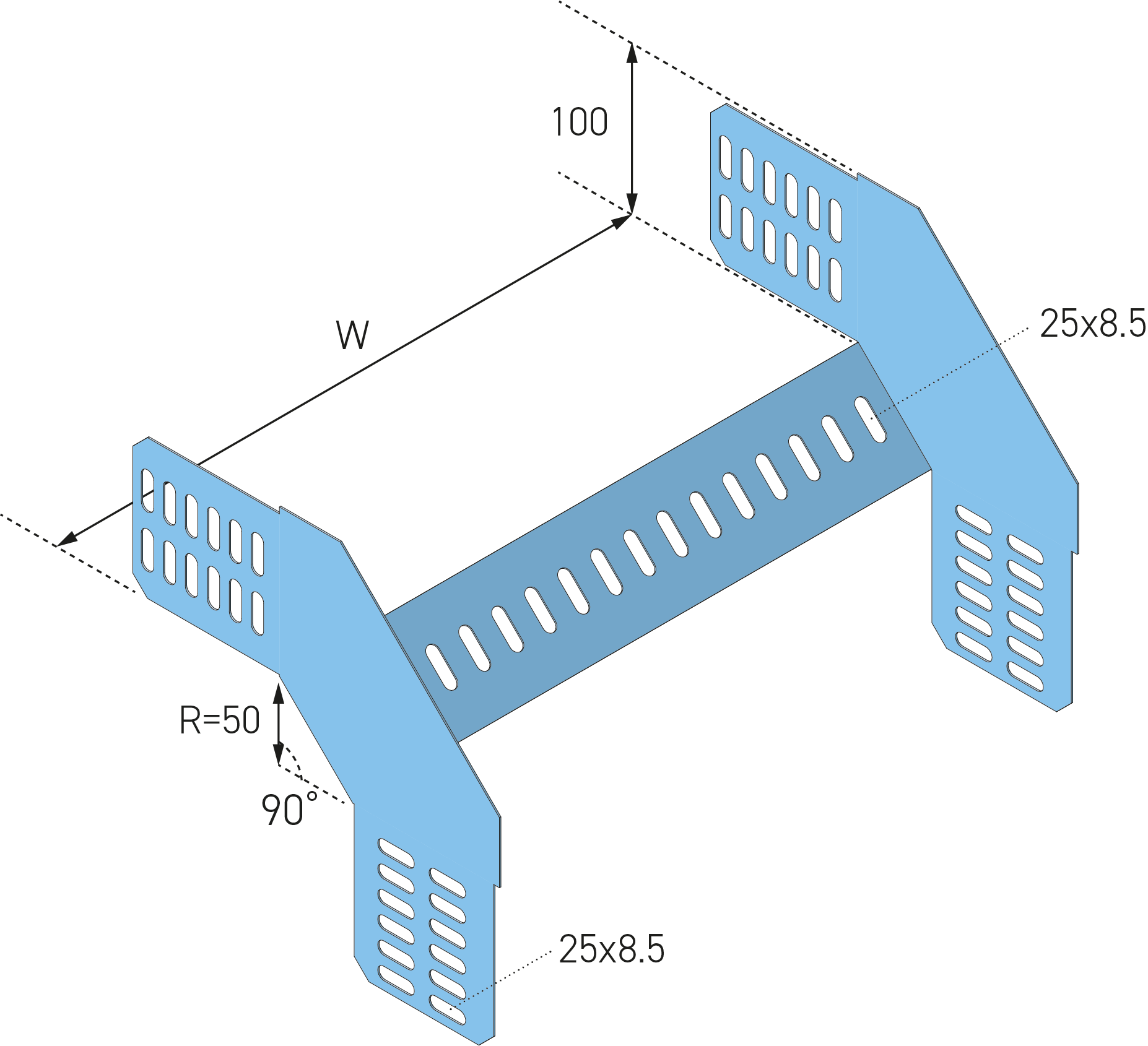

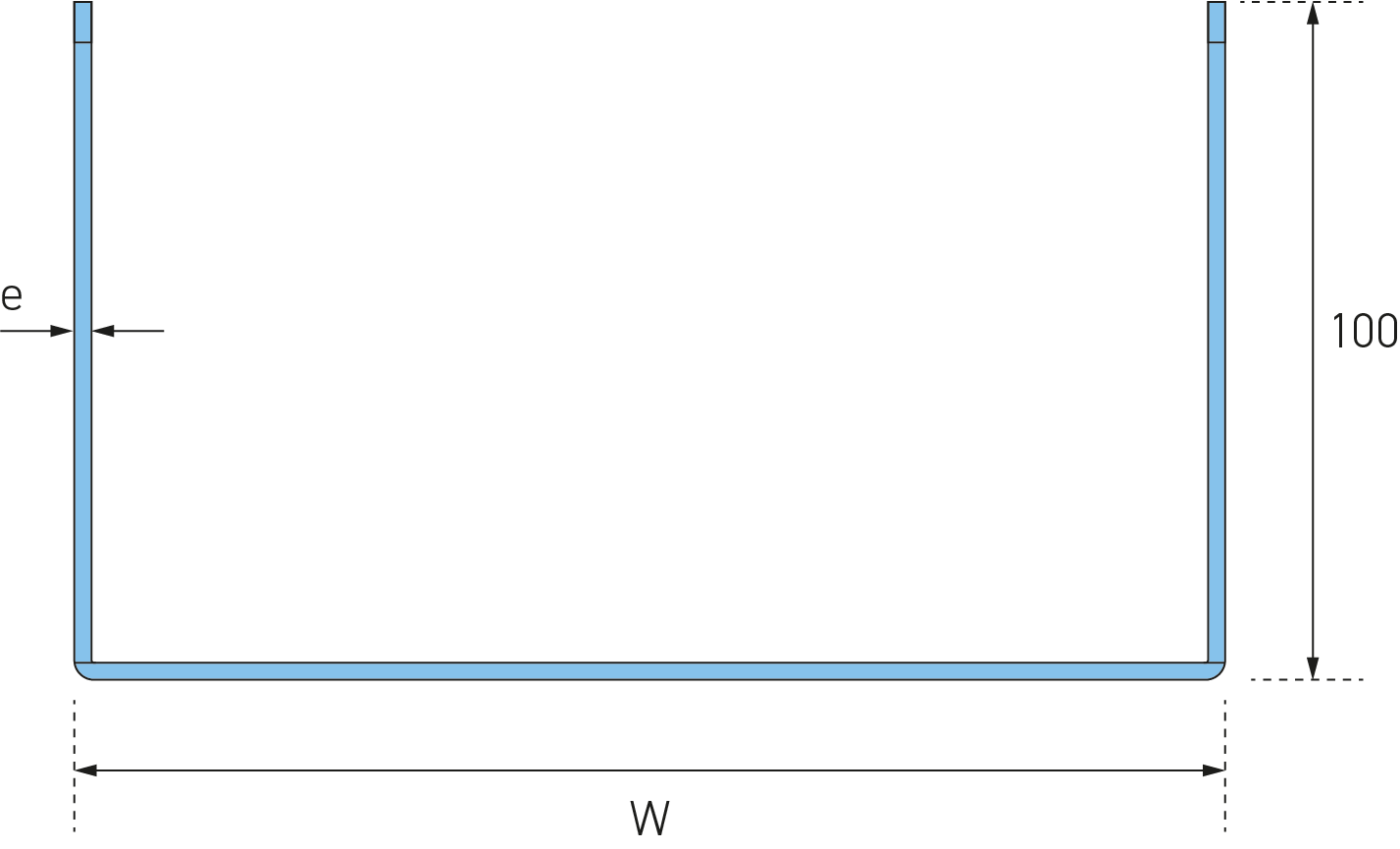

Valstuk 90° Kabelgoot ECT100 met maatvoering H = 100 mm, W (breedte) = 95 mm, E (dikte) = 1,0 mm, hoek 90°, roestvrijstaal 304, inclusief 16x EFS08x15-304 Eurostrut bevestigingsset (slotbout M08x15, moer en sluitring).

Valstuk ECTOR100-90 is een accessoire voor het ECT100-kabelgootsysteem en wordt toegepast voor het realiseren van een verticale daling binnen kabelroutes. Het valstuk met een hoek van 90° maakt een haakse neerwaartse richtingsverandering mogelijk, waardoor hoogteverschillen in het kabeltracé direct en gecontroleerd kunnen worden overbrugd zonder overmatige mechanische belasting op de bekabeling. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.

De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsopeningen. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde corrosieve en mechanische belasting, conform IEC 61537 en installaties volgens NEN 1010.

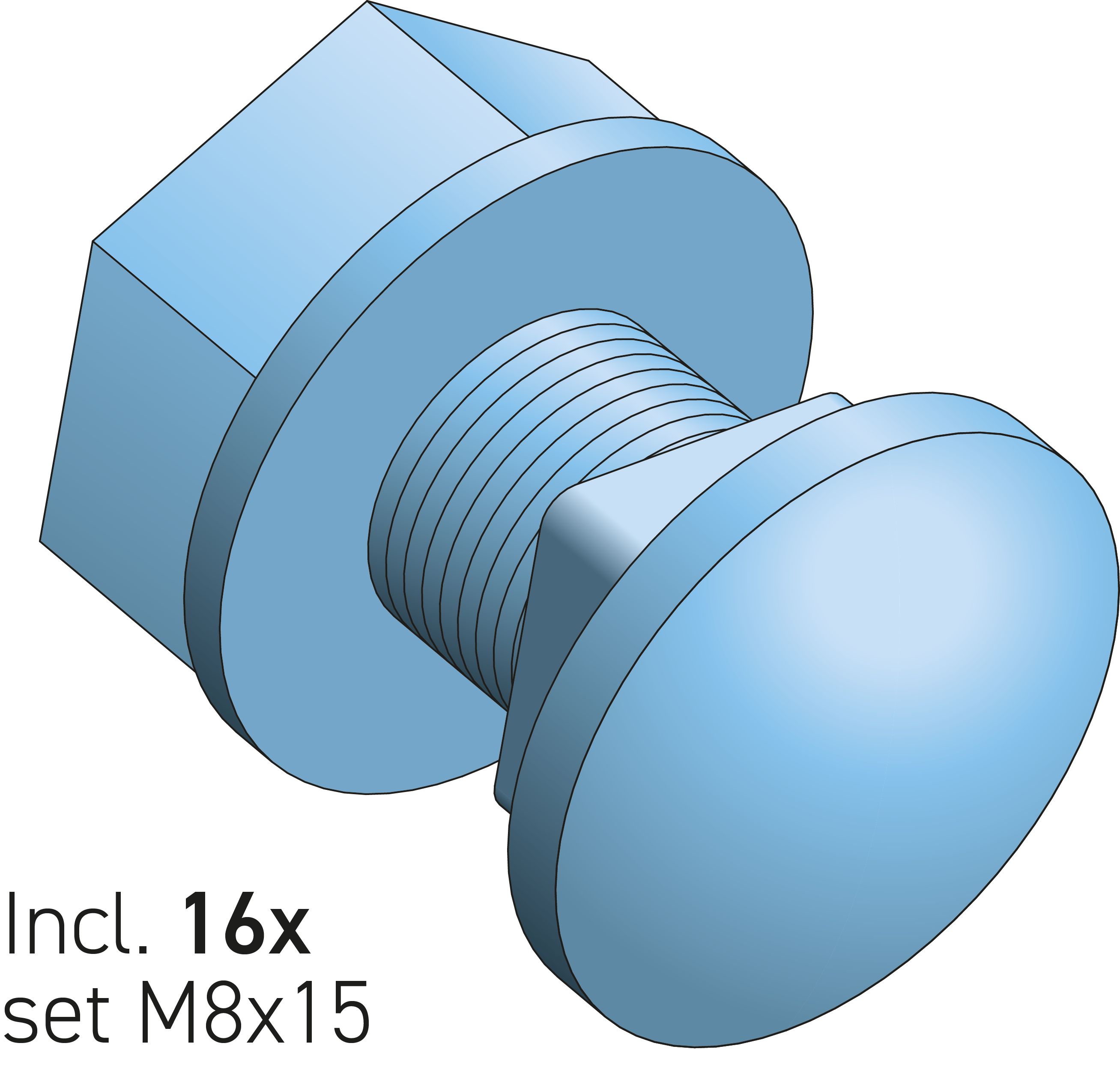

Het valstuk is uitgevoerd als een vast verticaal hulpstuk met een hoek van 90° en een standaard radius van 50 mm. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), waardoor een snelle en uitlijningsvaste montage mogelijk is. Het accessoire is volledig compatibel met overige ECT100-componenten en waarborgt een uniforme en mechanisch stabiele kabelgootinstallatie.

Technische Specificaties

Producttype: Valstuk voor kabelgoot
Systeem: ECT100
Systeemhoogte: 100 mm
Systeembreedte: 100 tot 600 mm
Materiaaldikte: 1.0 tot 1.5 mm
Hoek: 90°
Radius: 50 mm
Perforatie verbinders: 25 x 8.5 mm
Perforatie bodem: 25 x 8.5 mm
Materiaal: Koolstofstaal
Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
Zinklaagdikte: minimaal 60 µm
Verbindingswijze: Geschroefd
Uitvoering: Met geïntegreerde verbinders, inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Richtingsverandering: Verticaal dalend
Bouwvorm: Valstuk
Met bovendeel: Nee
Zijperforatie: Nee
Bodemperforatie: Ja

Typische Toepassingen

Verticale dalingen binnen kabelgootsystemen
Overbruggen van hoogteverschillen met haakse overgang
Zwaar industriële en buiteninstallaties
Utilitaire en infrastructurele kabeltracés

Beschikbare Materiaalvarianten

TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.

Aanvullende Producten

Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:

Kabelgoten: ECT100 kabelgoten in diverse breedtes
Koppelstukken: Voor lengteverbindingen
Stijgstukken: Voor verticale stijgingen (inside risers)
Beugels: Wand-, plafond- en pendelbeugels
Deksels en klemmen: Voor afscherming en fixatie

Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere breedtes, radii en hoeken op aanvraag leverbaar.
