Deksel Valstuk 90° Kabelgoot ECTOR-90 400mm TV
Varianten
Productinformatie
| Hoek : | 90° |
|---|---|
| Richtingsverandering : | Verticaal vallend |
| Breedte : | 400 mm |
| Geschikt voor kabelgoot : | Ja |
| Bevestigingswijze : | Dekselklem |
| Scharnierend : | Nee |
| Materiaal : | Staal |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Kleur : | Zink |

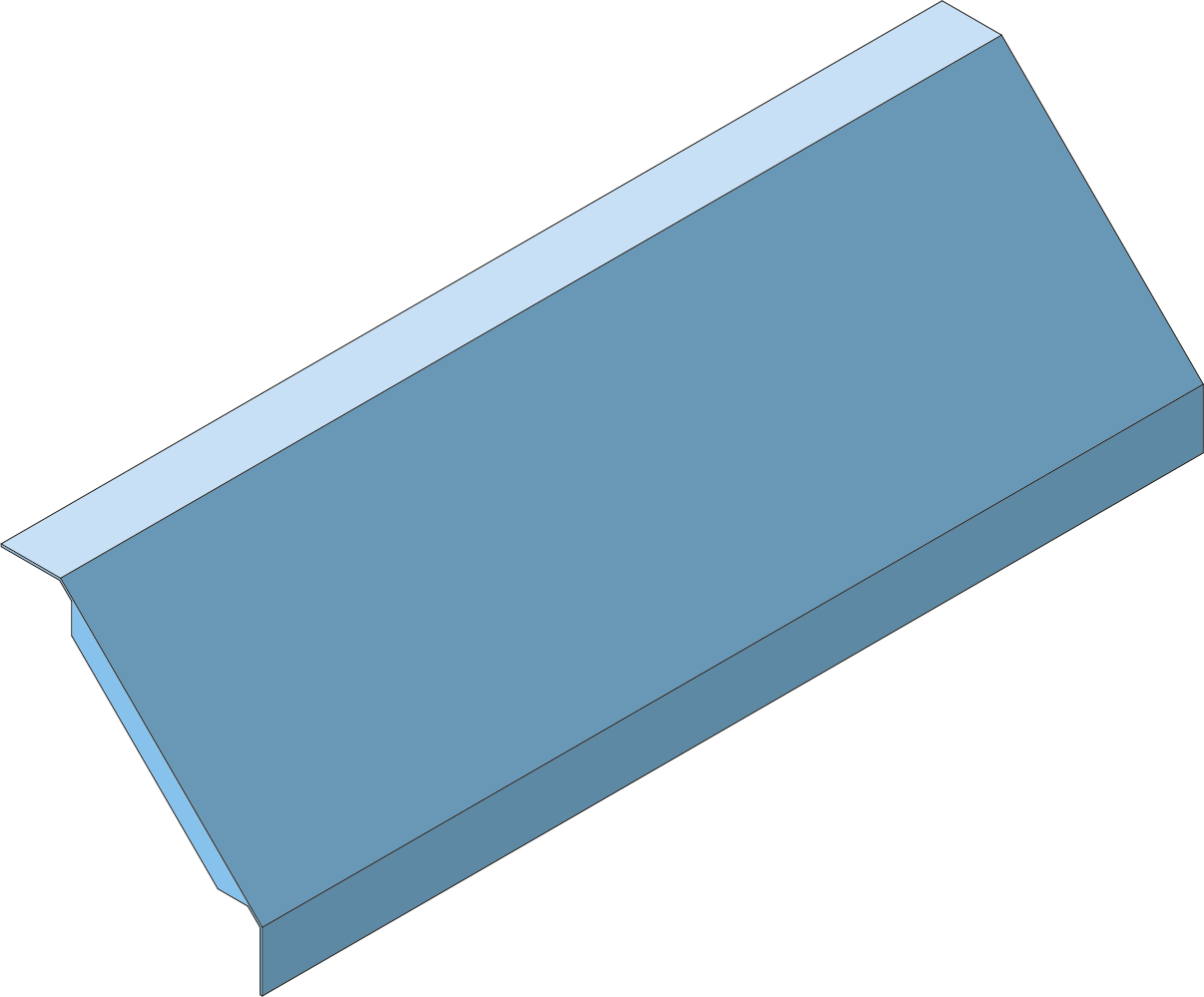

Deksel ECTORC90 is een accessoire voor de kabelgootsystemen ECT60 en ECT100 en wordt toegepast voor het afdekken van valstukken (outside risers) met een hoek van 90°, specifiek geschikt voor de valstukken ECTOR60-90 en ECTOR100-90. De deksel zorgt voor een gesloten en beschermde kabelroute bij neergaande verticale richtingsveranderingen en voorkomt het binnendringen van stof en vuil. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en zorgt voor een duurzame corrosiebescherming van het oppervlak, inclusief snijranden, conform IEC 61537 en installaties volgens NEN 1010.
De deksel is specifiek ontworpen voor montage op valstukken met een hoek van 90° binnen het ECT-systeem. Bevestiging vindt plaats met behulp van dekselklem ECTCC (niet meegeleverd), waardoor een stabiele en trillingsbestendige fixatie wordt gerealiseerd. De uitvoering is volledig compatibel met de bijbehorende valstukken ECTOR60-90 en ECTOR100-90 en overige systeemcomponenten.
Technische Specificaties
- Producttype: Accessoire – deksel voor valstuk 90°
- Systeem: ECT60 en ECT100
- Compatibiliteit: ECTOR60-90 en ECTOR100-90
- Systeembreedte: 75 tot 600 mm
- Montage: Bevestiging met dekselklem ECTCC (niet meegeleverd)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Afdekken van valstukken (outside risers) in kabelgootsystemen
- Bescherming van kabels bij neergaande verticale richtingsveranderingen
- Zwaar industriële en buiteninstallaties
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT-systeem zijn de volgende componenten relevant:
- Valstukken (outside risers): ECTOR60-90 en ECTOR100-90
- Deksellklemmen: ECTCC voor bevestiging van kabelgootdeksels
- Rechte kabelgoten: ECT60 en ECT100 kabelgoten in diverse breedtes
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en hoeken op aanvraag leverbaar.
