Flexibele Bocht Kabelgoot ECT100 500mm RVS316
Varianten
Productinformatie
| Richtingsverandering : | Horizontaal |
|---|---|
| Hoek : | Verstelbaar |
| Bouwvorm : | Scharnierbocht compleet |
| Bochtuitvoering : | Overig |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Met deksel/afdekking : | Nee |
| Binnenstraal : | 102 mm |
| Geschikt voor kabelgoothoogte : | 100 mm |
| Geschikt voor kabelgootbreedte : | 500 mm |
| Materiaaldikte : | 1.5 mm |
| Zijperforatie : | Ja |
| Bodemperforatie : | Ja |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Kleur : | Roestvaststaal ( RVS ) |

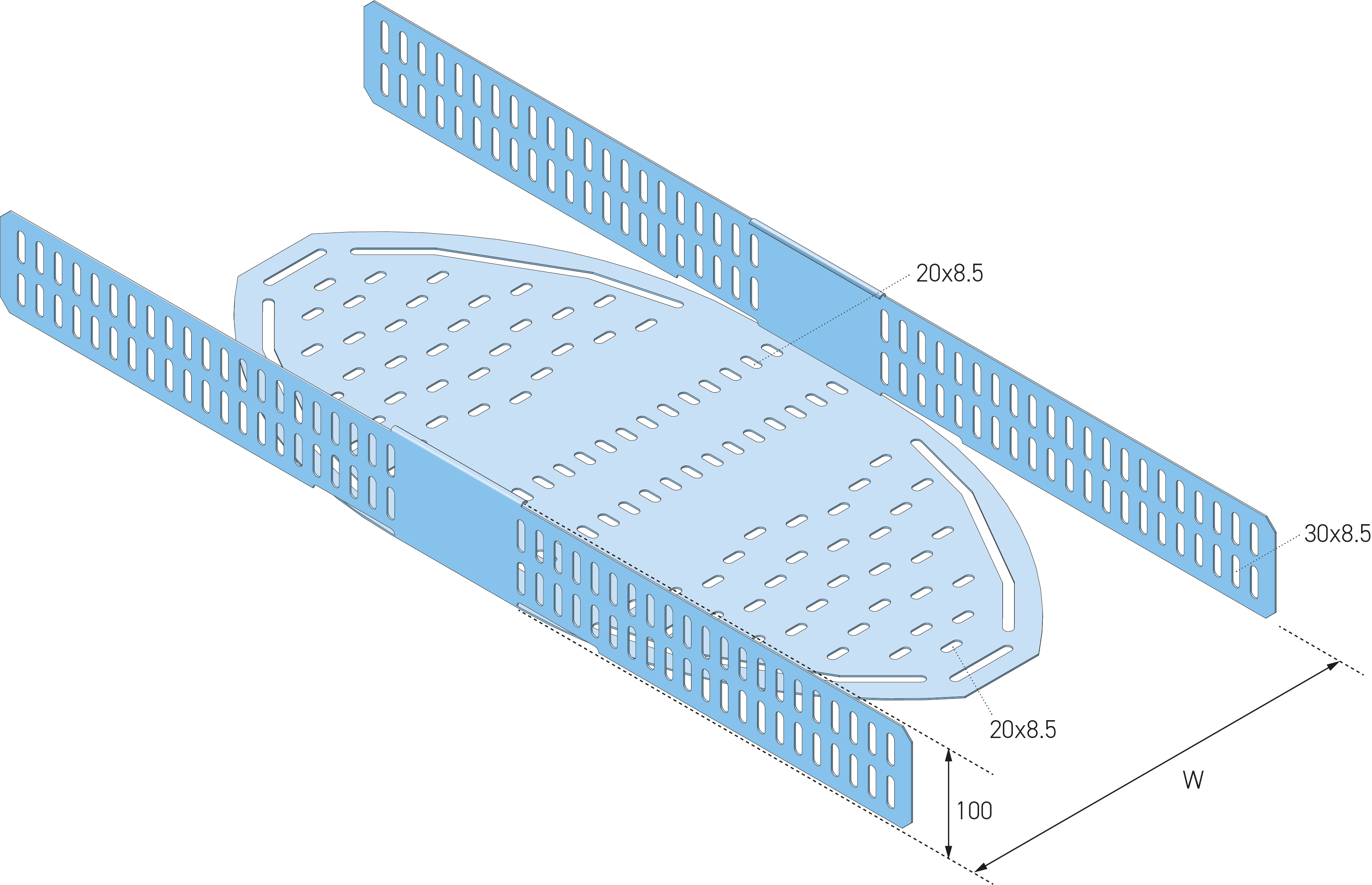

Flexibele Bocht voor kabelgoot ECT100 met maatvoering H = 100 mm, W (breedte) =495 mm, E (dikte) = 1,5 mm, flexibel, roestvrijstaal 316, inclusief 16x EFS08x15-316 Eurostrut bevestigingsset (slotbout M08x15, moer en sluitring).
Flexibele bocht ECTFB100 is een accessoire voor het ECT100-kabelgootsysteem en wordt toegepast voor het realiseren van variabele horizontale aftakkingen binnen kabelroutes. Met deze flexibele bocht kunnen richtingsveranderingen traploos worden ingesteld tussen 0° en 90°, waardoor een nauwkeurige aanpassing aan de gewenste kabelrouting mogelijk is zonder vaste bochthoeken. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde corrosieve en mechanische belasting, conform IEC 61537 en installaties volgens NEN 1010.
De flexibele bocht is uitgevoerd als een horizontaal instelbare bocht met een hoekbereik van 0° tot 90° en een standaard radius van circa 102 mm. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), wat een snelle en stabiele montage mogelijk maakt. Het accessoire is volledig compatibel met ECT100-kabelgoten en overige systeemcomponenten.
Technische Specificaties
- Producttype: Flexibele horizontale bocht voor kabelgoot
- Systeem: ECT100
- Systeemhoogte: 100 mm
- Systeembreedte: 100 tot 600 mm
- Materiaaldikte: 1.0 tot 1.5 mm
- Hoek: 0° tot 90°
- Radius: ca. 102 mm
- Perforatie verbinders: 25 x 8.5 mm
- Perforatie bodem: 25 x 8.5 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Verbindingswijze: Geschroefd
- Uitvoering: Met geïntegreerde verbinders, inclusief 16x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
- Richtingsverandering: Horizontaal
- Bouwvorm: Bocht flexibel
- Bochtuitvoering: Gladde bocht
- Met bovendeel: Nee
- Zijperforatie: Nee
- Bodemperforatie: Ja
Typische Toepassingen
- Variabele horizontale aftakkingen in kabelgoten
- Kabelroutes met instelbare richtingsverandering
- Zwaar industriële en buiteninstallaties
- Utilitaire en infrastructurele kabeltracés
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:
- Kabelgoten: ECT100 kabelgoten in diverse breedtes
- Koppelstukken: Voor lengteverbindingen
- Beugels: Wand-, plafond- en pendelbeugels
- Deksels en klemmen: Voor afscherming en fixatie
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes, radii en hoeken op aanvraag leverbaar.
