Flexibele Bocht Horizontaal Kabelgoot ECT60 75mm TV
Varianten
Productinformatie
| Richtingsverandering : | Horizontaal |
|---|---|
| Hoek : | Verstelbaar |
| Bouwvorm : | Scharnierbocht compleet |
| Bochtuitvoering : | Overig |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Met bovendeel : | Nee |
| Binnenstraal : | 102 mm |
| Geschikt voor kabelgoothoogte : | 60 mm |
| Geschikt voor kabelgootbreedte : | 75 mm |
| Materiaaldikte : | 1 mm |
| Zijperforatie : | Ja |
| Bodemperforatie : | Ja |
| Nato perforatie : | Nee |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Kleur : | Zink |

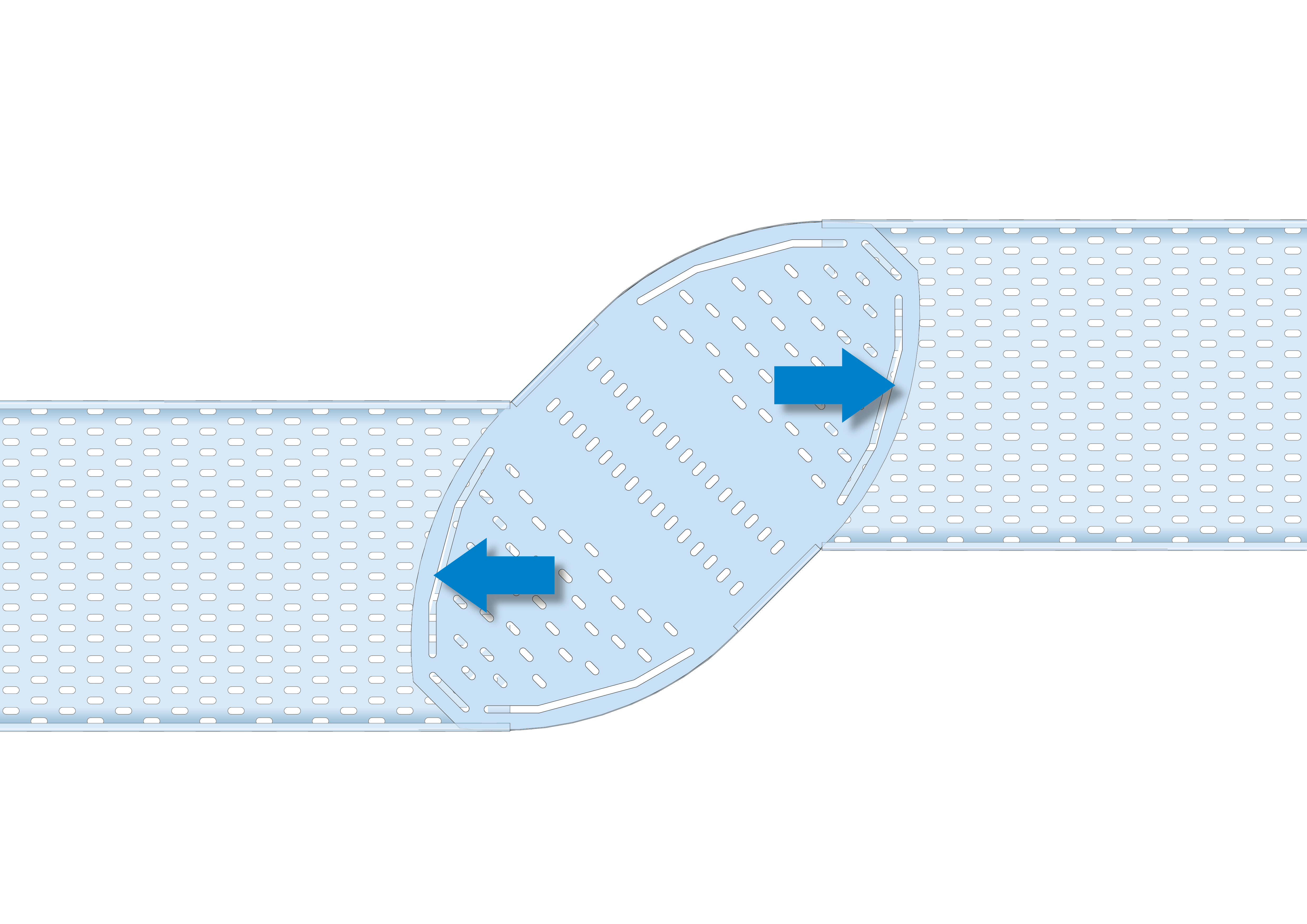

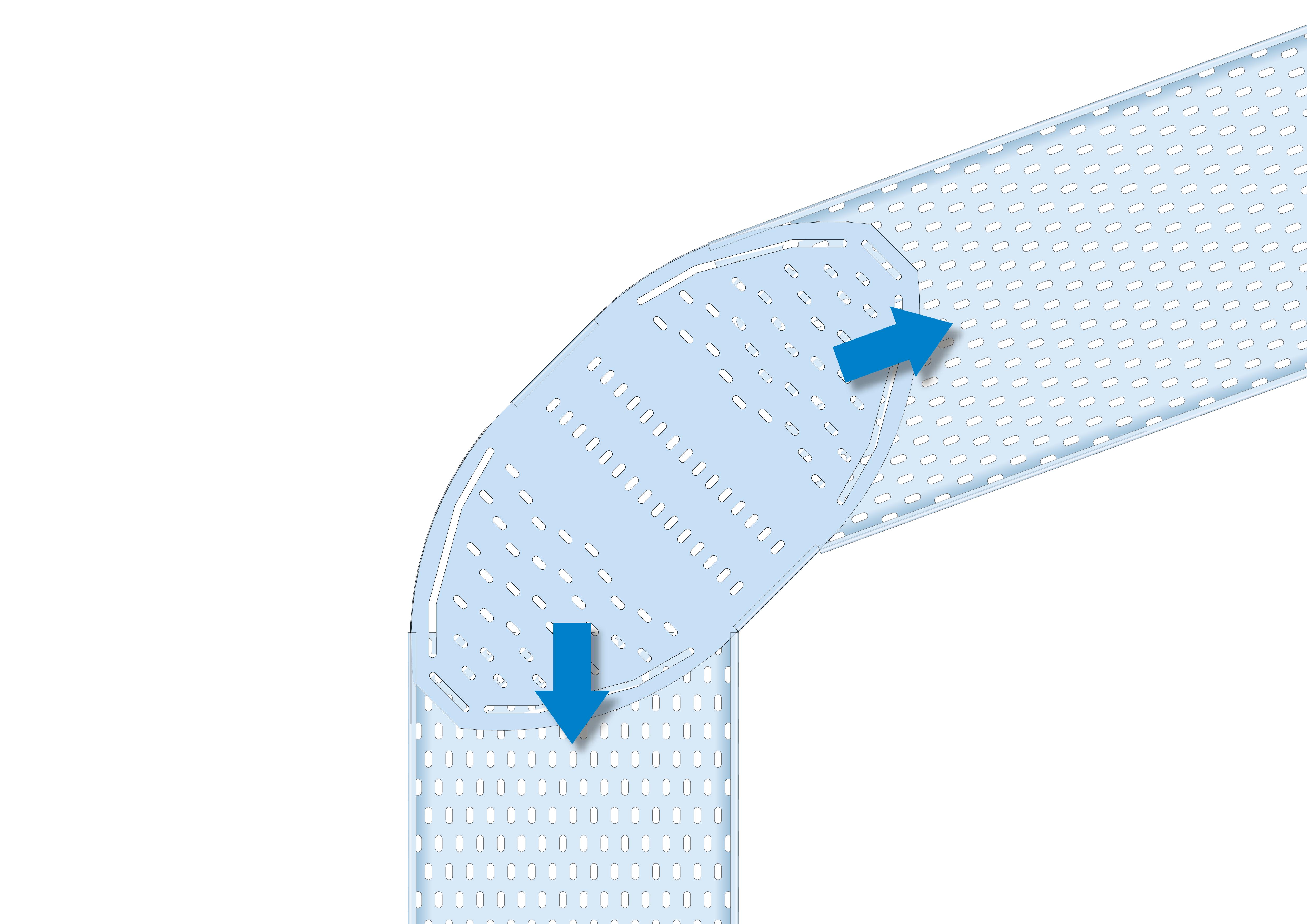

Horizontale flexibele bocht ECTFB60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van variabele horizontale aftakkingen binnen kabelroutes. Met deze flexibele bocht kunnen richtingsveranderingen tussen 0° en 90° worden gevormd, waardoor een nauwkeurige aanpassing aan de gewenste kabelrouting mogelijk is zonder vaste bochthoeken. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten, conform IEC 61537 en installaties volgens NEN 1010.
De flexibele bocht is ontworpen voor montage tussen ECT60-kabelgoten en maakt het instellen van een traploos variabele horizontale hoek mogelijk. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief bevestigingsmateriaal, wat een snelle en stabiele montage mogelijk maakt. Het accessoire is volledig compatibel met overige ECT60-componenten en draagt bij aan een flexibele en systeemconforme kabelgootinstallatie.
Technische Specificaties
- Producttype: Accessoire – horizontale flexibele bocht voor kabelgoot
- Systeem: ECT60
- Systeemhoogte: 60 mm
- Systeembreedte: 75 tot 600 mm

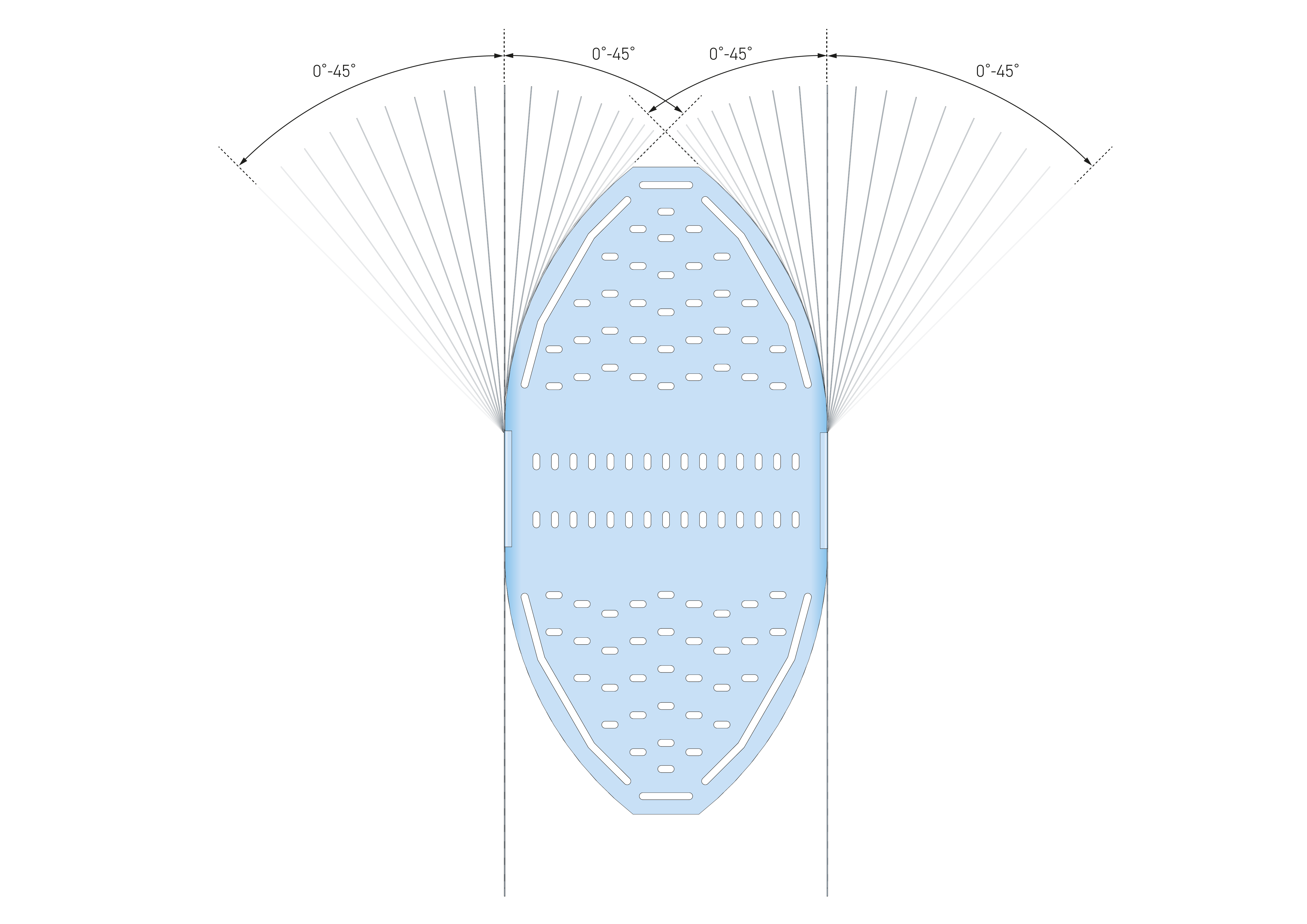

- Hoekbereik: 0° tot 90°
- Uitvoering: Met geïntegreerde verbinders, inclusief 8x EFS08x15 bevestigingsset (bout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Horizontale aftakkingen binnen ECT60-kabelgootsystemen
- Variabele richtingsveranderingen tussen 0° en 90°
- Zwaar industriële installaties
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT60-systeem zijn de volgende componenten relevant:
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Koppelplaten: Horizontale en verticale koppelplaten voor flexibele richtingsveranderingen
- Vaste bochten: 45° en 90° bochten voor ECT60-systemen
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en hoeken op aanvraag leverbaar.
