Bocht 45° Kabelgoot ECT60 150mm RVS304
Varianten
Productinformatie
| Richtingsverandering : | Horizontaal |
|---|---|
| Hoek : | 45° |
| Bouwvorm : | Bocht star |
| Bochtuitvoering : | Gladde bocht |
| Voor verbinding met schroeven : | Ja |
| Voor schroefloze verbinding : | Nee |
| Met bovendeel : | Nee |
| Binnenstraal : | 50 mm |
| Geschikt voor kabelgoothoogte : | 60 mm |
| Geschikt voor kabelgootbreedte : | 150 mm |
| Materiaaldikte : | 1 mm |
| Zijperforatie : | Nee |
| Bodemperforatie : | Ja |
| Model : | Geïntegreerde verbinder |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Overig |
| Kleur : | Roestvaststaal ( RVS ) |

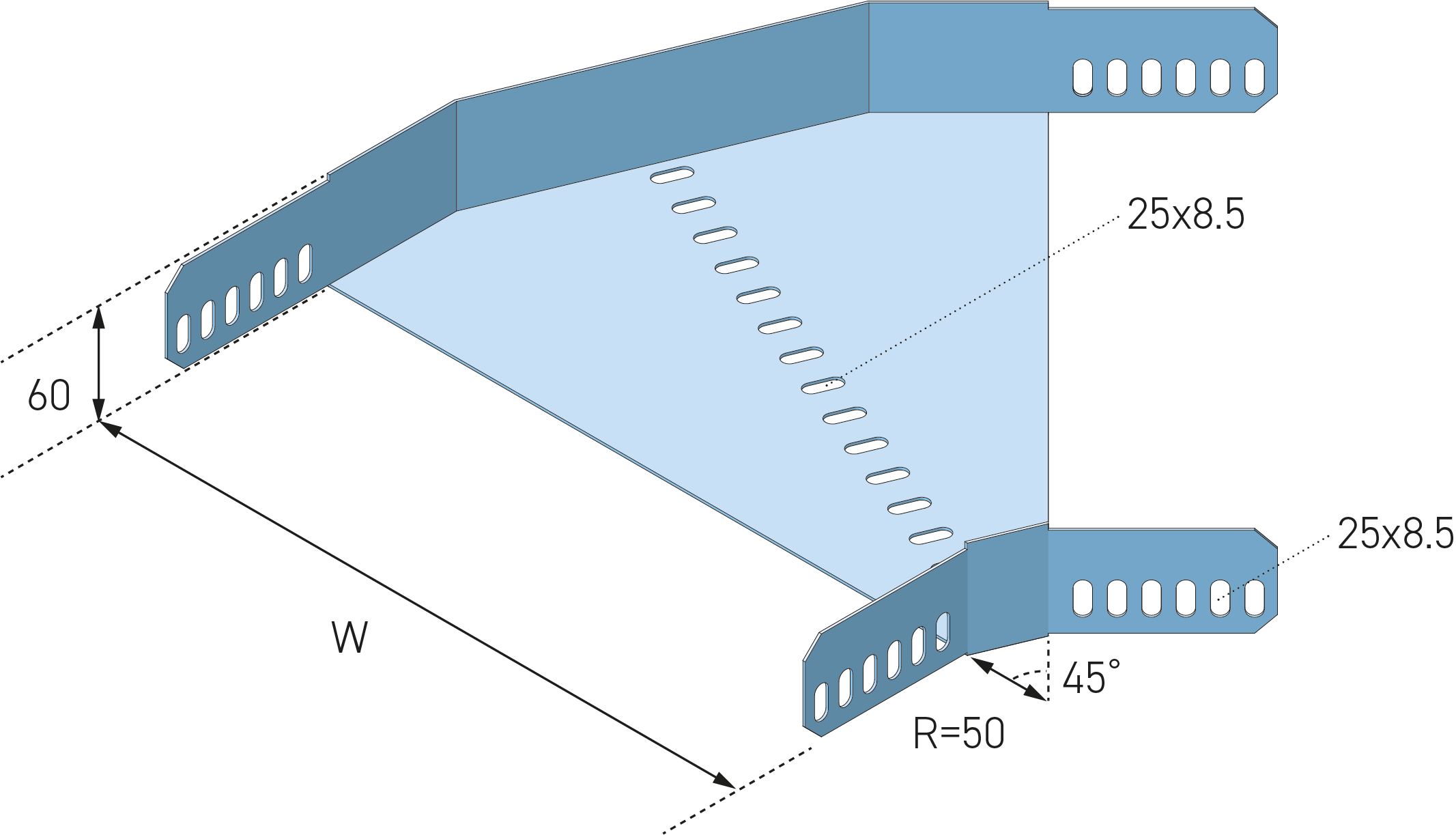

Bocht ECTB60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van een horizontale richtingsverandering binnen kabelroutes. De bocht met een hoek van 45° maakt een geleidelijke overgang mogelijk, waardoor kabels zonder scherpe buiging worden geleid en mechanische belasting op de bekabeling wordt beperkt. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een hoge laagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten. Hierdoor is het accessoire geschikt voor toepassingen met verhoogde corrosieve en mechanische belasting, conform IEC 61537 en installaties volgens NEN 1010.

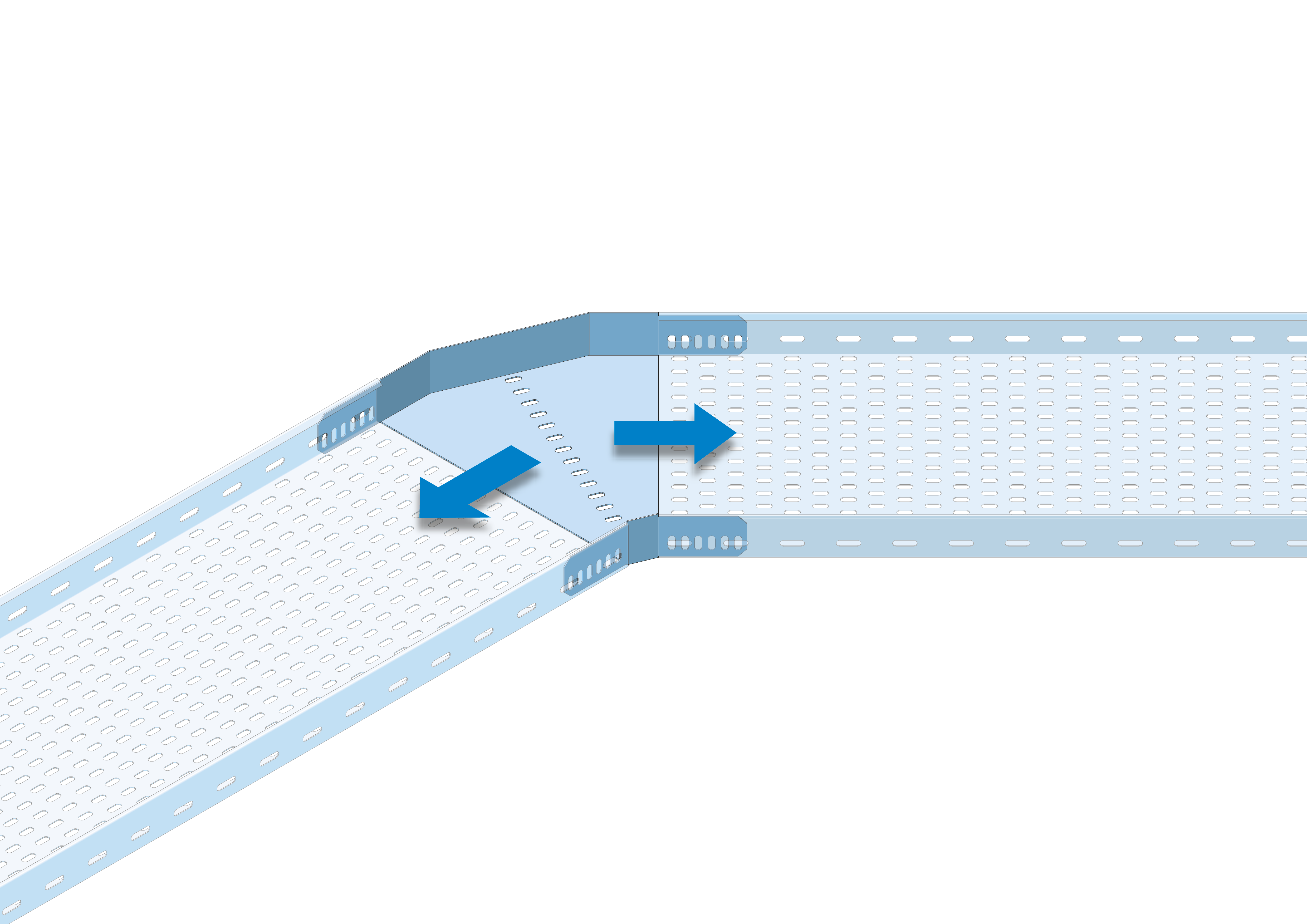

De bocht is uitgevoerd als een vast accessoire met een hoek van 45° en is ontworpen voor directe koppeling aan rechte ECT60-kabelgoten. De uitvoering is voorzien van geïntegreerde verbinders, waardoor een snelle en uitlijningsvaste montage mogelijk is. Het accessoire is volledig compatibel met overige ECT60-componenten en vormt een stabiele en uniforme kabelroute.
Technische Specificaties
- Producttype: Accessoire – horizontale bocht voor kabelgoot
- Systeem: ECT60
- Systeemhoogte: 60 mm
- Systeembreedte: 75 tot 600 mm
- Hoek: 45°
- Radius: 50 mm
- Uitvoering: Met geïntegreerde verbinders, inclusief 8x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Horizontale richtingsveranderingen in ECT60-kabelgoten
- Zwaar industriële installaties
- Buitenopstellingen en ruwe industriële omgevingen
- Kabelroutes met eisen aan mechanische en corrosiebestendigheid
Beschikbare Materiaalvarianten
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een hoge laagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:
- Koppelstukken: Koppelplaten en boutsets voor ECT60-kabelgoten
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Andere accessoires: 90° bochten, T-stukken en kruisstukken
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes, hoeken en radii op aanvraag leverbaar.
