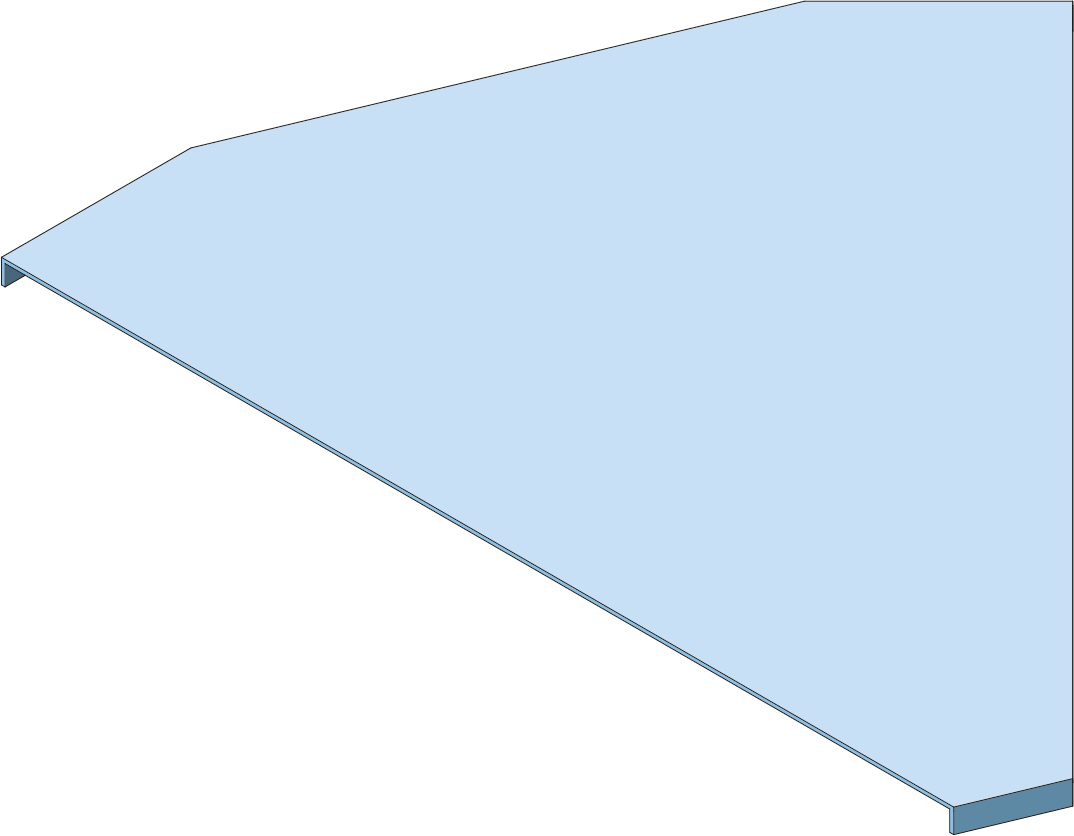

Deksel Bocht 45° Kabelgoot ECTB-45 100mm SV
Varianten
Productinformatie

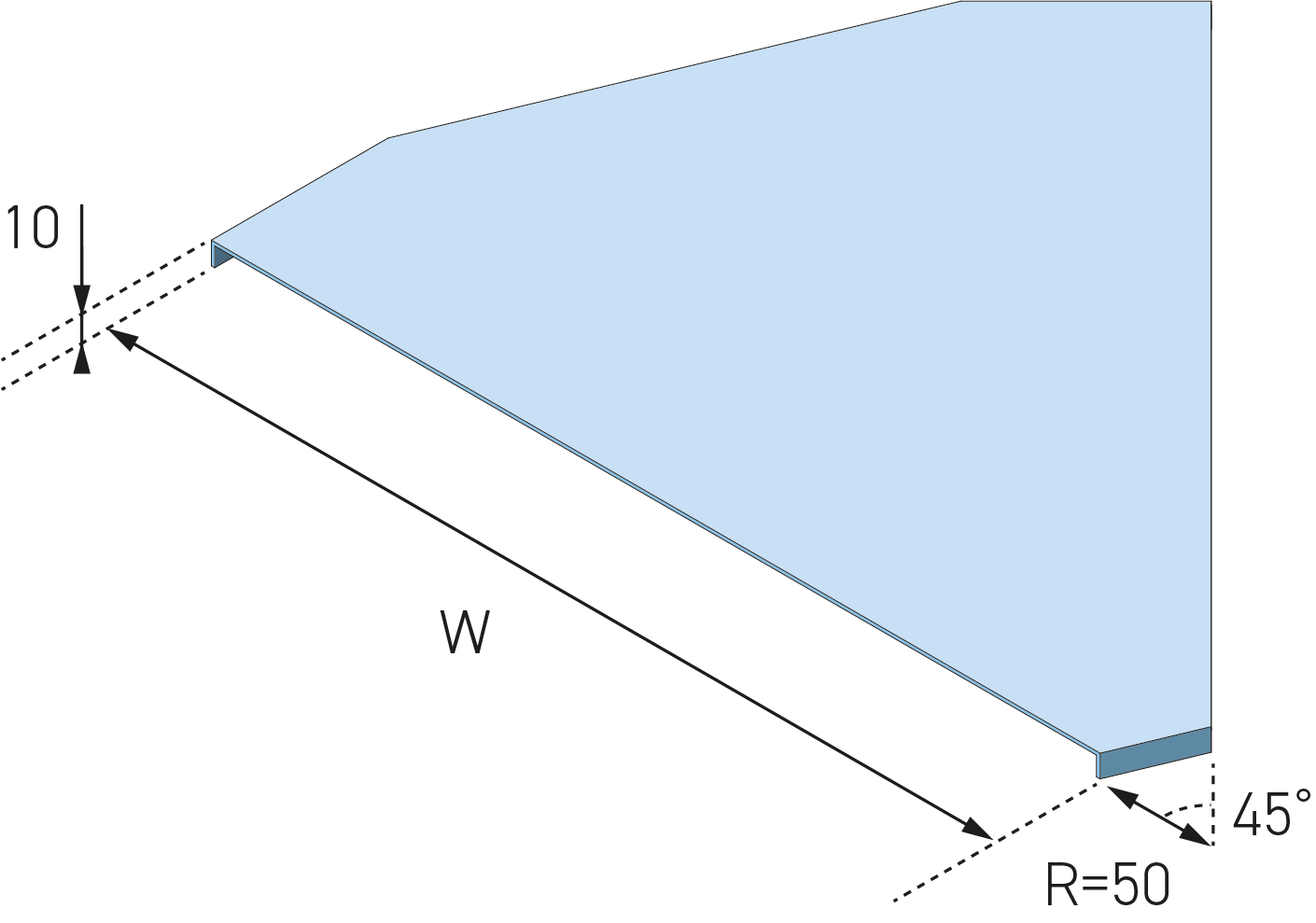

| Hoek : | 45° |
|---|---|
| Richtingsverandering : | Horizontaal |
| Breedte : | 100 mm |
| Geschikt voor kabelgoot : | Ja |
| Bevestigingswijze : | Dekselklem |
| Scharnierend : | Nee |
| Materiaal : | Staal |
| Oppervlaktebescherming : | Bandverzinkt (sendzimir verzinkt) |
| Kleur : | Zink |
Deksel ECTCB45 is een accessoire voor de kabelgootsystemen ECT60 en ECT100 en wordt toegepast voor het afdekken van horizontale 45° bochten, specifiek geschikt voor de bochten ECTB60-45 en ECTB100-45. De deksel zorgt voor een gesloten en beschermde kabelroute ter plaatse van de richtingsverandering en voorkomt het binnendringen van stof en vuil. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en zorgt voor een duurzame corrosiebescherming van het oppervlak, inclusief snijranden, conform IEC 61537 en installaties volgens NEN 1010.

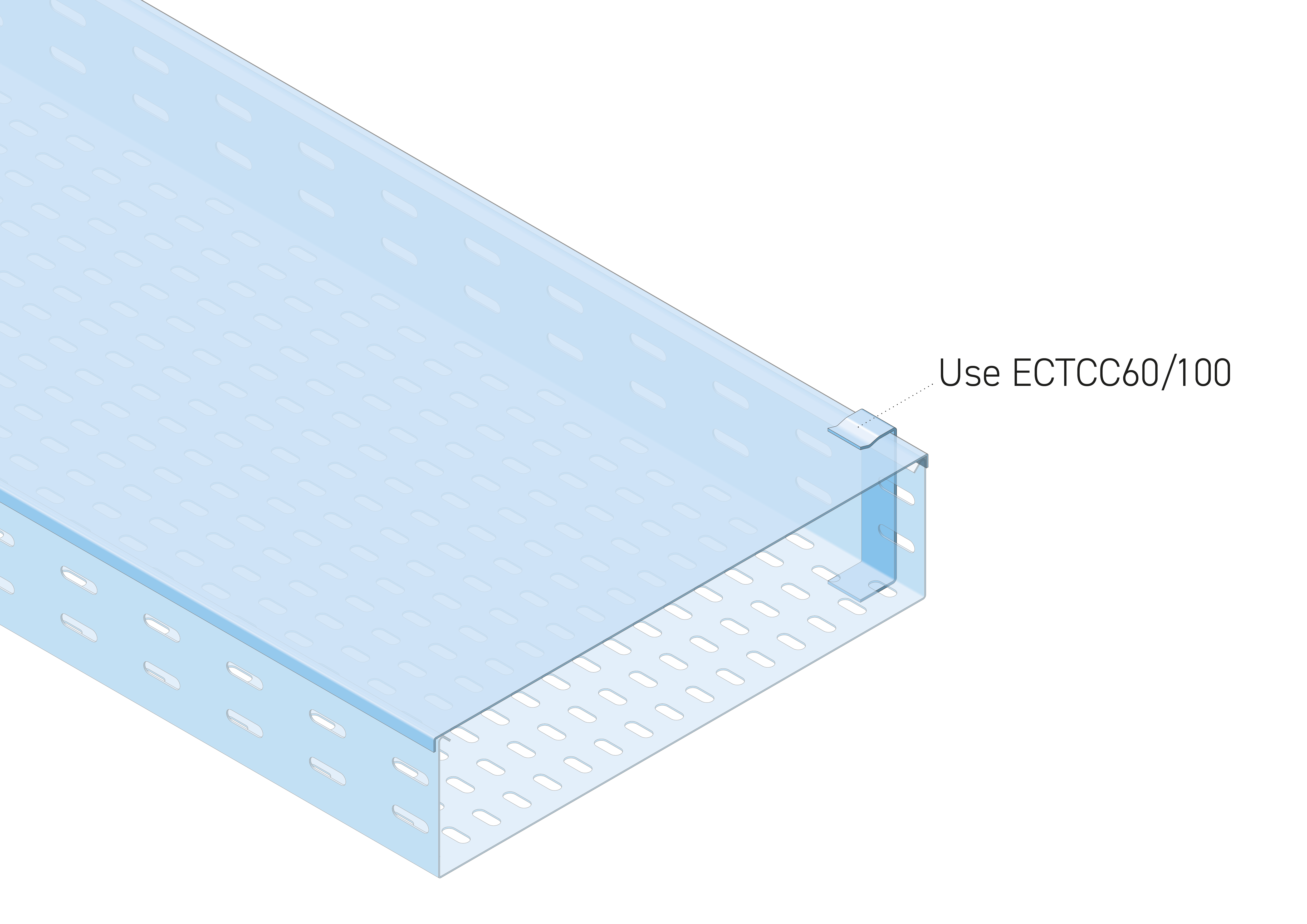

De deksel is specifiek ontworpen voor montage op de horizontale 45° bochten ECTB60-45 en ECTB100-45. Bevestiging vindt plaats met behulp van dekselklem ECTCC (niet meegeleverd), waardoor een stabiele en trillingsbestendige fixatie wordt gerealiseerd. De uitvoering is volledig compatibel met de bijbehorende bochten en overige systeemcomponenten binnen het ECT-systeem.
Technische Specificaties
- Producttype: Accessoire – deksel voor horizontale bocht 45°
- Systeem: ECT60 en ECT100
- Compatibiliteit: ECTB60-45 en ECTB100-45
- Montage: Bevestiging met dekselklem ECTCC (niet meegeleverd)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 60 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Afdekken van horizontale 45° bochten in kabelgootsystemen
- Bescherming van kabels bij richtingsveranderingen
- Zwaar industriële en buiteninstallaties
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT-systeem zijn de volgende componenten relevant:
- Horizontale bochten: ECTB60-45 en ECTB100-45
- Deksellklemmen: ECTCC voor bevestiging van kabelgootdeksels
- Rechte kabelgoten: ECT60 en ECT100 kabelgoten in diverse breedtes
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en hoeken op aanvraag leverbaar.
ECT60_Cable Tray 60mm_Overview_2

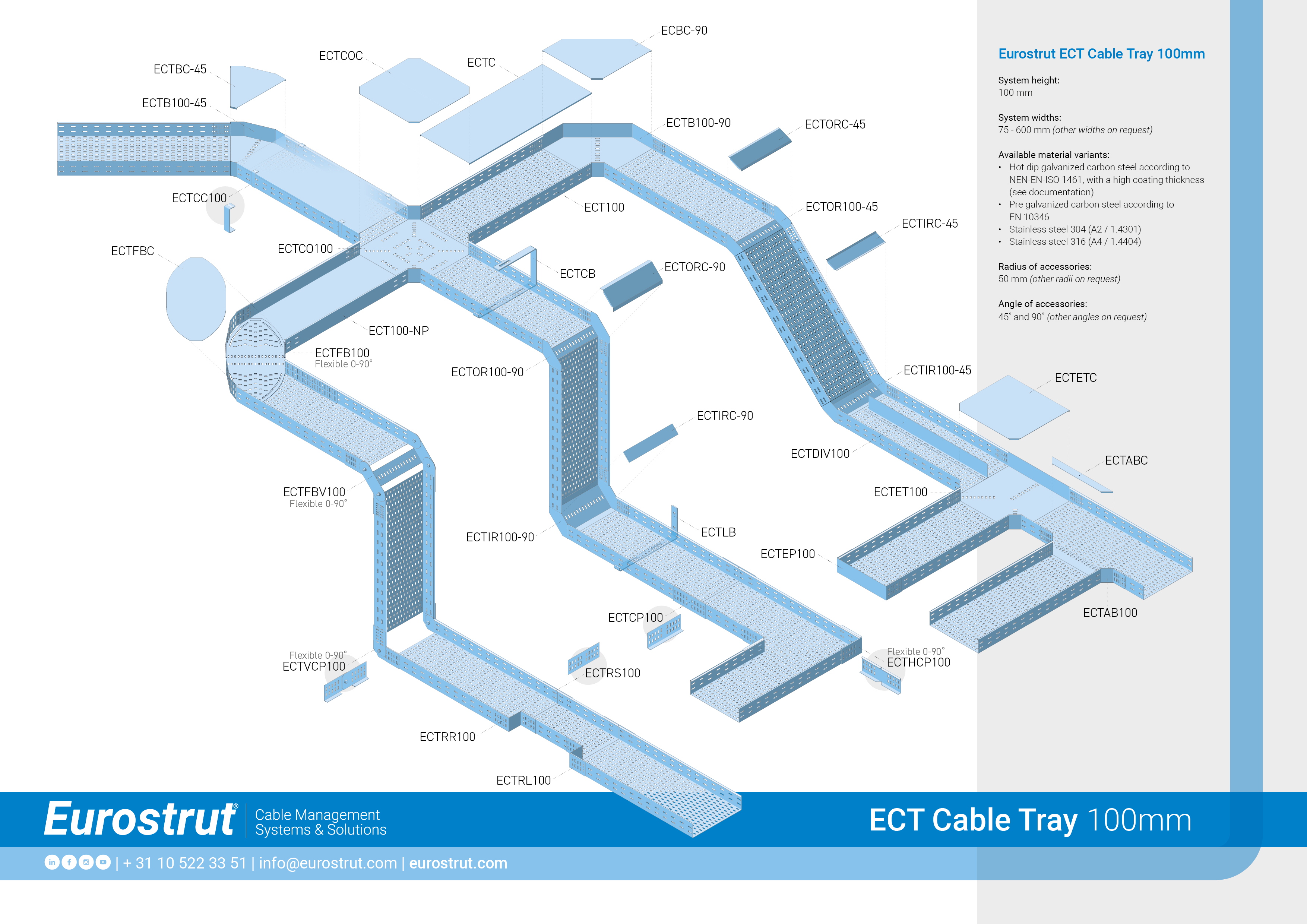

ECT100_Cable Tray 100mm_Overview
