L-beugel Kabelgoot ECT 150mm RVS304

Varianten

Productnummer

ECTLB-075-HDG

Voor gootbreedte

Hoogte

Lengte (mm)

Voor gootbreedte:

75 - 75 mm

Hoogte:

150 mm

Lengte (mm):

75 mm

Productnummer

ECTLB-100-HDG

Voor gootbreedte:

100 - 100 mm

Hoogte:

150 mm

Lengte (mm):

100 mm

Productnummer

ECTLB-150-HDG

Voor gootbreedte:

150 - 150 mm

Hoogte:

150 mm

Lengte (mm):

150 mm

Productnummer

ECTLB-200-HDG

Voor gootbreedte:

200 - 200 mm

Hoogte:

150 mm

Lengte (mm):

235 mm

Productnummer

ECTLB-300-HDG

Voor gootbreedte:

300 - 300 mm

Hoogte:

150 mm

Lengte (mm):

335 mm

Productnummer

ECTLB-075-SS316

Voor gootbreedte

Hoogte

Lengte (mm)

Voor gootbreedte:

75 - 75 mm

Hoogte:

150 mm

Lengte (mm):

75 mm

Productnummer

ECTLB-100-SS316

Voor gootbreedte:

100 - 100 mm

Hoogte:

150 mm

Lengte (mm):

100 mm

Productnummer

ECTLB-150-SS316

Voor gootbreedte:

150 - 150 mm

Hoogte:

150 mm

Lengte (mm):

150 mm

Productnummer

ECTLB-200-SS316

Voor gootbreedte:

200 - 200 mm

Hoogte:

150 mm

Lengte (mm):

235 mm

Productnummer

ECTLB-300-SS316

Voor gootbreedte:

300 - 300 mm

Hoogte:

150 mm

Lengte (mm):

335 mm

Productnummer

ECTLB-075-SS304

Voor gootbreedte

Hoogte

Lengte (mm)

Voor gootbreedte:

75 - 75 mm

Hoogte:

150 mm

Lengte (mm):

75 mm

Productnummer

ECTLB-100-SS304

Voor gootbreedte:

100 - 100 mm

Hoogte:

150 mm

Lengte (mm):

100 mm

Productnummer

ECTLB-150-SS304

Voor gootbreedte:

150 - 150 mm

Hoogte:

150 mm

Lengte (mm):

150 mm

Productnummer

ECTLB-200-SS304

Voor gootbreedte:

200 - 200 mm

Hoogte:

150 mm

Lengte (mm):

235 mm

Productnummer

ECTLB-300-SS304

Voor gootbreedte:

300 - 300 mm

Hoogte:

150 mm

Lengte (mm):

335 mm

Productnummer

ECTLB-075-PG

Voor gootbreedte

Hoogte

Lengte (mm)

Voor gootbreedte:

75 - 75 mm

Hoogte:

150 mm

Lengte (mm):

75 mm

Productnummer

ECTLB-100-PG

Voor gootbreedte:

100 - 100 mm

Hoogte:

150 mm

Lengte (mm):

100 mm

Productnummer

ECTLB-150-PG

Voor gootbreedte:

150 - 150 mm

Hoogte:

150 mm

Lengte (mm):

150 mm

Productnummer

ECTLB-200-PG

Voor gootbreedte:

200 - 200 mm

Hoogte:

150 mm

Lengte (mm):

235 mm

Productnummer

ECTLB-300-PG

Voor gootbreedte:

300 - 300 mm

Hoogte:

150 mm

Lengte (mm):

335 mm

Productinformatie

Lengte :	185 mm
Breedte :	30 mm
Hoogte :	150 mm
Geschikt voor kabeldraagsysteembreedte :	150 - 150 mm
Model :	Wandconsole
Hoek :	90 - 90 °
Materiaal :	Roestvaststaal (RVS)
Materiaalkwaliteit :	RVS 304 (1.4301)
Kleur :	Roestvaststaal ( RVS )

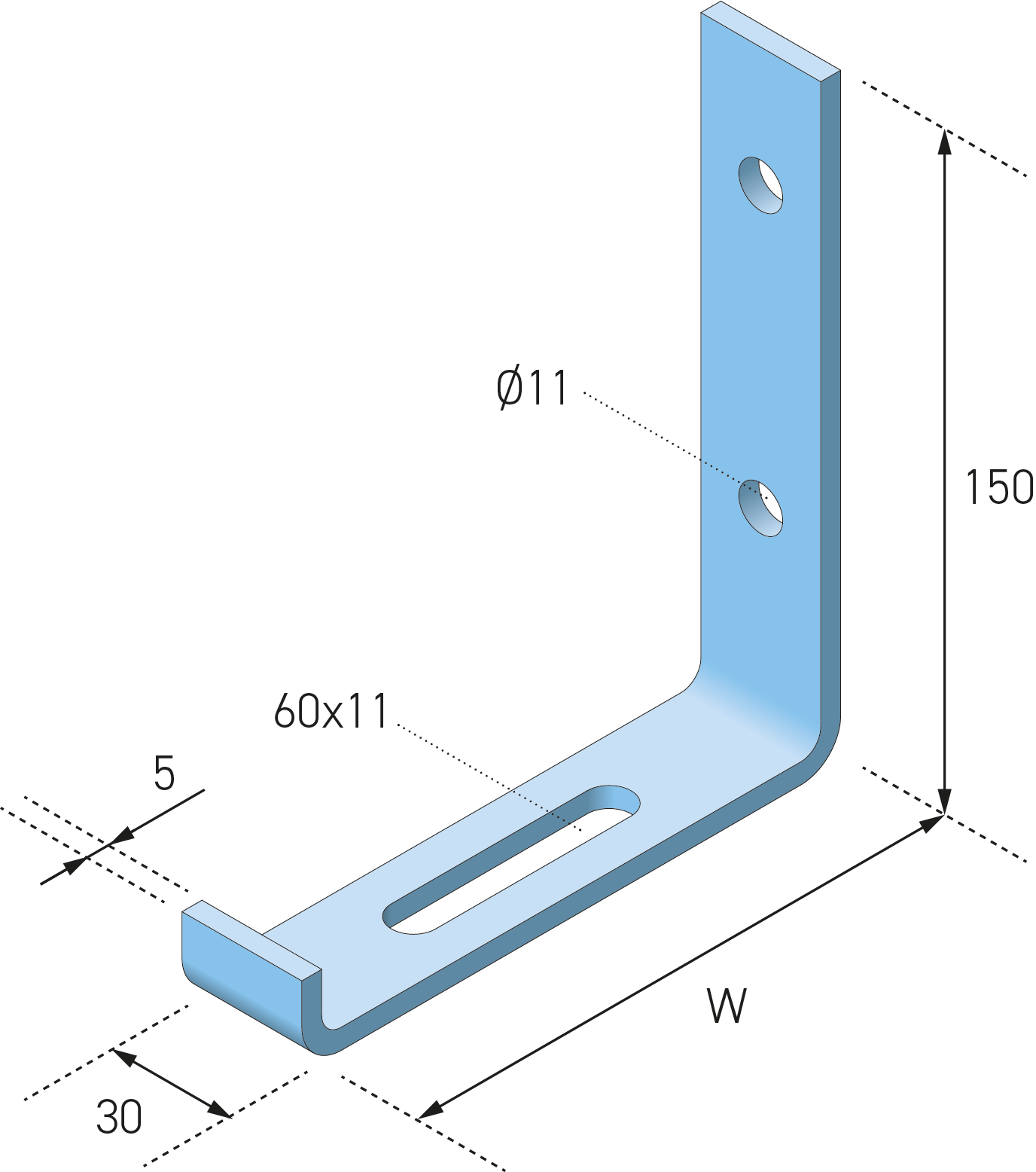

L-beugel voor kabelgoot ECT60 en ECT100 met maatvoering Geschikt voor kabelgoot ECT60 en ECT100, W (breedte) = 145 mm, Roestvrijstaal 304, exclusief bevestigingsmateriaal.

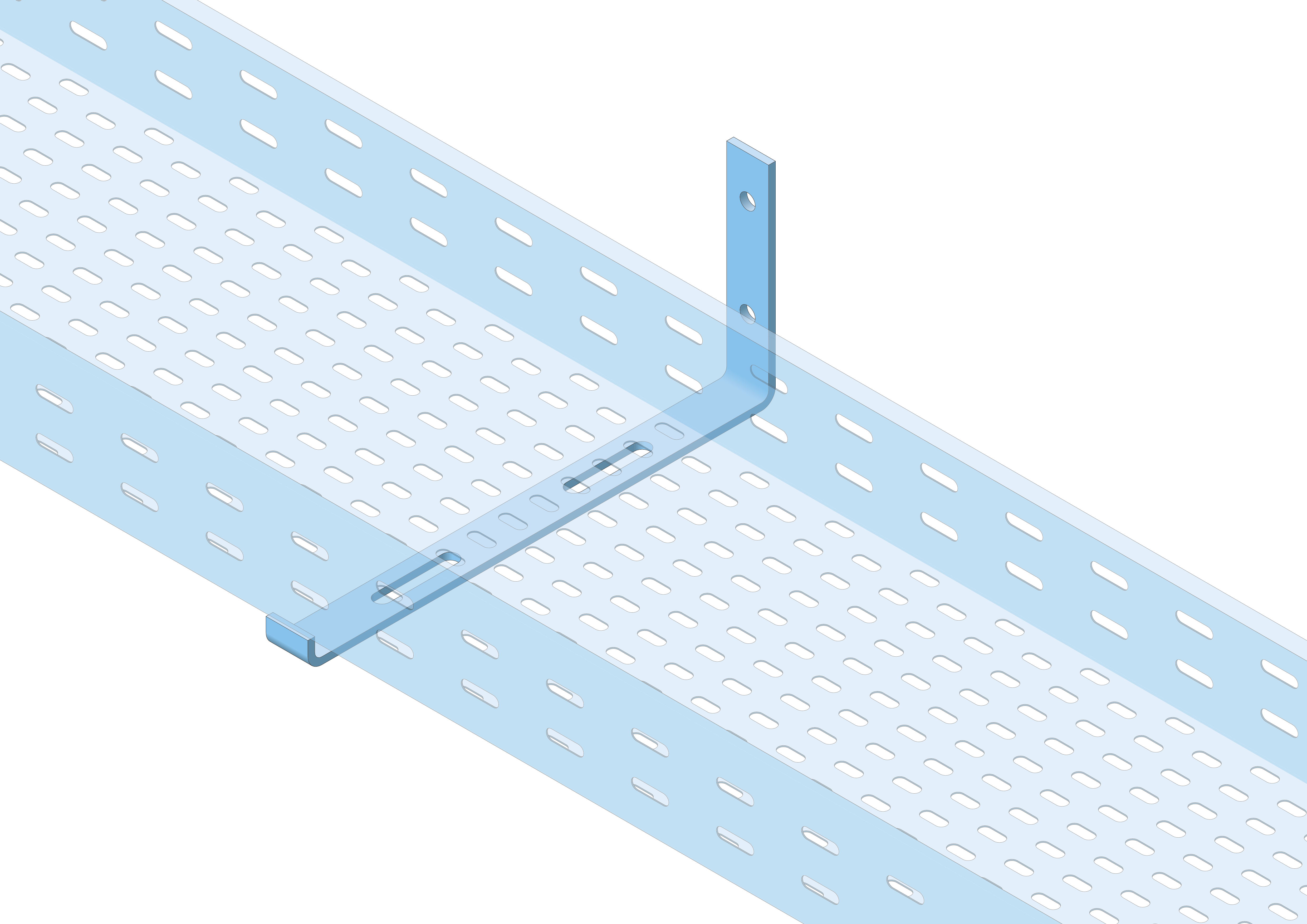

L-beugel ECTLB is een accessoire voor de kabelgootsystemen ECT60 en ECT100 en wordt toegepast voor wandmontage van kabelgoten. De beugel zorgt voor een stabiele en dragende bevestiging van het kabelgoottracé aan wanden of constructieve elementen en is geschikt voor systeembreedtes van 75 tot 300 mm. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.

De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een verhoogde zinklaagdikte van minimaal 90 µm. Deze zware corrosiebescherming maakt de beugel geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden, conform IEC 61537 en installaties volgens NEN 1010.

De L-beugel heeft een robuuste constructie met een materiaaldikte van 5 mm en is ontworpen voor directe montage aan de wand. De kabelgoot wordt op de horizontale draagarm geplaatst en bevestigd met geschikte bevestigingsmiddelen (niet meegeleverd). De uitvoering is volledig compatibel met ECT60- en ECT100-kabelgoten en bijbehorende systeemcomponenten.

Technische Specificaties

Producttype: Accessoire – L-beugel voor kabelgoot
Systeem: ECT60 en ECT100
Systeembreedte: 75 tot 300 mm
Montage: Wandmontage
Uitvoering: Zonder bevestigingsmateriaal
Materiaal: Koolstofstaal
Materiaaldikte: 5 mm
Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
Zinklaagdikte: minimaal 90 µm
Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010

Typische Toepassingen

Wandmontage van kabelgoten
Ondersteuning van horizontale kabelroutes
Zwaar industriële en buiteninstallaties
Utilitaire en infrastructurele kabeltracés

Beschikbare Materiaalvarianten

TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 90 µm, geschikt voor zwaar industriële en buitenomgevingen.
SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.

Aanvullende Producten

Voor een complete installatie binnen het ECT-systeem zijn de volgende componenten relevant:

Kabelgoten: ECT60 en ECT100 kabelgoten in diverse breedtes
Bevestigingsmateriaal: Ankers en boutsets voor wandmontage
Deksels en klemmen: Voor afwerking en fixatie van kabelgoten

Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere lengtes op aanvraag leverbaar.
