C-beugel Kabelgoot ECT 75mm TV
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Varianten
Productinformatie
| Geschikt voor kabeldraagsysteembreedte : | 75 - 75 mm |
|---|---|
| Geschikt voor kabeldraagsysteemhoogte : | 60 - 100 mm |
| Model : | Open ophang (C-)beugel |
| Geschikt voor draadgoot : | Nee |
| Geschikt voor kabelladder : | Nee |
| Geschikt voor kabelgoot : | Ja |
| Gootbevestiging : | Schroefbaar |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Kleur : | Zink |

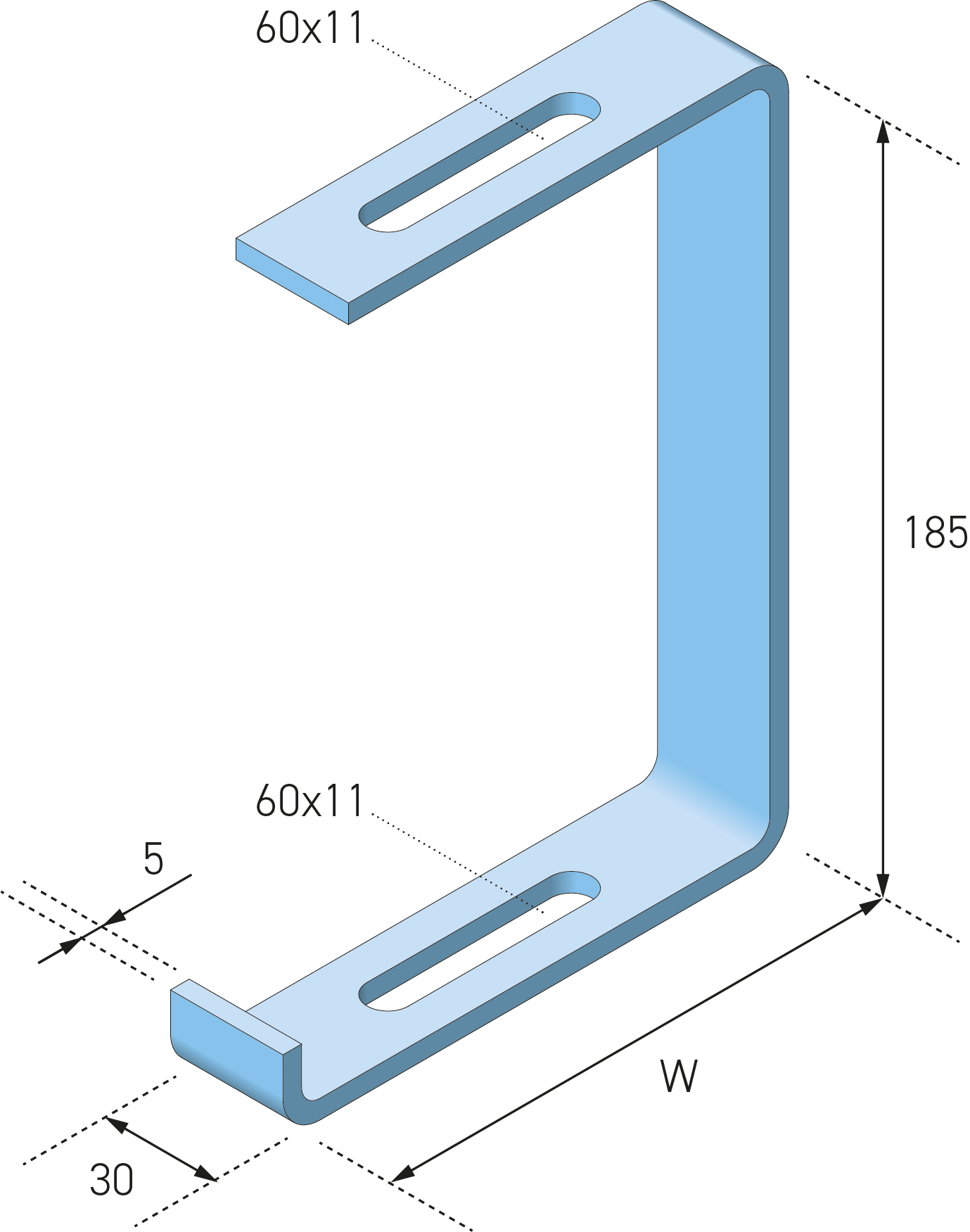

C-beugel voor kabelgoot ECT60 en ECT100 met maatvoering Geschikt voor kabelgoot ECT60 en ECT100, W (breedte) = 70 mm, koolstofstaal, thermisch verzinkt volgens NEN-EN-ISO 1461, minimale laagdikte 90 µm, exclusief bevestigingsmateriaal.
C-beugel ECTCB is een accessoire voor de kabelgootsystemen ECT60 en ECT100 en wordt toegepast voor plafondmontage van kabelgoten. De beugel zorgt voor een stabiele en dragende bevestiging van het kabelgoottracé aan plafonds of bovenliggende constructies en is geschikt voor systeembreedtes van 75 tot 300 mm. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een verhoogde zinklaagdikte van minimaal 90 µm. Deze zware corrosiebescherming maakt de beugel geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden, conform IEC 61537 en installaties volgens NEN 1010.

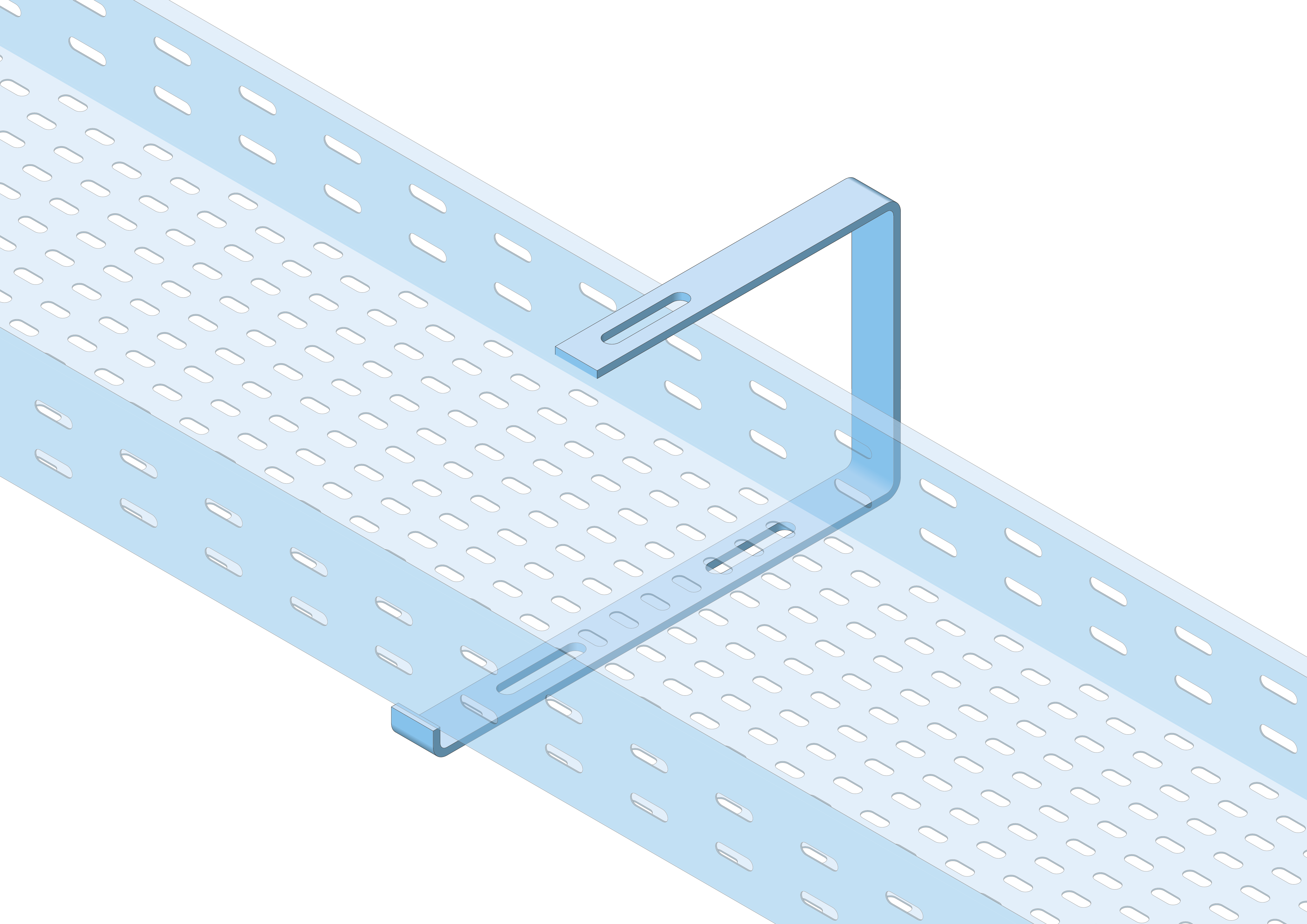

De C-beugel heeft een robuuste constructie en is ontworpen voor directe plafondmontage. De kabelgoot wordt in de beugel geplaatst en bevestigd met geschikte bevestigingsmiddelen (niet meegeleverd). De uitvoering is volledig compatibel met ECT60- en ECT100-kabelgoten en bijbehorende systeemcomponenten.
Technische Specificaties
- Producttype: Accessoire – C-beugel voor kabelgoot
- Systeem: ECT60 en ECT100
- Systeembreedte: 75 tot 300 mm
- Montage: Plafondmontage
- Uitvoering: Zonder bevestigingsmateriaal
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 90 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Plafondmontage van kabelgoten
- Ondersteuning van horizontale kabelroutes aan plafonds
- Zwaar industriële en buiteninstallaties
- Utilitaire en infrastructurele kabeltracés
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 90 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT-systeem zijn de volgende componenten relevant:
- Kabelgoten: ECT60 en ECT100 kabelgoten in diverse breedtes
- Bevestigingsmateriaal: Ankers en boutsets voor plafondmontage
- Deksels en klemmen: Voor afwerking en fixatie van kabelgoten
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere lengtes op aanvraag leverbaar.
