T-stuk Kabelgoot ECT100 150mm RVS316 | 50 mm | 150 mm | 100 mm | Roestvast staal 316

Varianten

Productnummer

ECTET100-100-HDG

Voor gootbreedte

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-150-HDG

Voor gootbreedte:

150 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-200-HDG

Voor gootbreedte:

200 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-300-HDG

Voor gootbreedte:

300 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-400-HDG

Voor gootbreedte:

400 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-500-HDG

Voor gootbreedte:

500 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-600-HDG

Voor gootbreedte:

600 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-100-SS316

Voor gootbreedte

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-150-SS316

Voor gootbreedte:

150 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-200-SS316

Voor gootbreedte:

200 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-300-SS316

Voor gootbreedte:

300 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-400-SS316

Voor gootbreedte:

400 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-500-SS316

Voor gootbreedte:

500 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-600-SS316

Voor gootbreedte:

600 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-100-SS304

Voor gootbreedte

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-150-SS304

Voor gootbreedte:

150 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-200-SS304

Voor gootbreedte:

200 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-300-SS304

Voor gootbreedte:

300 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-400-SS304

Voor gootbreedte:

400 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-500-SS304

Voor gootbreedte:

500 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-600-SS304

Voor gootbreedte:

600 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-100-PG

Voor gootbreedte

Radius

Geschikt voor kabelgoothoogte

Voor gootbreedte:

100 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-150-PG

Voor gootbreedte:

150 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-200-PG

Voor gootbreedte:

200 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-300-PG

Voor gootbreedte:

300 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-400-PG

Voor gootbreedte:

400 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-500-PG

Voor gootbreedte:

500 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productnummer

ECTET100-600-PG

Voor gootbreedte:

600 mm

Radius:

50 mm

Geschikt voor kabelgoothoogte:

100 mm

Productinformatie

Geschikt voor kabelgoothoogte :	100 mm
Geschikt voor kabelgootbreedte :	150 mm
Bouwvorm :	T-stuk horizontaal
Voor verbinding met schroeven :	Ja
Voor schroefloze verbinding :	Nee
Model :	Geïntegreerde verbinder
Binnenstraal :	50 mm
Materiaal :	Roestvaststaal (RVS)
Materiaalkwaliteit :	Roest- en zuurbestendig staal
Kleur :	Roestvaststaal ( RVS )

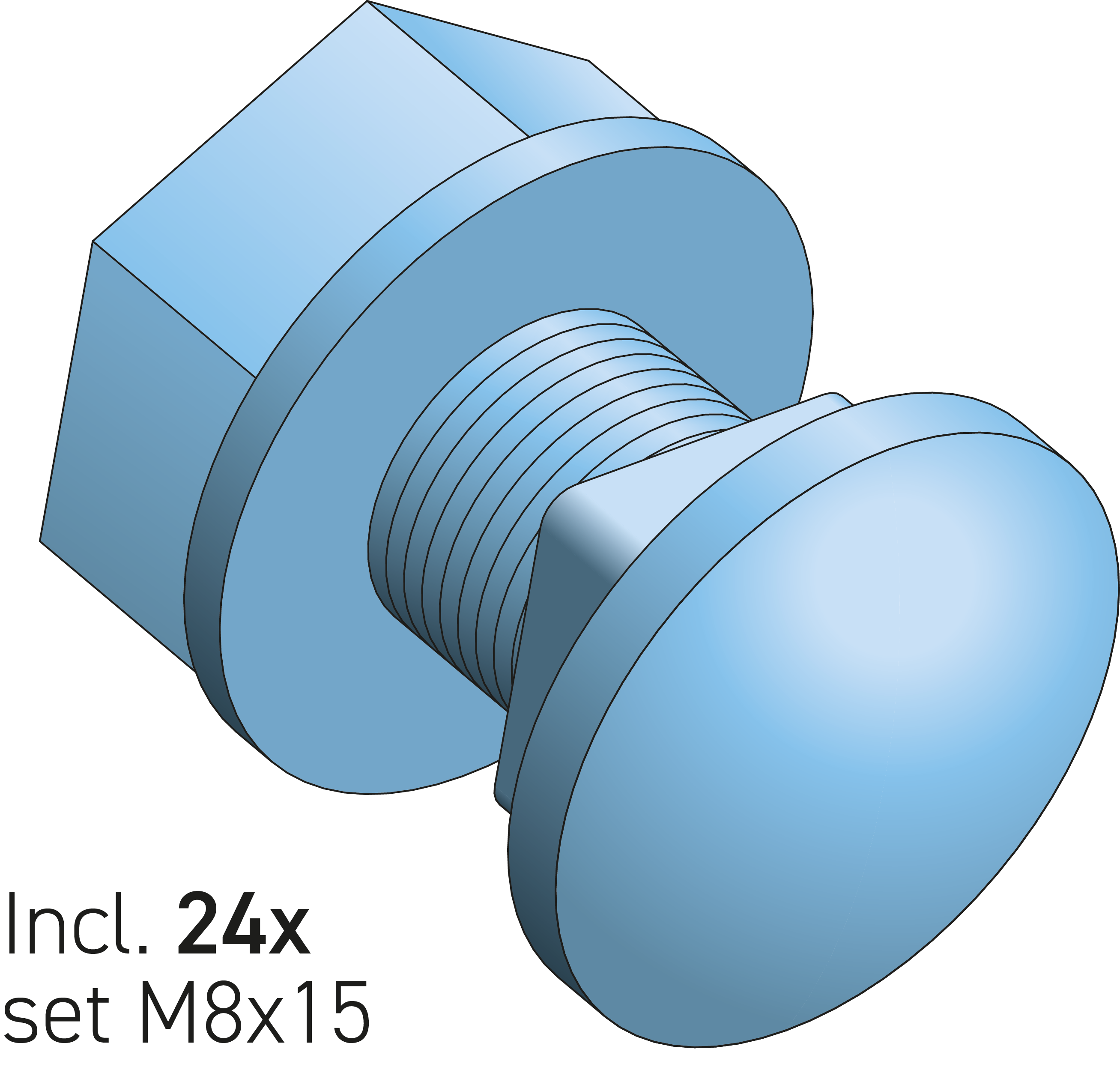

T-stuk voor kabelgoot ECT100 met maatvoering H = 100 mm, W (breedte) = 145 mm, E (dikte) = 1,0 mm, roestvrijstaal 316, inclusief 24x EFS08x15-316 Eurostrut bevestigingsset (slotbout M08x15, moer en sluitring).

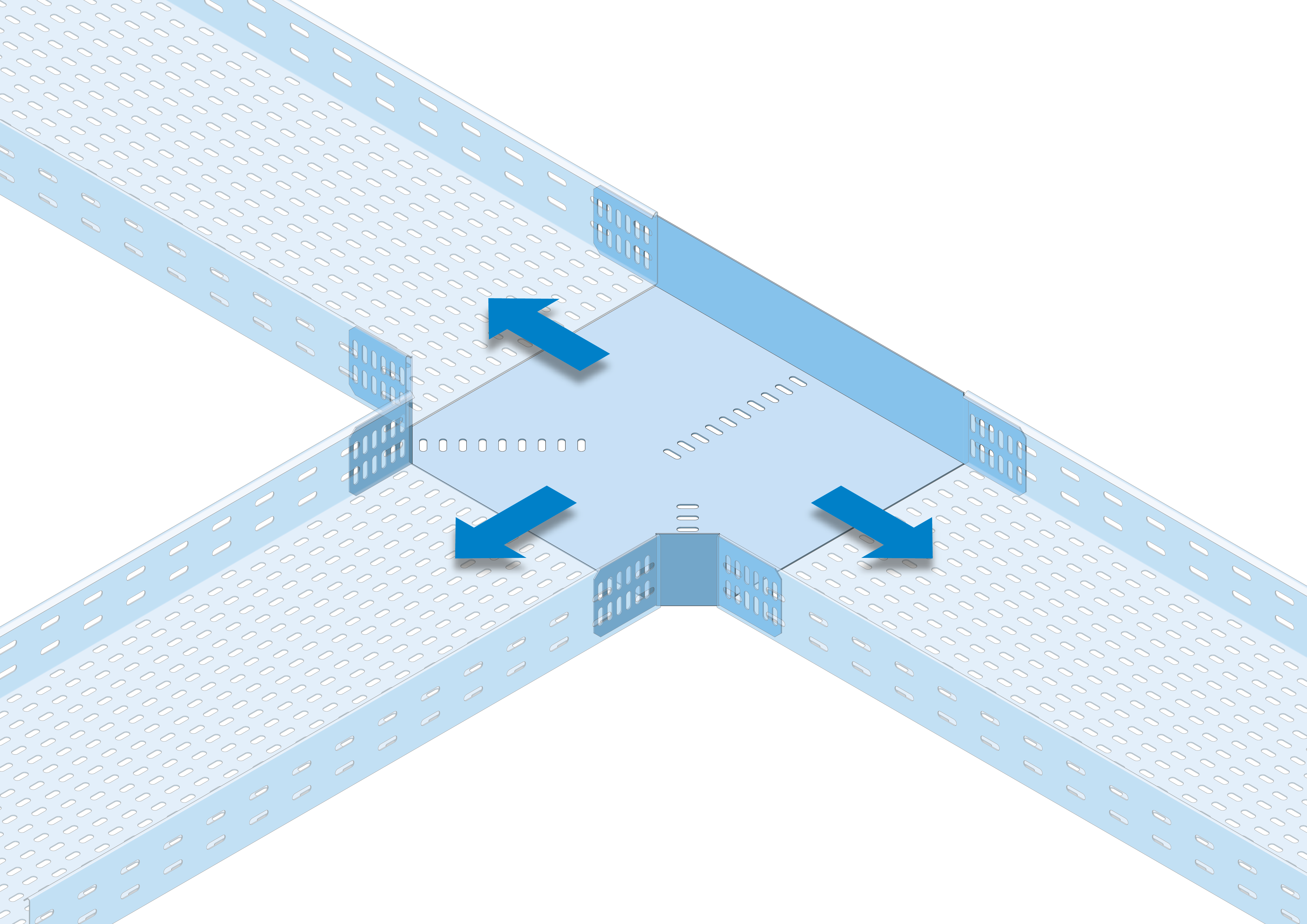

T-stuk ECTET100 is een accessoire voor het ECT100-kabelgootsysteem en wordt toegepast voor het realiseren van een horizontale aftakking binnen kabelroutes. Dit accessoire maakt het mogelijk om kabels in drie richtingen te verdelen, terwijl een continue en mechanisch stabiele kabeldraagsysteemstructuur behouden blijft. Het T-stuk is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties waar een gestructureerde kabelverdeling vereist is.

De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten. Dit waarborgt een betrouwbare corrosiebescherming bij verhoogde mechanische en omgevingsbelasting, conform IEC 61537 en installaties volgens NEN 1010.

Het T-stuk is uitgevoerd als een vast horizontaal hulpstuk voor directe koppeling aan ECT100-kabelgoten. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 24x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring), wat een snelle en uitlijningsvaste montage mogelijk maakt. Het accessoire is volledig compatibel met overige ECT100-componenten en zorgt voor een uniforme en doorlopende kabelgootinstallatie.

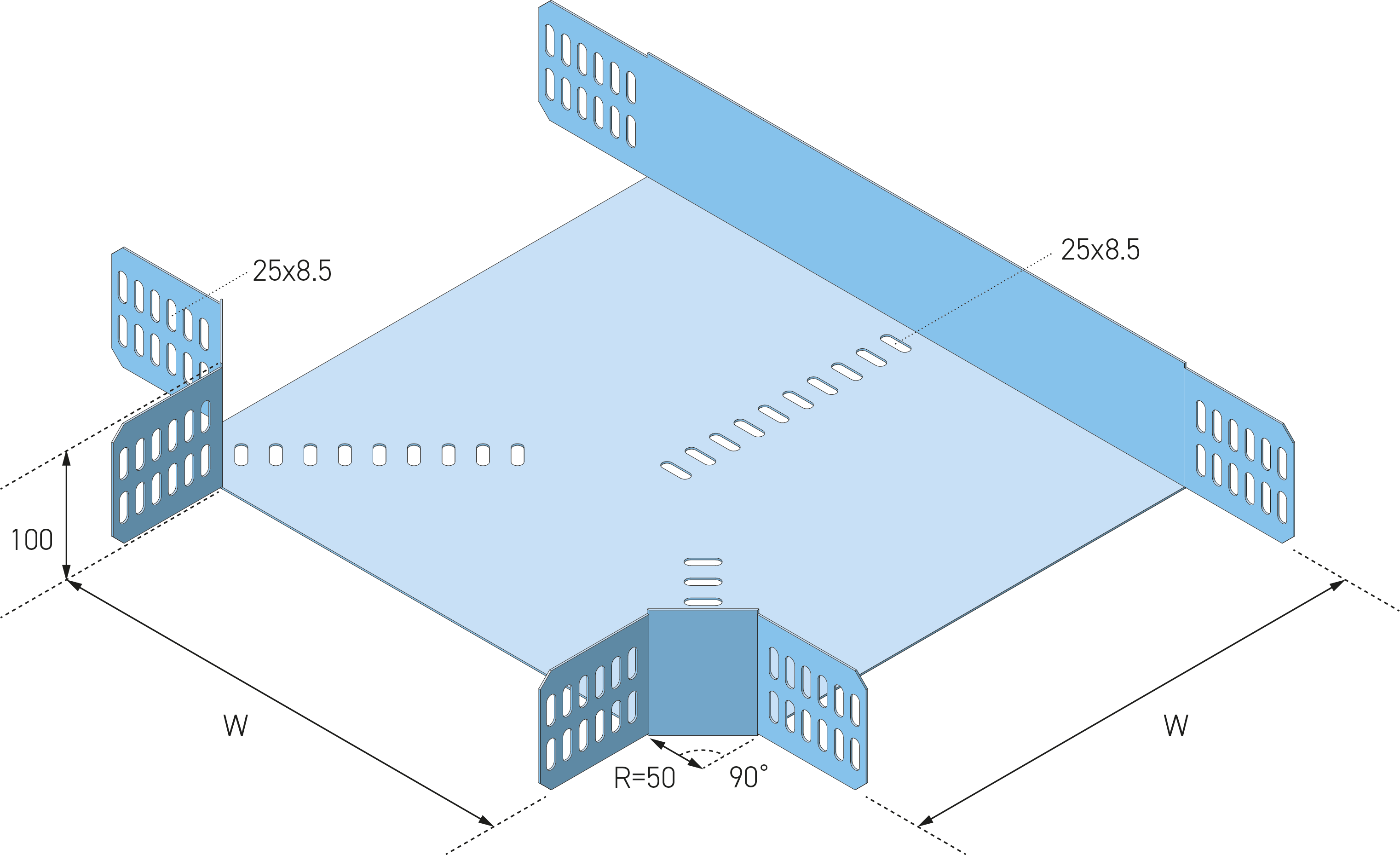

Technische Specificaties

Producttype: T-stuk voor kabelgoot met gelijke breedtes
Systeem: ECT100
Systeemhoogte: 100 mm
Systeembreedte: 100 tot 600 mm
Materiaaldikte: 1.0 tot 1.5 mm
Hoek: 90°
Radius: 50 mm
Perforatie verbinders: 25 x 8.5 mm
Perforatie bodem: 25 x 8.5 mm
Materiaal: Koolstofstaal
Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
Zinklaagdikte: minimaal 60 µm
Verbindingswijze: Geschroefd
Uitvoering: Met geïntegreerde verbinders, inclusief 24x EFS08x15 bevestigingsset (slotbout M08x15, moer en sluitring)
Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Bouwvorm: T-stuk horizontaal
Met bovendeel: Nee
Zijperforatie: Nee
Bodemperforatie: Ja

Typische Toepassingen

Horizontale aftakkingen binnen kabelgootsystemen
Verdeling van kabelroutes in drie richtingen
Zwaar industriële en buiteninstallaties
Utilitaire en infrastructurele kabeltracés

Beschikbare Materiaalvarianten

TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 60 µm, geschikt voor zwaar industriële en buitenomgevingen.
SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.

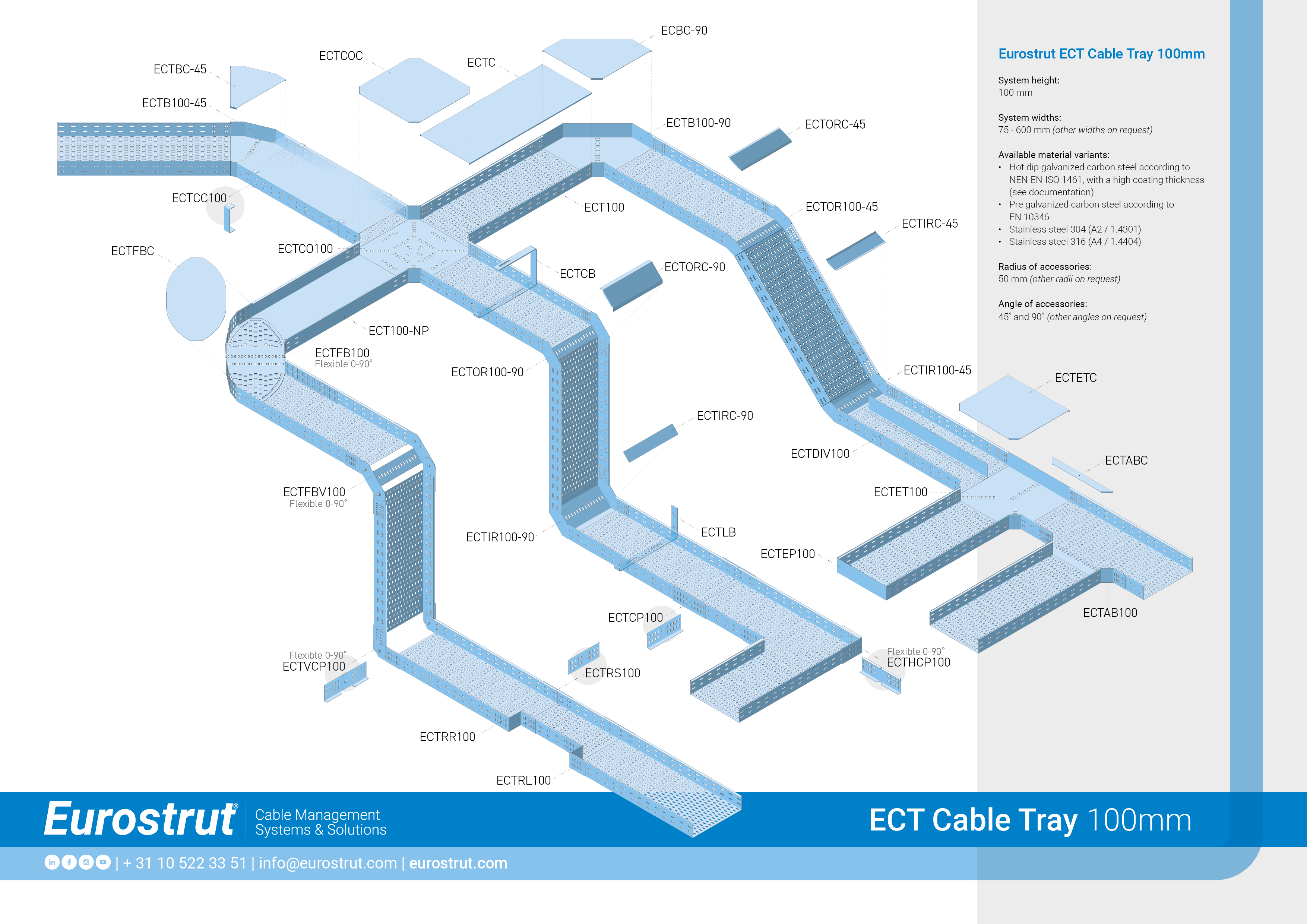

Aanvullende Producten

Voor een complete installatie binnen het ECT100-systeem zijn de volgende componenten relevant:

Kabelgoten: ECT100 kabelgoten in diverse breedtes
Koppelstukken: Voor lengteverbindingen
Bochten en hulpstukken: Voor richtingsveranderingen
Beugels: Wand-, plafond- en pendelbeugels
Deksels en klemmen: Voor afscherming en fixatie

Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere breedtes, radii en hoeken op aanvraag leverbaar.
