Bocht 90° Kabelladder ECL60 300mm RVS304
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Varianten
Productinformatie
| Richtingsverandering : | Horizontaal |
|---|---|
| Uitvoering zijligger : | Profiel (open vorm) |
| Zijperforatie : | Ja |
| Uitvoeringsvorm sport : | Profiel geperforeerd |
| Hoek : | 90° |
| Bochtuitvoering : | Gladde bocht |
| Scharnierend : | Nee |
| Geschikt voor kabelladderbreedte : | 300 mm |
| Model : | Meegeleverde verbinder |
| Binnenstraal : | 300 mm |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | RVS 304 (1.4301) |
| Oppervlaktebescherming : | Onbehandeld |
| Geschikt voor kabelladderhoogte : | 60 mm |
voor Eurostrut Kabelladder ECL60, H=60mm, B=300mm, D=3,0mm, R=300, Roestvrijstaal 304, inclusief 4x ESL-SB-S304 Eurostrut bevestigingsset (slotbout M10x20, moer en sluitring) Op aanvraag geproduceerd. Levertijd ongeveer 5-6 weken. Heavy Duty.
De horizontale bocht 90° EFB60 is een hulpstuk voor het ECL60-kabelladdersysteem en wordt toegepast voor het realiseren van een horizontale richtingsverandering van 90° binnen kabeltracés. De bocht waarborgt een vloeiende kabelgeleiding en behoudt de mechanische continuïteit van het kabelladdersysteem. Het hulpstuk is geschikt voor utiliteits-, industriële en infrastructurele installaties en sluit naadloos aan op rechte ECL60 kabelladders.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige corrosiebescherming van alle oppervlakken, lasverbindingen en snijranden. Daarnaast is de bocht leverbaar in roestvast staal AISI 304 (1.4301) en AISI 316L (1.4404) voor toepassingen in corrosieve of hygiënische omgevingen. Op aanvraag is tevens een RAL-poedercoating beschikbaar.
De horizontale bocht heeft een standaardhoek van 90° met een radius van 300 mm en is vervaardigd uit 3 mm staal voor een hoge constructieve sterkte. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 4x ESL-SB M10x20 bevestigingsset (slotbout M10x20, moer en sluitring), waardoor een snelle, stabiele en uitlijningsvaste montage mogelijk is. Het hulpstuk is volledig compatibel met alle ECL60 kabelladders, koppelstukken en overige systeemcomponenten.
Technische Specificaties
- Producttype: Horizontale bocht 90° voor kabelladder
- Systeem: ECL60
- Systeemhoogte: 60 mm
- Nominale breedte: 100 tot 600 mm
- Werkelijke buitenbreedte: nominale breedte + 11 mm
- Standaardhoek: 90°
- Radius: 300 mm
- Materiaaldikte: 3 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: 60 tot 70 µm
- Uitvoering: Met geïntegreerde verbinders, inclusief 4x ESL-SB M10x20 bevestigingsset (slotbout M10x20, moer en sluitring)
- Verbindingswijze: Geschroefd
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Horizontale richtingsveranderingen van 90° in kabeltracés
- Industriële installaties
- Utiliteitsbouw
- Datacenters en technische ruimten
- Machine- en procesinstallaties
- Infrastructuurprojecten
Beschikbare Materiaalvarianten
- HDG: Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm, geschikt voor industriële en buitenomgevingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316L (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
- RAL: RAL-gepoedercoat koolstofstaal, op aanvraag leverbaar voor projectspecifieke toepassingen.
Aanvullende Producten

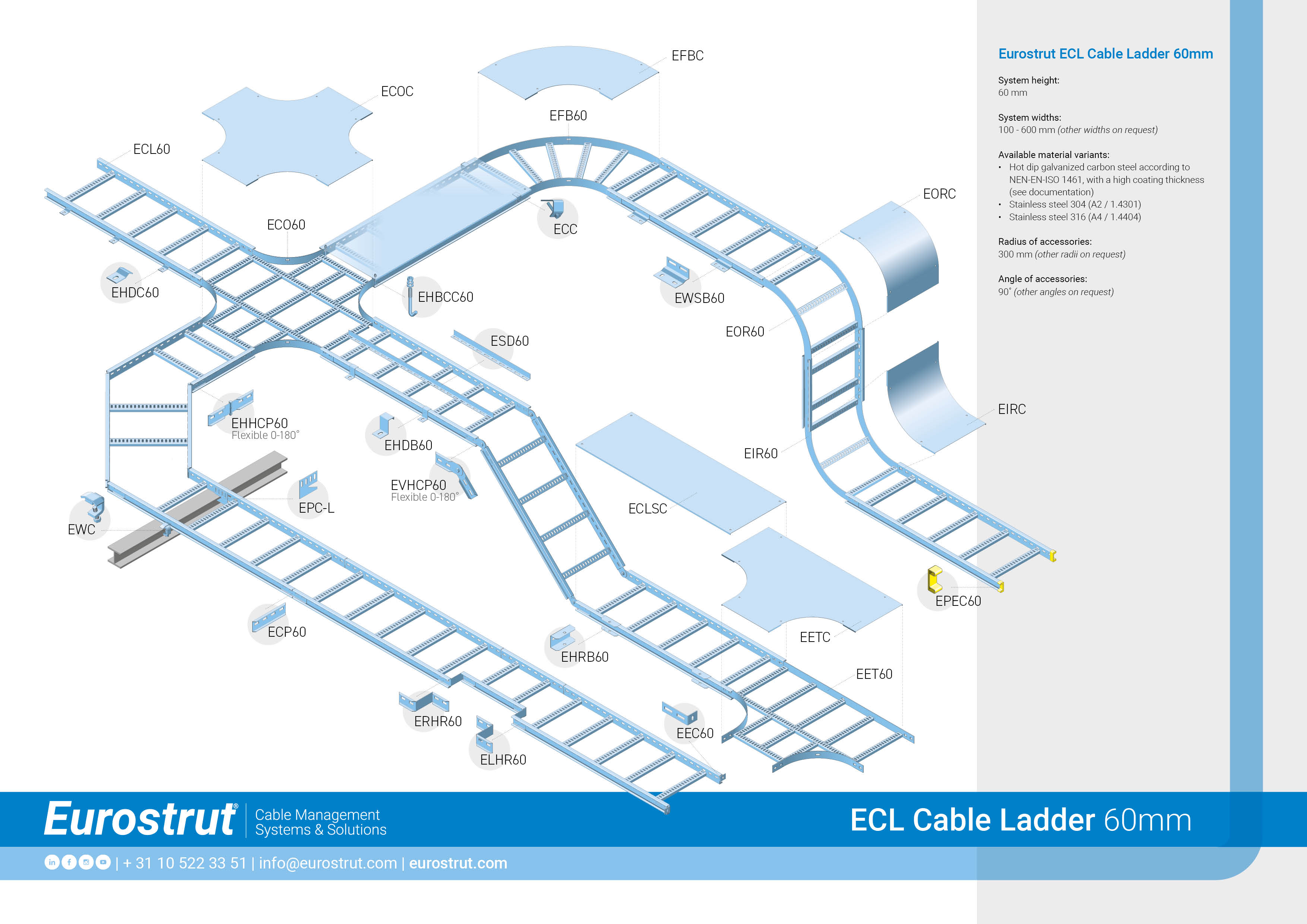

Voor een complete installatie binnen het ECL60-systeem zijn de volgende componenten beschikbaar:
- Kabelladders: ECL60 kabelladders in diverse breedtes en lengtes.
- Koppelstukken: Voor lengteverbindingen van kabelladders.
- Overige hulpstukken: Verticale bochten, T-stukken, kruisstukken, stijgstukken, valstukken en verloopstukken.
- Ophangsystemen: Wandconsoles, plafondbeugels, pendels en montagerails.
- Bevestigingsmaterialen: ESL-SB boutsets en overige montagematerialen.
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes, radii en hoeken op aanvraag leverbaar.
