Kabelladder ECL60 400mm RVS316
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Varianten
Productinformatie
| Uitvoering zijligger : | Profiel (open vorm) |
|---|---|
| Zijperforatie : | Ja |
| Uitvoeringsvorm sport : | Profiel geperforeerd |
| Bevestiging sport : | Gelast |
| Hoogte : | 60 mm |
| Breedte : | 400 mm |
| Lengte : | 6000 mm |
| Werkende lengte : | 6000 mm |
| Sportafstand hart/hart : | 250 mm |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | RVS 316 L (1.4404) |
| Oppervlaktebescherming : | Onbehandeld |
| Kleur : | Roestvaststaal ( RVS ) |
H=60mm, B=400mm, L=6000mm, D=1,5mm, Roestvrijstaal 316. Op aanvraag geproduceerd. Levertijd ongeveer 5-6 weken. Heavy Duty.
De ECL60 kabelladder is ontworpen voor het veilig en overzichtelijk dragen van voedings-, stuur- en datakabels binnen utiliteits-, industriële en infrastructurele installaties. De open ladderconstructie biedt optimale ventilatie van de bekabeling en maakt eenvoudige montage, aftakkingen en kabelondersteuning over langere trajecten mogelijk. De kabelladder is geschikt voor montage aan wand-, plafond- en vloerconstructies en is volledig compatibel met het Eurostrut kabelladdersysteem.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm. De thermische verzinking wordt uitgevoerd na fabricage en beschermt alle oppervlakken, lasverbindingen en snijranden tegen corrosie. Daarnaast is de kabelladder leverbaar in roestvast staal AISI 304 (1.4301) en AISI 316L (1.4404) voor toepassingen in corrosieve of hygiënische omgevingen. Op aanvraag is tevens een RAL-poedercoating beschikbaar.

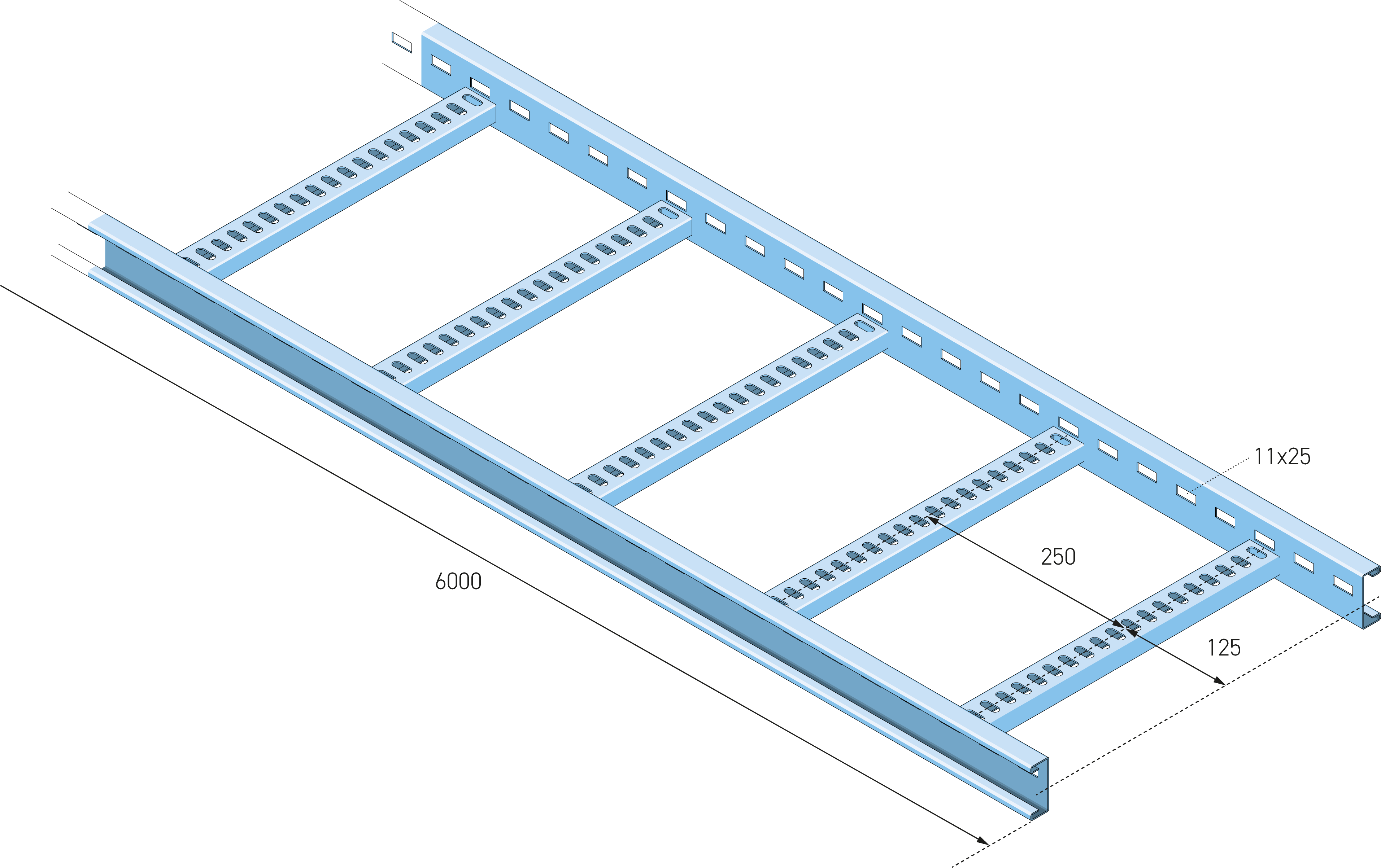

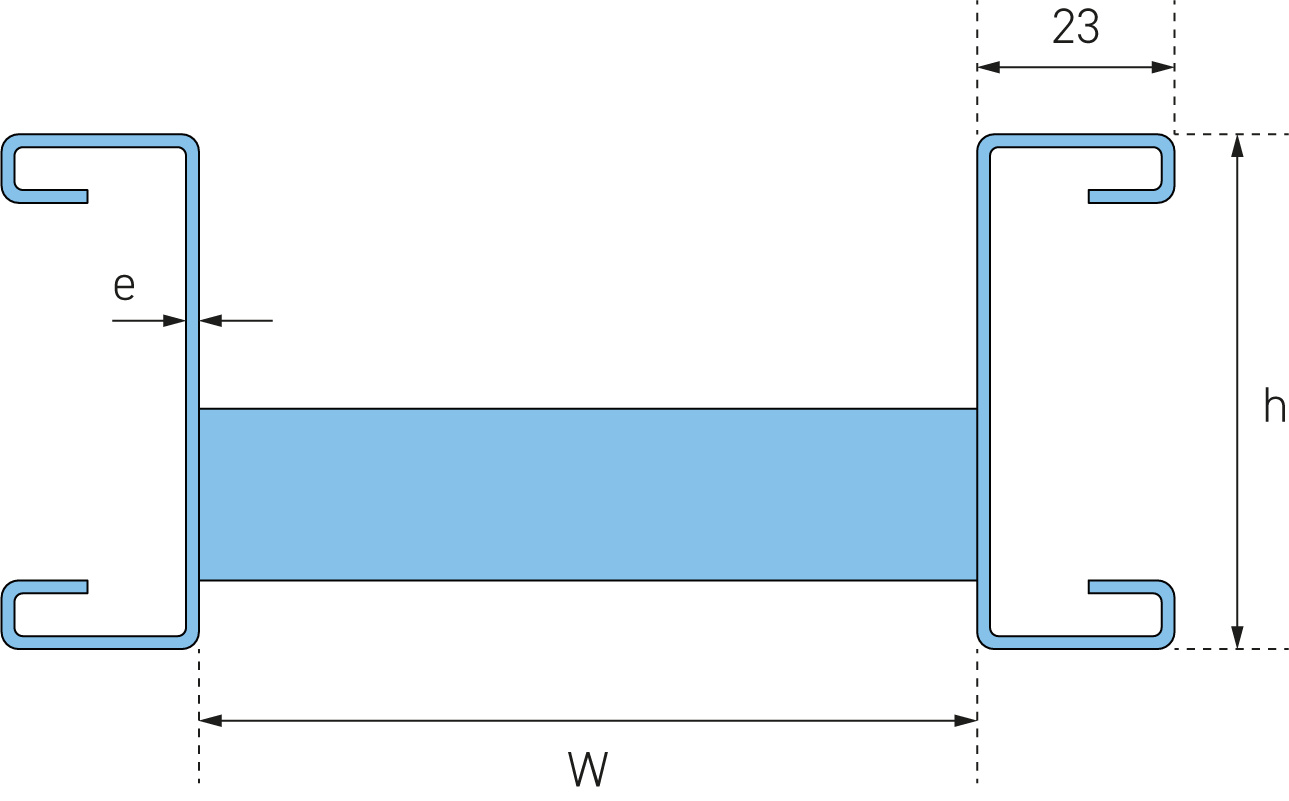

De kabelladder heeft een zijhoogte van 60 mm en is opgebouwd uit gelaste sporten met een onderlinge afstand van 250 mm. Alle sporten zijn aan beide zijden volledig aan de langsliggers gelast voor een hoge constructieve sterkte. De langsliggers zijn voorzien van één perforatierij voor montage van bevestigingsmaterialen en accessoires. De kabelladder is geschikt voor toepassing met koppelstukken, bochten, T-stukken, kruisstukken, stijgstukken, valstukken, ophangsystemen, consoles en overige ECL60-systeemcomponenten.
Technische Specificaties
- Producttype: Kabelladder
- Systeem: ECL60
- Systeemhoogte: 60 mm
- Nominale breedte: 100 tot 600 mm
- Werkelijke buitenbreedte: nominale breedte + 46 mm
- Standaard lengte: 6000 mm
- Materiaaldikte: 1,5 mm
- Sportafstand: 250 mm
- Uitvoering sporten: Aan beide zijden gelast
- Langsliggers: Eén perforatierij
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: 60 tot 70 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Hoofd- en distributietracés voor voedingskabels
- Industriële installaties
- Utiliteitsbouw
- Datacenters en technische ruimten
- Infrastructuurprojecten
- Machine- en procesinstallaties
Beschikbare Materiaalvarianten
- HDG: Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm, geschikt voor industriële en buitenomgevingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316L (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
- RAL: RAL-gepoedercoat koolstofstaal, op aanvraag leverbaar voor projectspecifieke toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECL60-systeem zijn de volgende componenten beschikbaar:

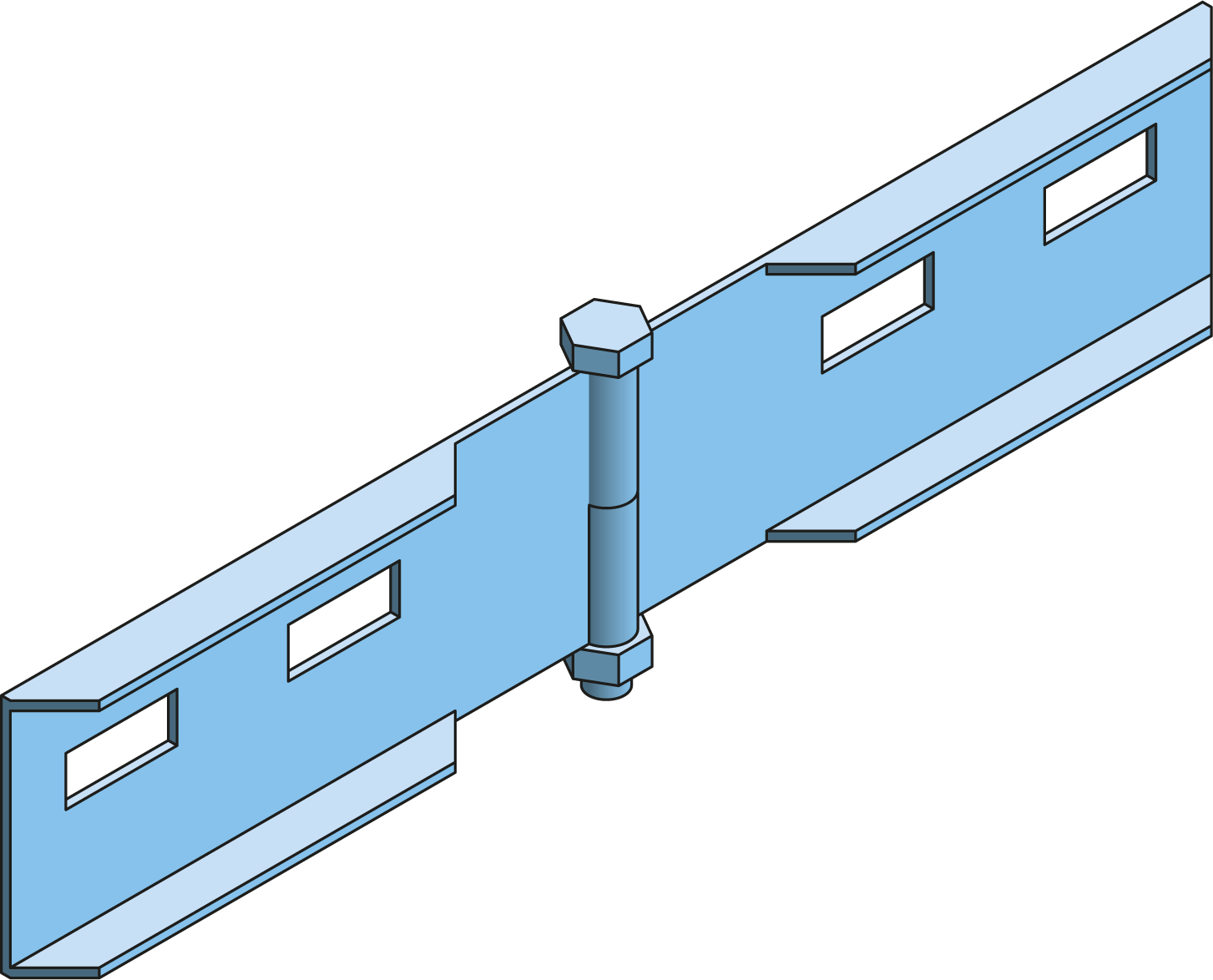

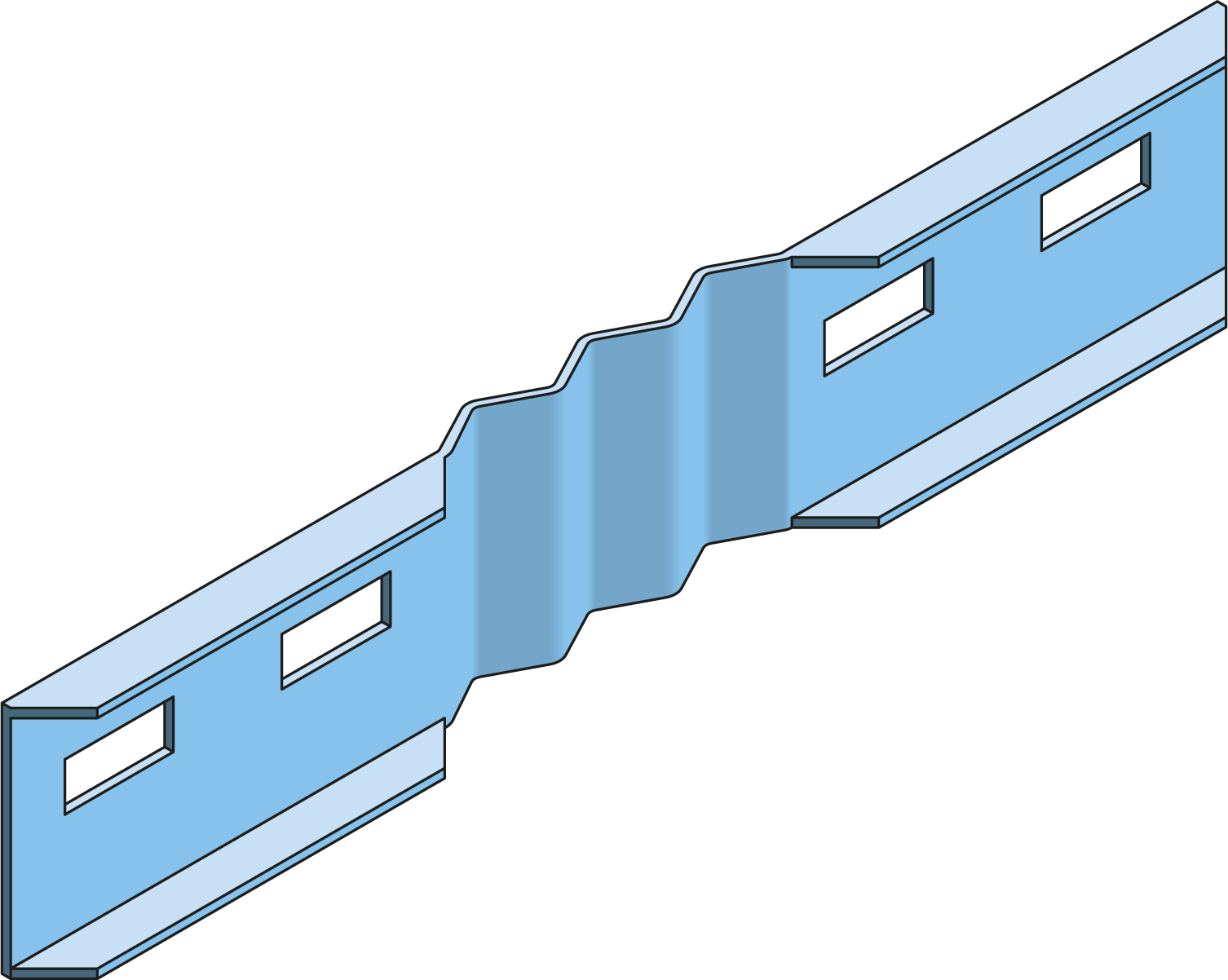

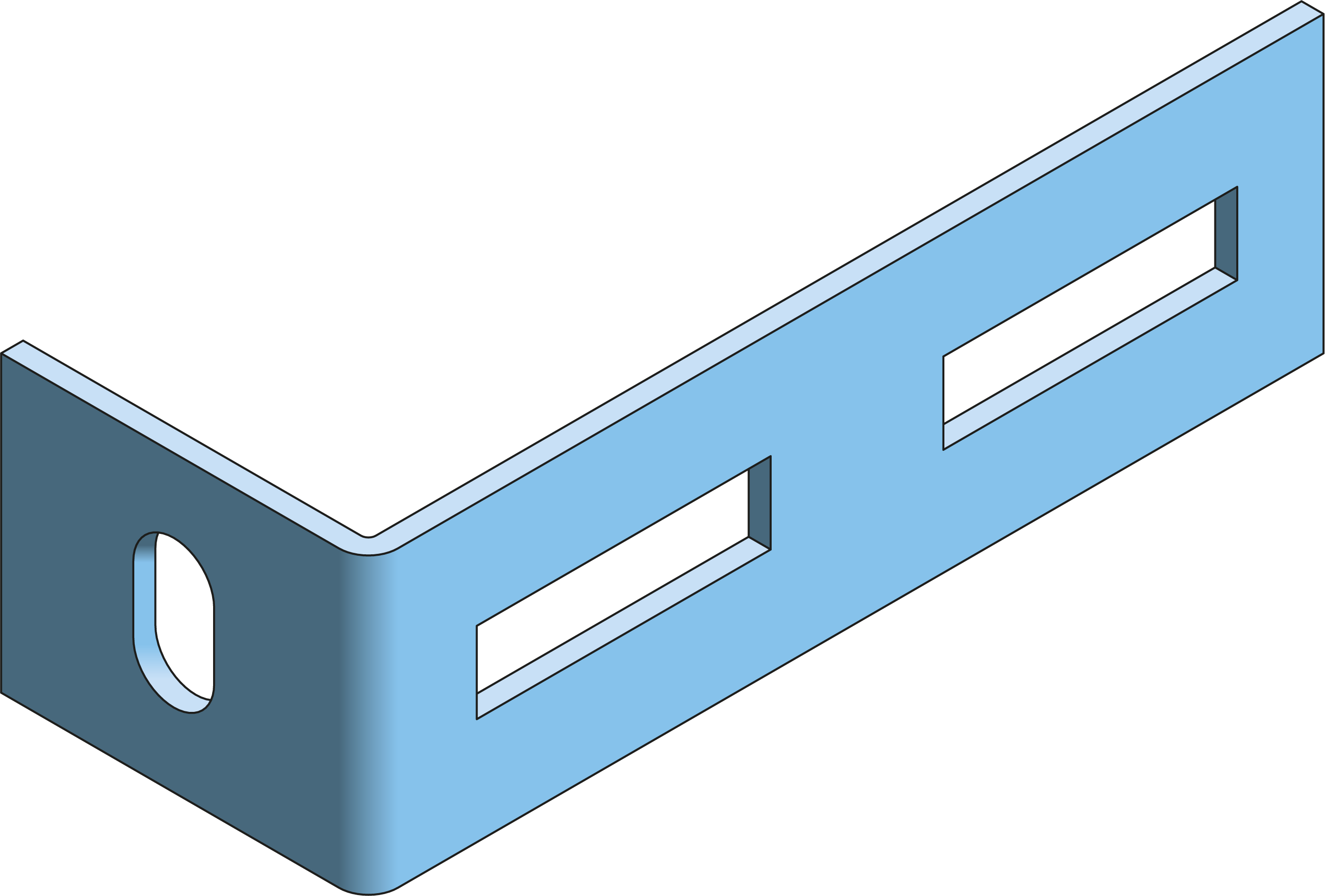

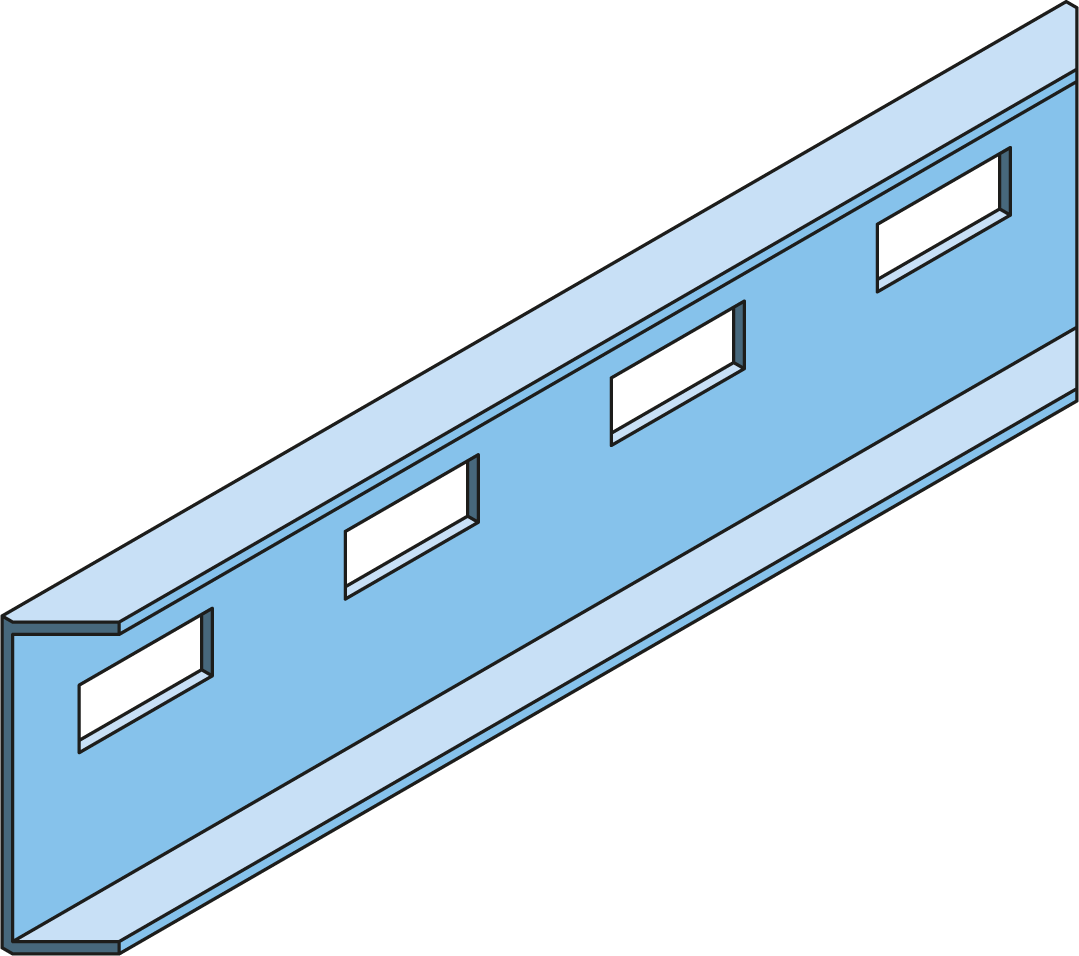

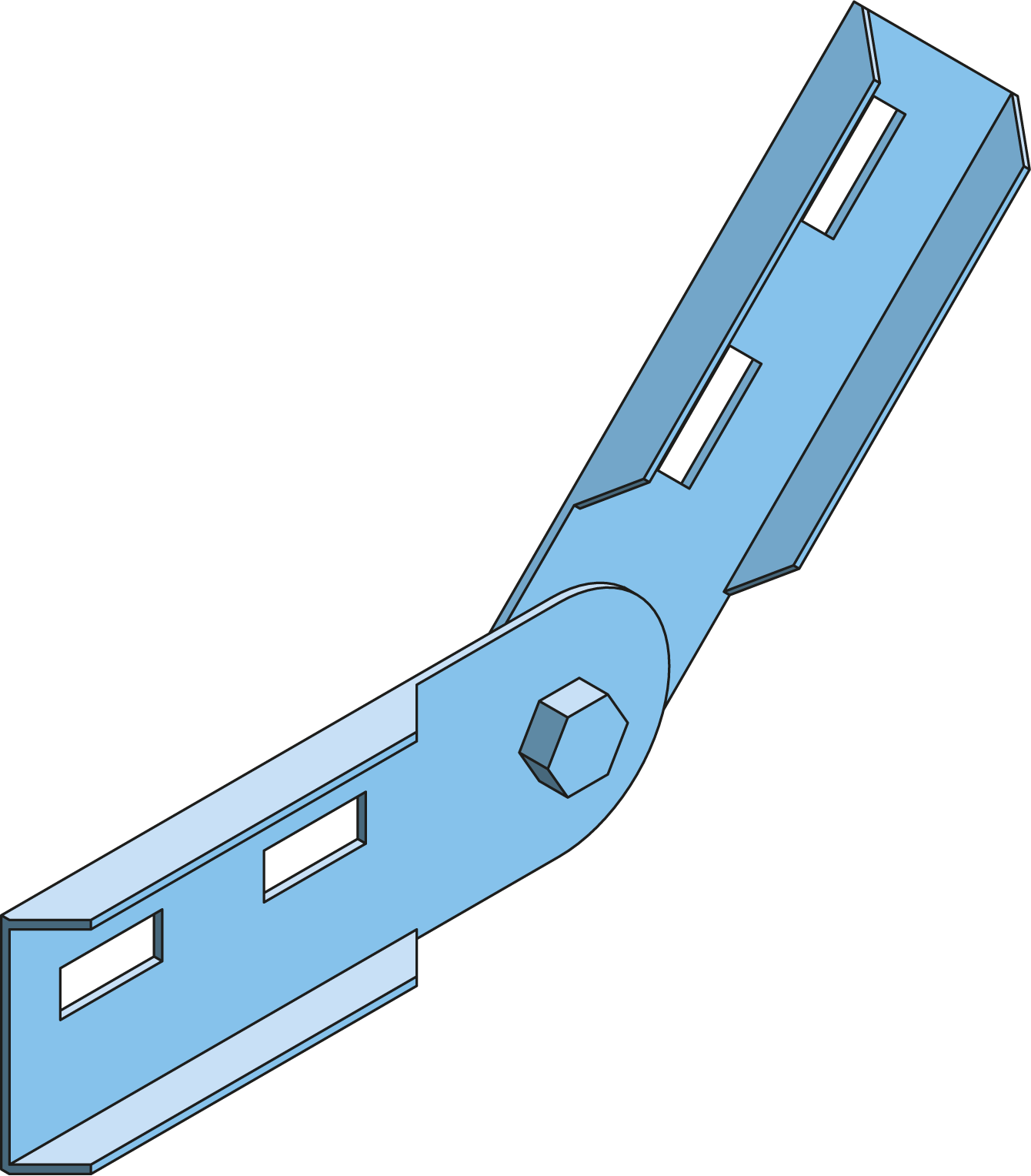

- Koppelstukken: Voor lengteverbindingen van kabelladders.

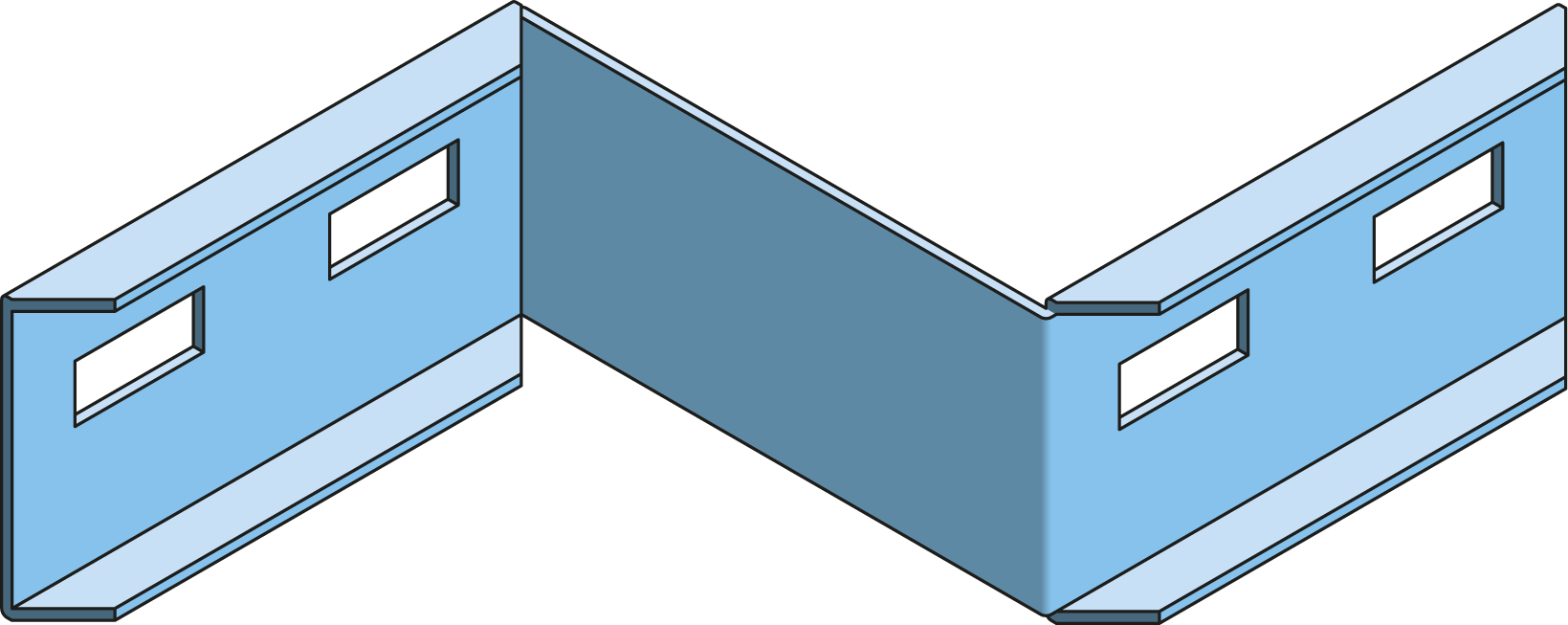

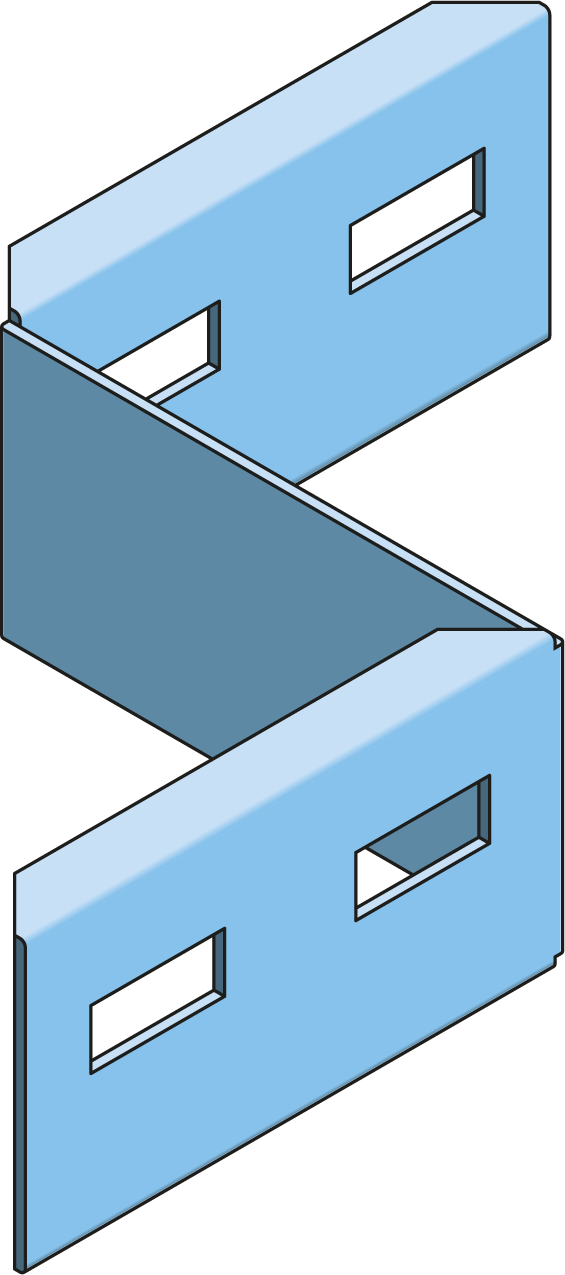

- Bochten en hulpstukken: Horizontale en verticale bochten, T-stukken, kruisstukken, stijgstukken, valstukken en verloopstukken.

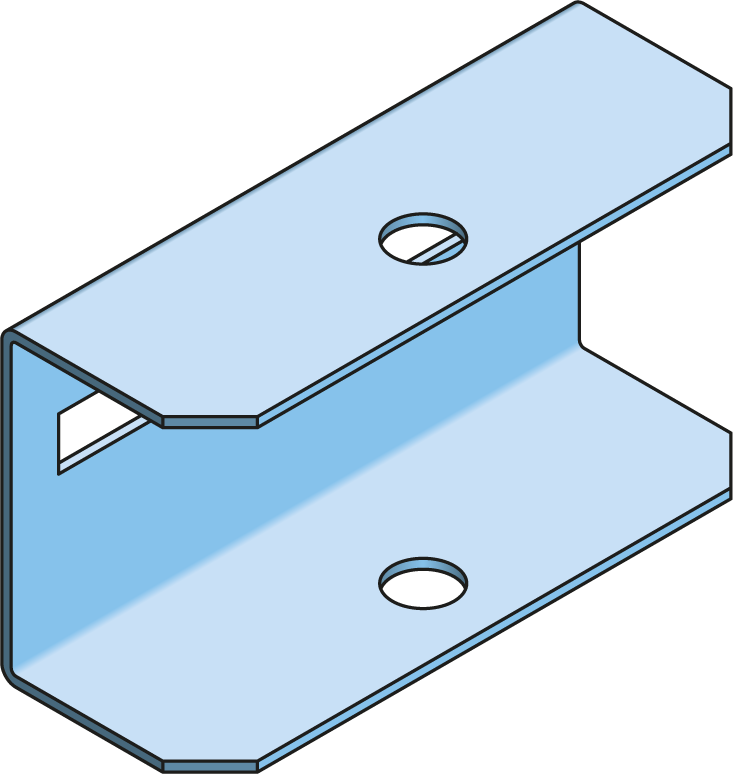

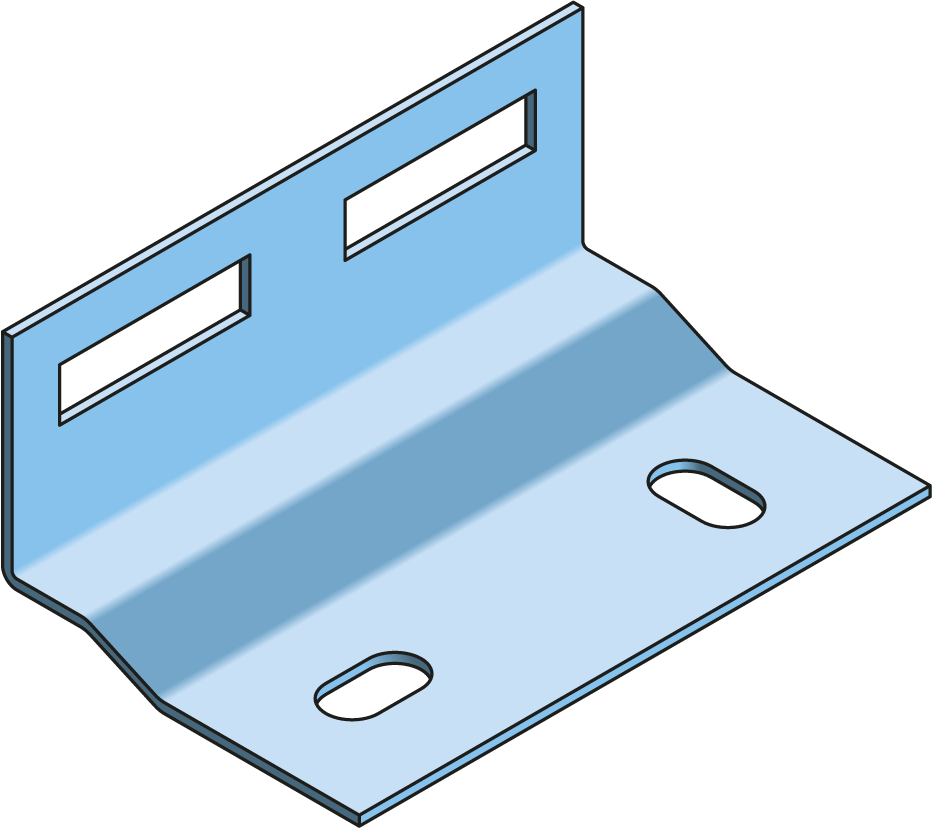

- Ophangsystemen: Wandconsoles, plafondbeugels, pendels en montagerails.

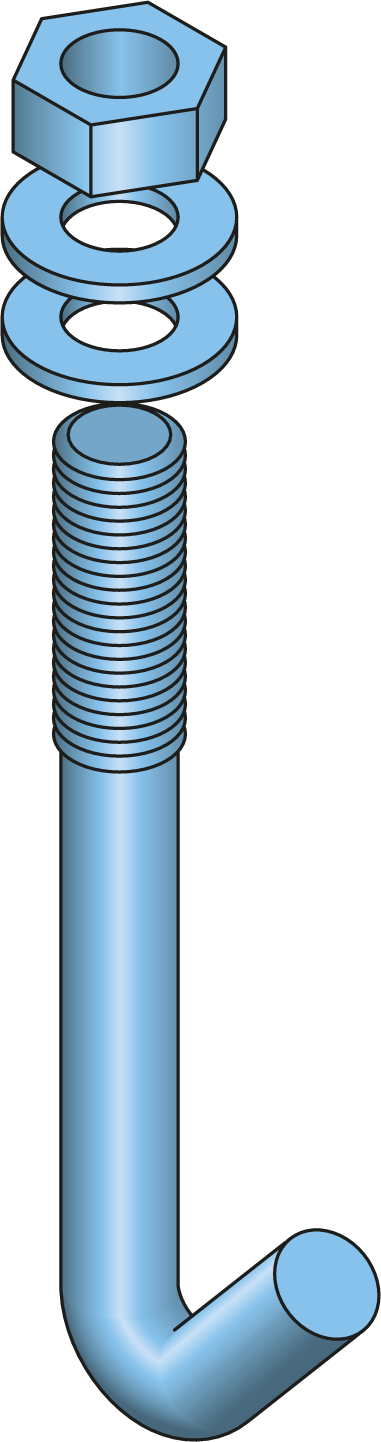

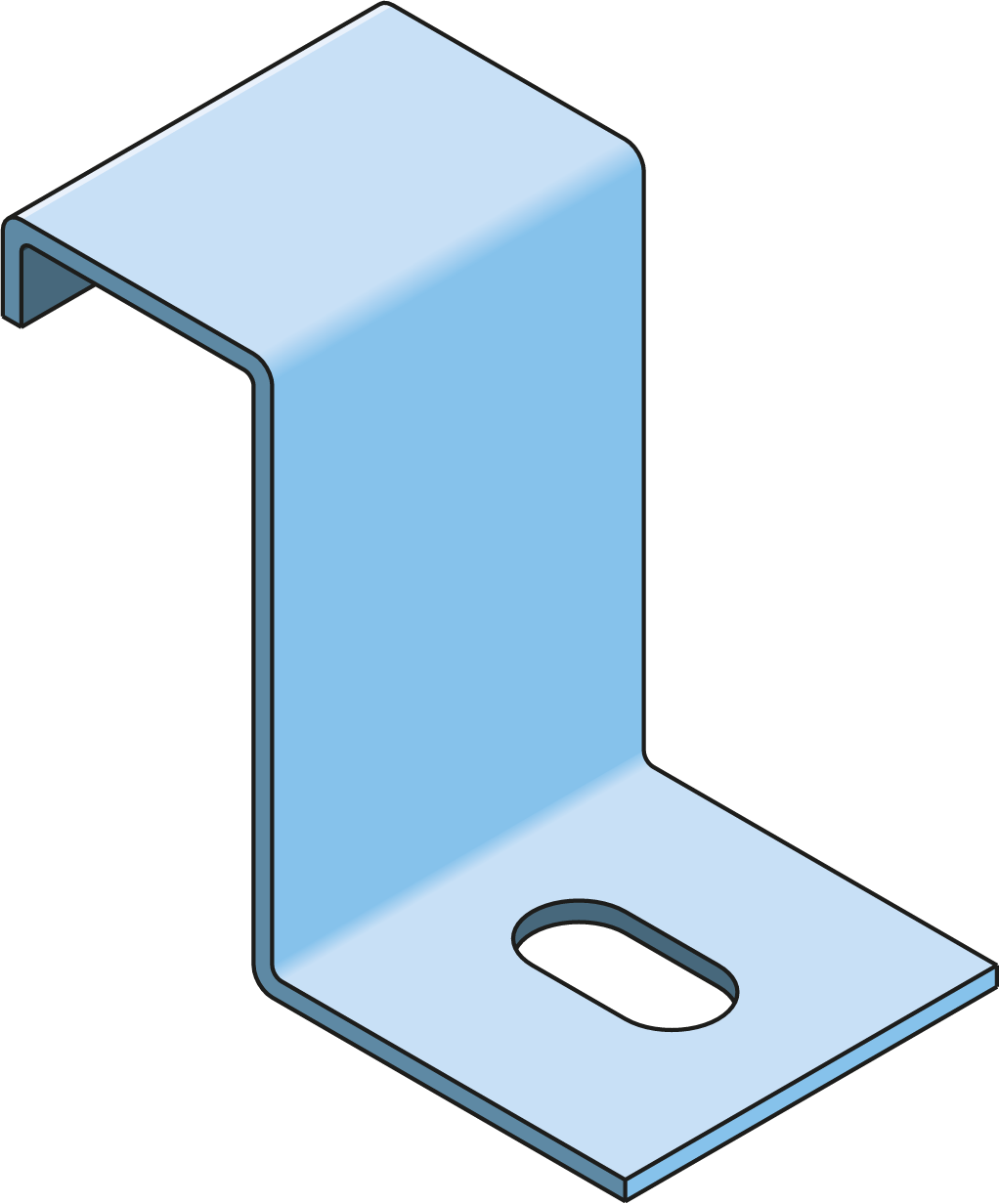

- Bevestigingsmaterialen: Boutsets, klemmen en overige montagematerialen.

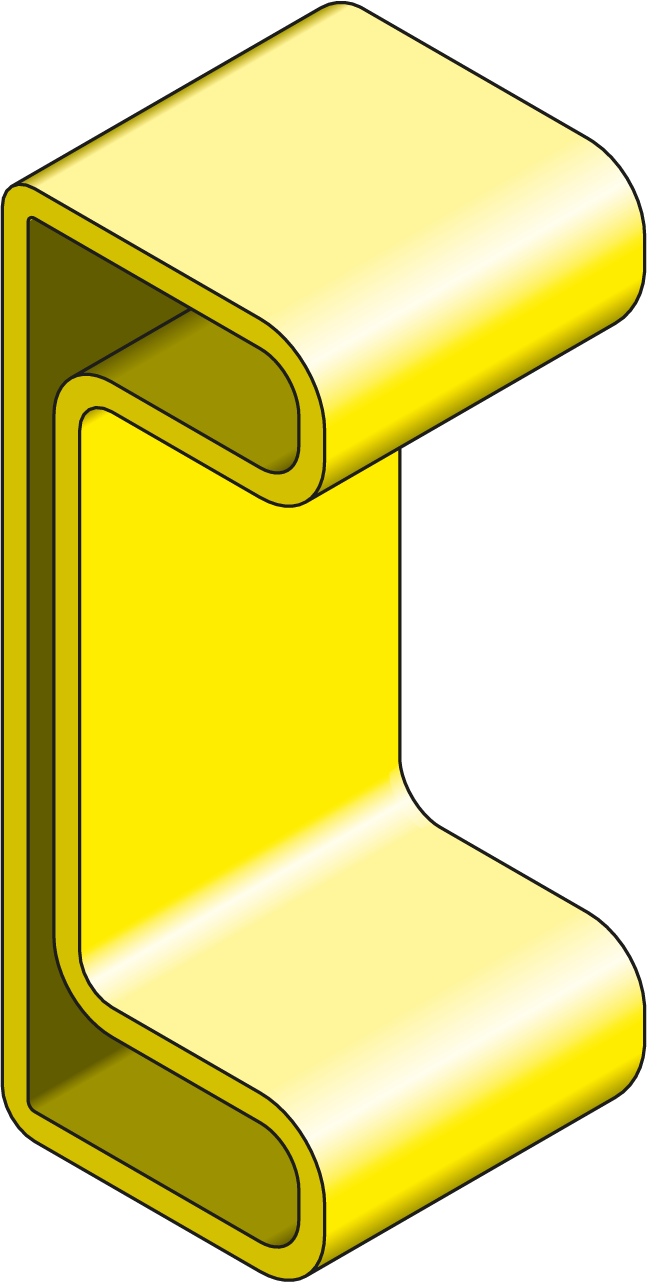

- Scheidingsschotten en accessoires: Voor kabelscheiding en aanvullende functionaliteit.
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en lengtes op aanvraag leverbaar.
