Verloopstuk Links Kabelladder ECL60 250mm RVS316
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Varianten
Productinformatie
| Uitvoering zijligger : | Vlak profiel (strip) |
|---|---|
| Breedte (groot) : | 250 mm |
| Bouwvorm : | Reducering naar links |
| Hoogte van de zijligger : | 60 mm |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Overig |
| Oppervlaktebescherming : | Overig |
| Kleur : | Roestvaststaal ( RVS ) |

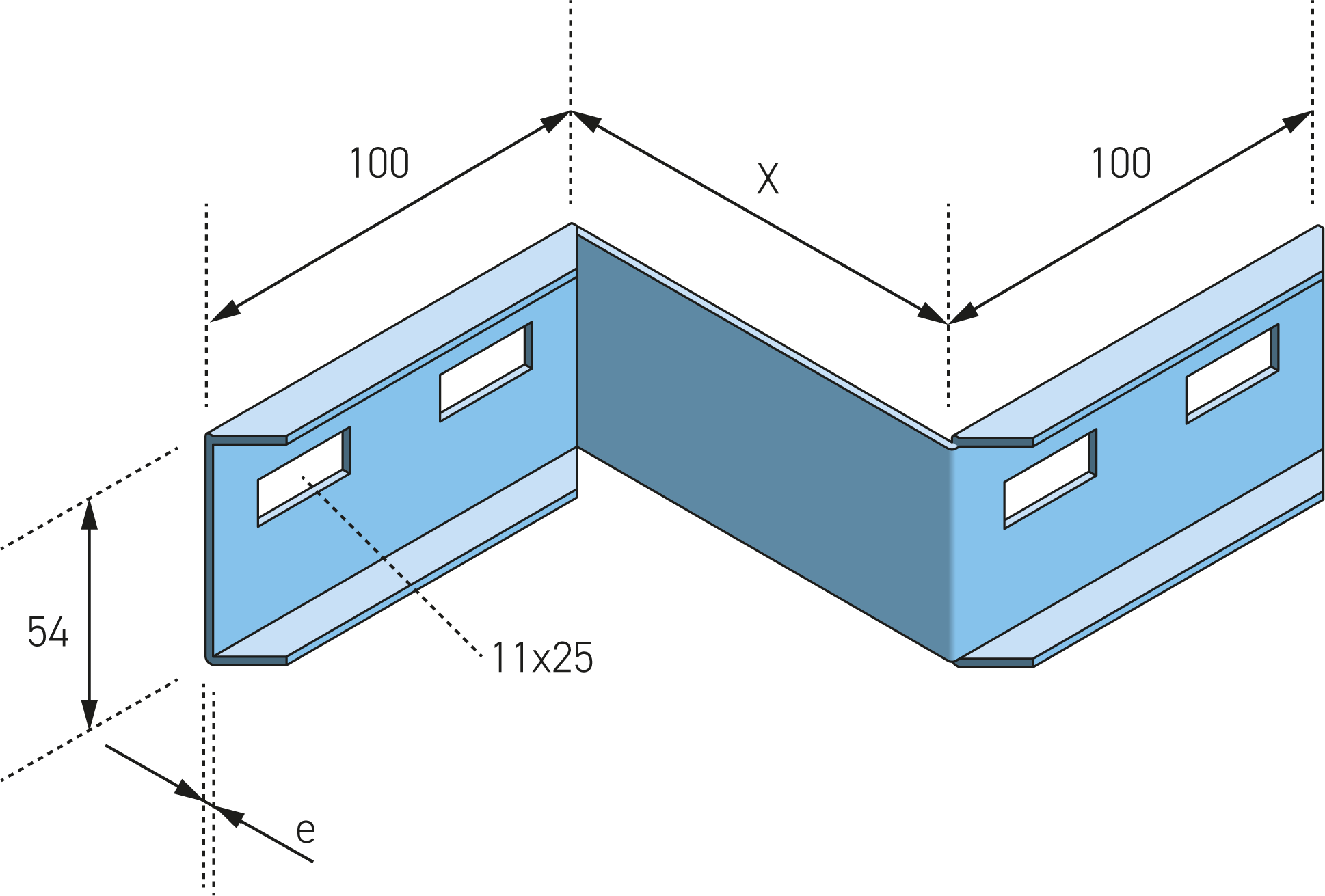

Verloopstuk Links voor Eurostrut Kabelladder ECL60, H = 54 mm, W (breedte) = 250 mm, E (materiaaldikte) = 2,0 mm, L = 280 mm, Roestvrijstaal 316, inclusief 4x ESL-SB-S316 Eurostrut bevestigingsset (slotbout M10x20, moer en sluitring) Op aanvraag geproduceerd. Levertijd ongeveer 5-6 weken. Heavy Duty.

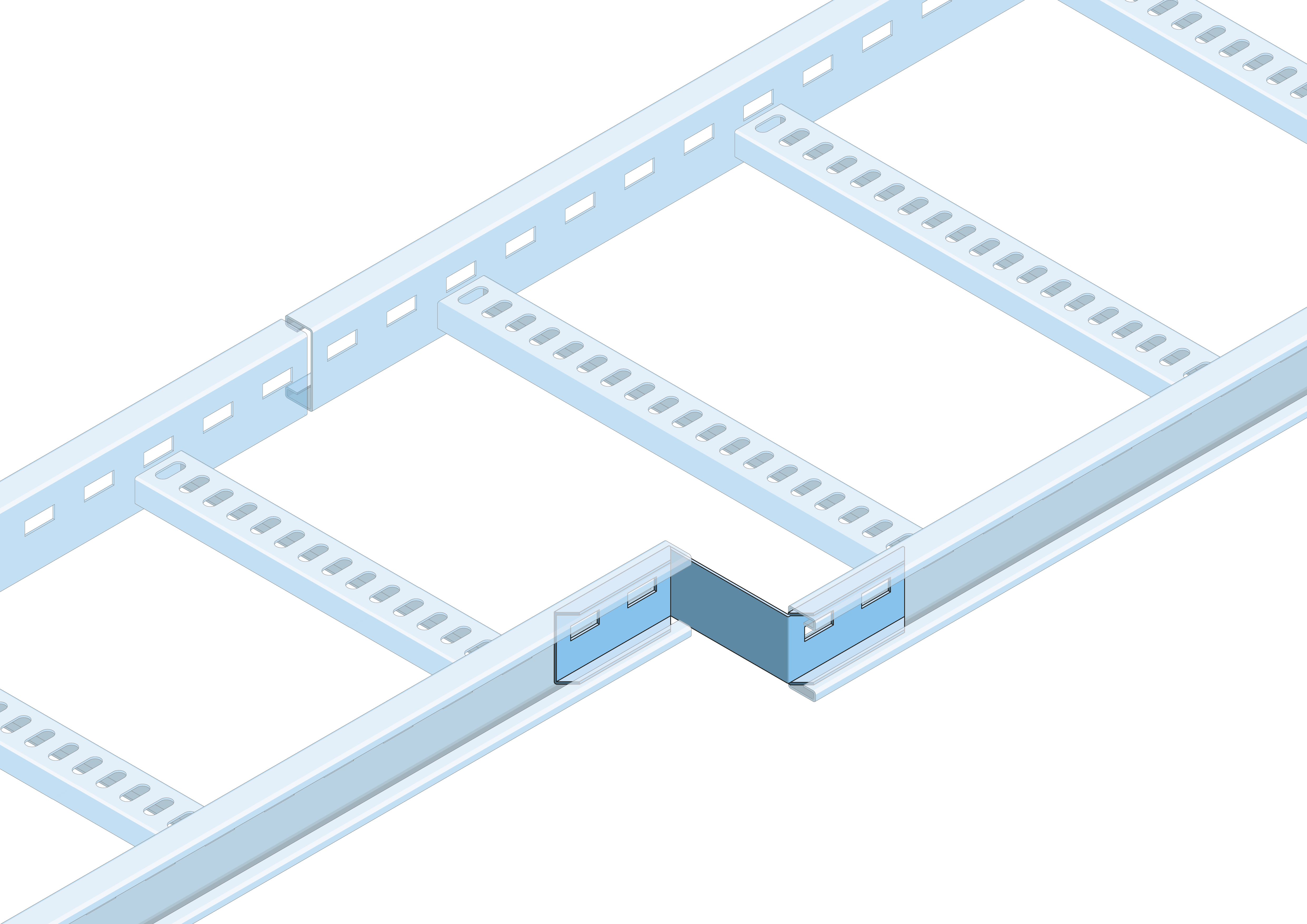

Verloopstuk links ELHR60 is een hulpstuk voor het ECL60-kabelladdersysteem en wordt toegepast voor het realiseren van een asymmetrische breedteovergang aan de linkerzijde van een kabeltracé. Het verloopstuk maakt een gecontroleerde overgang tussen kabelladders met verschillende breedtes mogelijk, waarbij één zijde van het tracé wordt verplaatst. Voor het realiseren van een volledige breedteovergang dient dit verloopstuk altijd te worden gecombineerd met een aanvullend verloopstuk, afhankelijk van de gewenste configuratie: een verloopstuk rechts ERHR60 of een recht verloopstuk ECP60.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm. De thermische verzinking wordt uitgevoerd na fabricage en biedt corrosiebescherming van oppervlakken, snijranden en bevestigingsopeningen. Daarnaast is het verloopstuk leverbaar in roestvast staal AISI 304 (1.4301) en AISI 316L (1.4404). Op aanvraag is tevens een uitvoering met RAL-poedercoating beschikbaar.
Het verloopstuk is vervaardigd uit 2 mm staal en is geschikt voor breedteovergangen van 50 tot 300 mm. De linker uitvoering bepaalt de asymmetrische verplaatsing van de kabelroute en wordt gecombineerd met een ERHR60 verloopstuk rechts of ECP60 recht verloopstuk om de volledige breedteovergang samen te stellen. Het verloopstuk wordt geleverd inclusief 4x ESL-SB Eurostrut bevestigingsset (slotbout M10x20, moer en sluitring) en is compatibel met ECL60 kabelladders en bijbehorende systeemcomponenten.
Technische Specificaties
- Producttype: Verloopstuk links voor kabelladder
- Productcode: ELHR60
- Systeem: ECL60
- Werkelijke hoogte: 54 mm
- Breedte van verloop: 50 tot 300 mm
- Materiaaldikte: 2 mm
- Uitvoering: Links, voor asymmetrische breedteovergang
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: 60 tot 70 µm
- Bevestiging: Inclusief 4x ESL-SB Eurostrut bevestigingsset (slotbout M10x20, moer en sluitring)
- Combinatie: Altijd toepassen in combinatie met ERHR60 verloopstuk rechts of ECP60 recht verloopstuk
- Verbindingswijze: Geschroefd
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Asymmetrische breedteovergangen binnen ECL60 kabelladdertracés
- Breedteovergangen waarbij de linkerzijde van het kabeltracé wordt verplaatst
- Overgangen tussen kabelladders met verschillende breedtes
- Industriële installaties
- Utiliteitsbouw
- Datacenters en technische ruimten
- Machine- en procesinstallaties
- Infrastructuurprojecten
Beschikbare Materiaalvarianten
- HDG: Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm, geschikt voor industriële en buitenomgevingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316L (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
- RAL: RAL-gepoedercoat koolstofstaal, op aanvraag leverbaar voor projectspecifieke toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECL60-systeem zijn de volgende componenten beschikbaar:
- Verloopstuk rechts: ERHR60, voor combinatie met ELHR60 bij een asymmetrische breedteovergang.
- Recht verloopstuk: ECP60, voor combinatie met ELHR60 afhankelijk van de gewenste configuratie.
- Kabelladders: ECL60 kabelladders in diverse breedtes en lengtes.
- Koppelstukken: Voor lengteverbindingen van ECL60 kabelladders.
- Hulpstukken: Horizontale bochten, T-stukken, kruisstukken, stijgstukken en valstukken.
- Ophangsystemen: Wandconsoles, plafondbeugels, pendels en montagerails.
- Bevestigingsmaterialen: ESL-SB Eurostrut bevestigingssets en overige montagematerialen.
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedteovergangen op aanvraag leverbaar.
