Koppelplaat Kabelgoot ECT60 RVS316
Varianten
Productinformatie
| Model : | Langsverbinder |
|---|---|
| Scharnierende verbinder horizontaal : | Nee |
| Scharnierende verbinder verticaal : | Nee |
| Verbindingswijze : | Schroefverbinder |
| Geschikt voor draadgoot : | Nee |
| Geschikt voor kabelladder : | Nee |
| Geschikt voor kabelgoot : | Ja |
| Geschikt voor kabeldraagsysteembreedte : | 75 - 600 mm |
| Geschikt voor kabeldraagsysteemhoogte : | 60 - 60 mm |

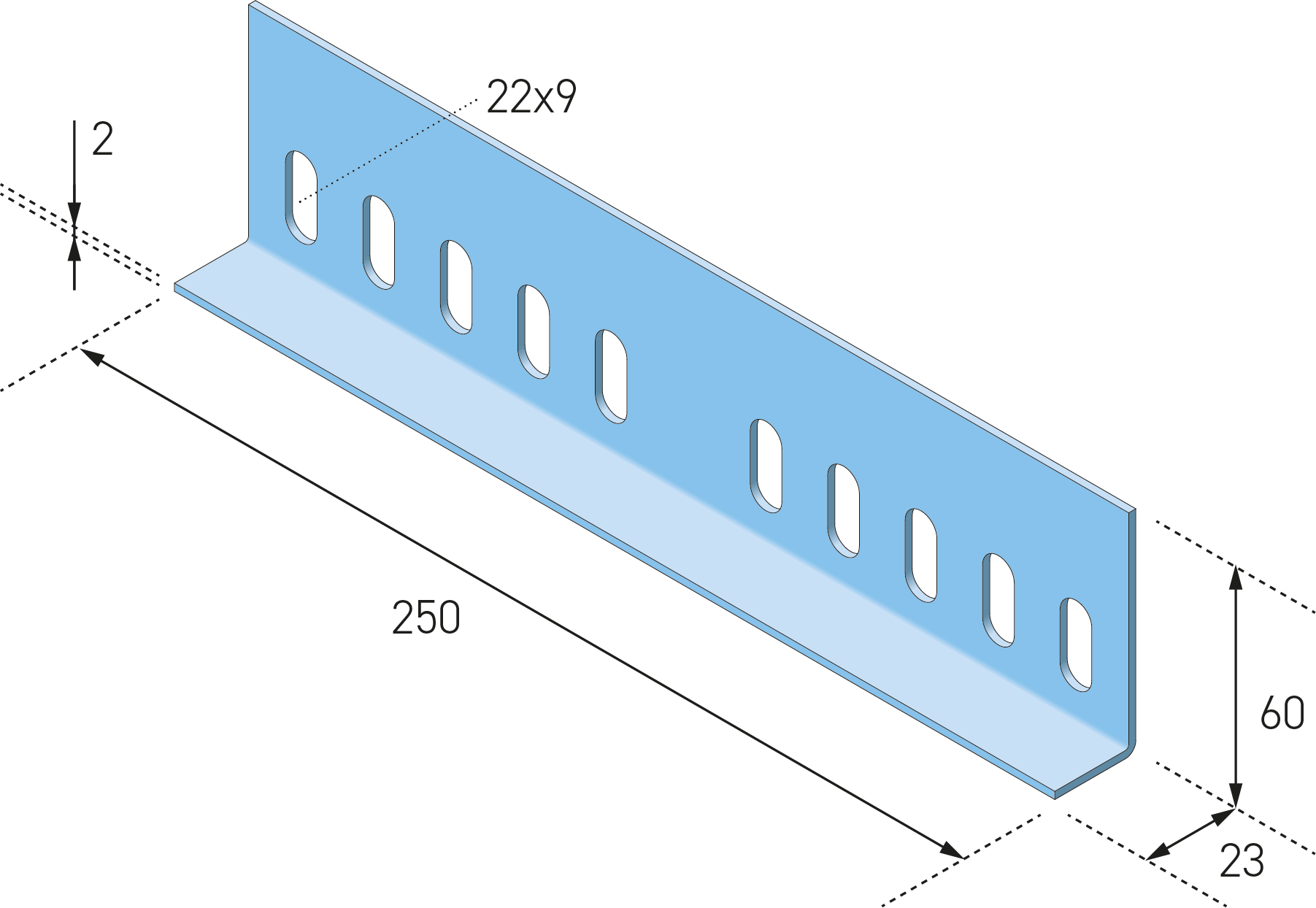

| Lengte : | 250 mm |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Kleur : | Roestvaststaal ( RVS ) |

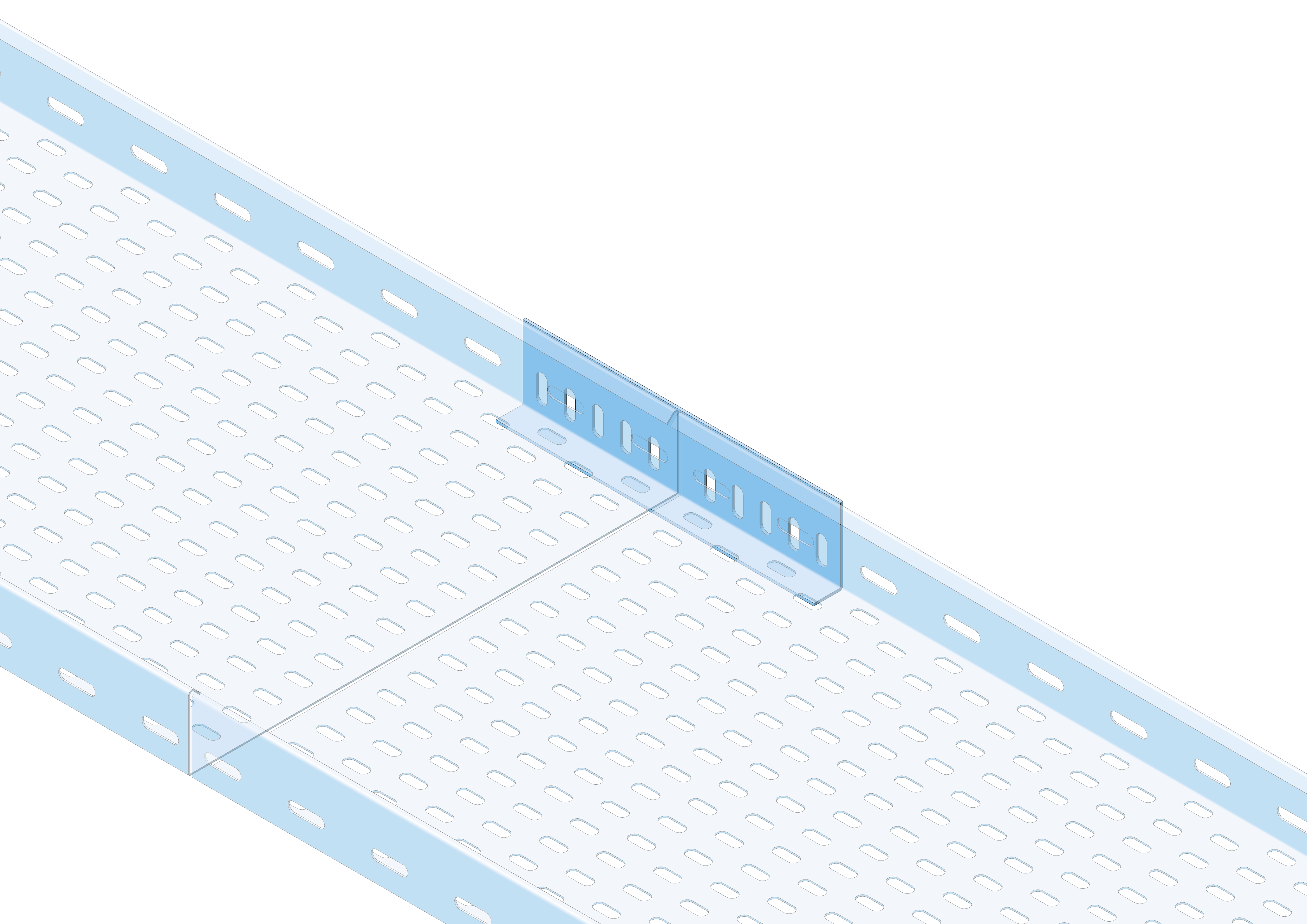

Koppelplaat ECTCP60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het mechanisch koppelen van twee rechte kabelgoten in lengterichting. De koppelplaat zorgt voor een stevige, uitgelijnde en continue verbinding, waardoor de structurele stabiliteit van het kabelgoottracé behouden blijft. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een verhoogde zinklaagdikte van minimaal 80 µm. Deze zware corrosiebescherming maakt de koppelplaat geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten, conform IEC 61537 en installaties volgens NEN 1010.
De koppelplaat is ontworpen voor directe montage tussen twee ECT60-kabelgoten. De uitvoering is voorzien van montagegaten en wordt geleverd inclusief bevestigingsmateriaal, wat een snelle en betrouwbare montage mogelijk maakt. Het accessoire is volledig compatibel met alle ECT60-kabelgoten en draagt bij aan een veilige en onderhoudsvriendelijke kabelgootconstructie.
Technische Specificaties
- Producttype: Accessoire – koppelplaat voor kabelgoot
- Systeem: ECT60
- Toepassing: Lengtekoppeling van kabelgoten
- Uitvoering: Koppelplaat
- Uitvoering: Inclusief 4x EFS08x15-GEO Eurostrut bevestigingsset (bout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 80 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Koppelen van rechte ECT60-kabelgoten in lengterichting
- Zwaar industriële kabelgootinstallaties
- Buitenopstellingen en ruwe industriële omgevingen
- Utilitaire en infrastructurele kabelroutes
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 80 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT60-systeem zijn de volgende componenten relevant:
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Bochten en hulpstukken: T-stukken, kruisstukken, stijgstukken en valstukken voor ECT60-systemen
- Afsluitingen: Eindplaten en scheidingsschotten voor ECT60-kabelgoten
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere uitvoeringen op aanvraag leverbaar.
