Verticale Koppelplaat Kabelgoot ECT60 RVS316
Varianten
Productinformatie
| Model : | Langs- en hoekverbinder |
|---|---|
| Scharnierende verbinder horizontaal : | Nee |
| Scharnierende verbinder verticaal : | Ja |
| Verbindingswijze : | Schroefverbinder |
| Geschikt voor draadgoot : | Nee |
| Geschikt voor kabelladder : | Nee |
| Geschikt voor kabelgoot : | Ja |
| Geschikt voor kabeldraagsysteembreedte : | 75 - 600 mm |
| Geschikt voor kabeldraagsysteemhoogte : | 60 - 60 mm |

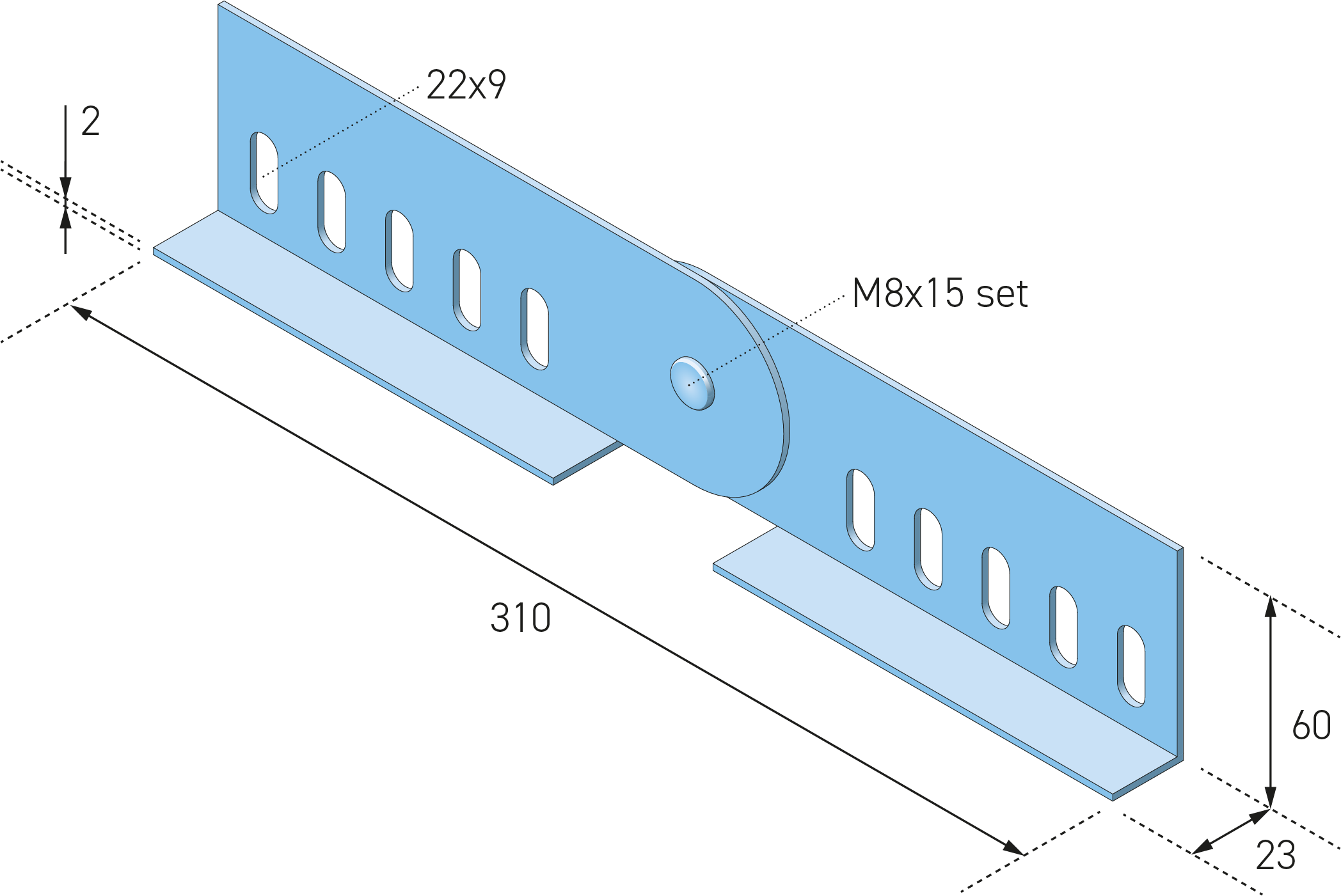

| Lengte : | 310 mm |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | Roest- en zuurbestendig staal |
| Kleur : | Roestvaststaal ( RVS ) |

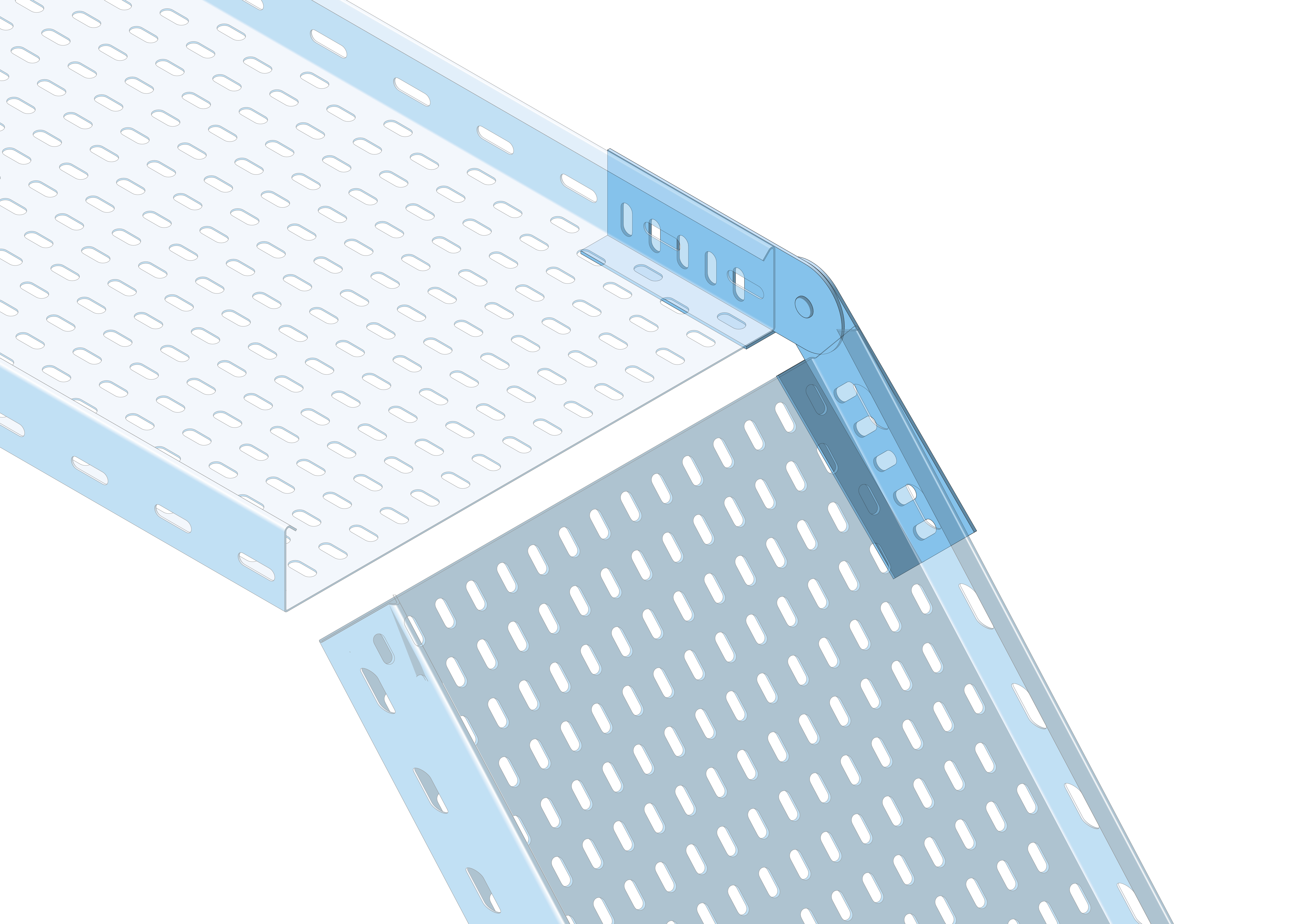

Verticale koppelplaat ECTVCP60 is een accessoire voor het ECT60-kabelgootsysteem en wordt toegepast voor het realiseren van verticale bochten binnen kabelroutes. Met deze koppelplaat kunnen twee rechte kabelgoten onder een verticale hoek met elkaar worden verbonden, waardoor zowel stijgende als dalende trajecten (stijgen en vallen) flexibel kunnen worden gevormd zonder gebruik van vaste stijg- of valstukken. Dit accessoire is geschikt voor zwaar industriële, utilitaire en infrastructurele installaties.
De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een verhoogde zinklaagdikte van minimaal 80 µm. Deze zware corrosiebescherming maakt de verticale koppelplaat geschikt voor zwaar industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige bescherming van het oppervlak, inclusief snijranden en bevestigingsgaten, conform IEC 61537 en installaties volgens NEN 1010.

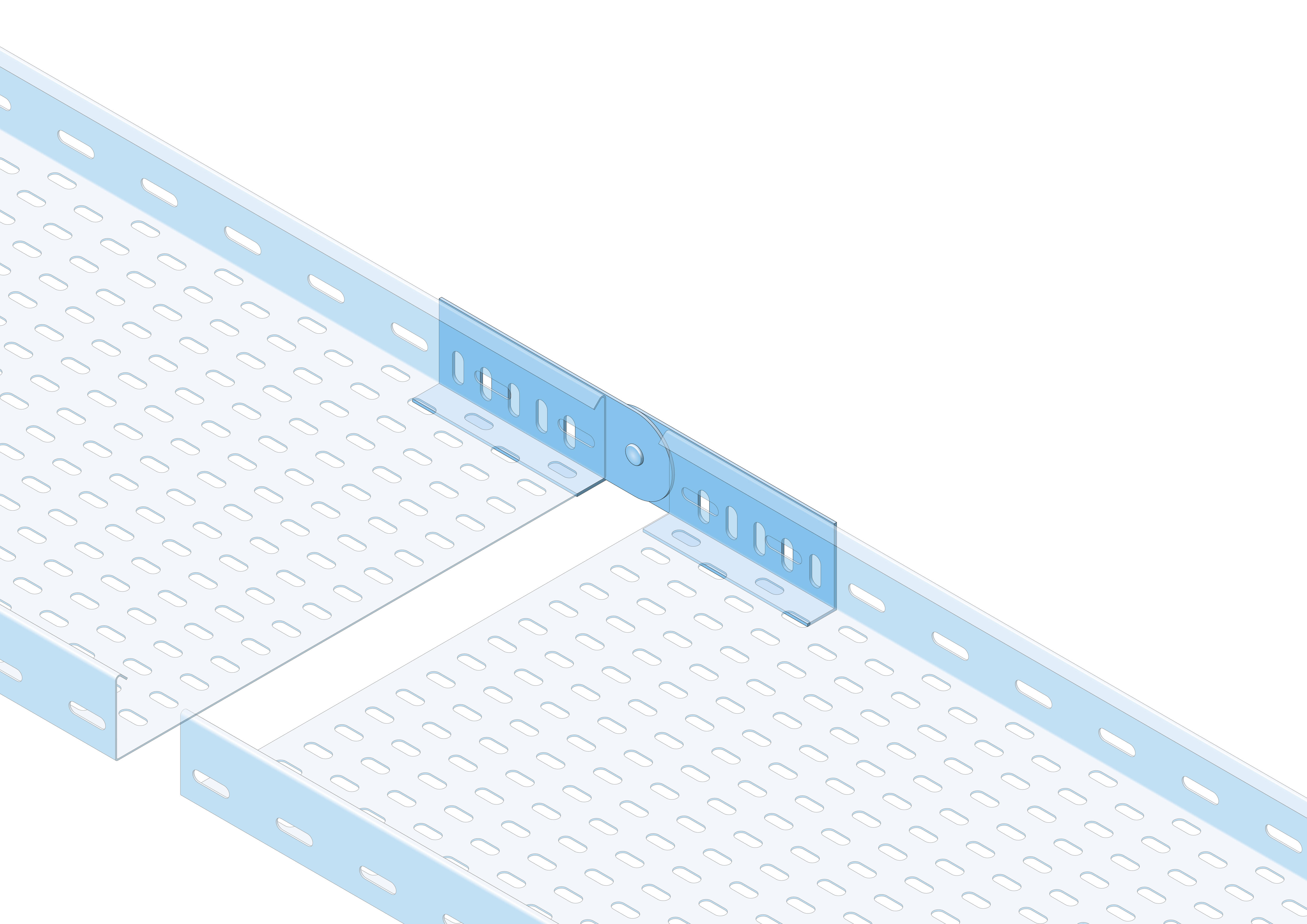

De verticale koppelplaat is ontworpen voor montage tussen twee ECT60-kabelgoten en maakt het instellen van variabele verticale hoeken mogelijk. De uitvoering is voorzien van montagegaten en wordt geleverd inclusief bevestigingsmateriaal, wat een snelle en stabiele montage mogelijk maakt. Het accessoire is volledig compatibel met overige ECT60-componenten en draagt bij aan een flexibele en systeemconforme kabelgootinstallatie.
Technische Specificaties
- Producttype: Accessoire – verticale koppelplaat voor kabelgoot
- Systeem: ECT60
- Toepassing: Vorming van verticale bochten (stijgen en vallen)
- Uitvoering: Verticale koppelplaat
- Uitvoering: Inclusief 4x EFS08x15 bevestigingsset (bout M08x15, moer en sluitring)
- Standaardmateriaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 80 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische Toepassingen
- Vorming van verticale bochten in ECT60-kabelgootsystemen
- Stijgende en dalende kabelroutes
- Flexibele verticale richtingsveranderingen zonder vaste stijg- of valstukken
- Zwaar industriële en buiteninstallaties
Beschikbare Materiaalvarianten
- TV (HDG): Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 80 µm, geschikt voor zwaar industriële en buitenomgevingen.
- SV (PG): Sendzimir verzinkt koolstofstaal volgens EN 10346, geschikt voor droge binnenomgevingen en lichte industriële toepassingen.
- RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
- RVS 316 (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
Aanvullende Producten
Voor een complete installatie binnen het ECT60-systeem zijn de volgende componenten relevant:
- Rechte kabelgoten: ECT60 kabelgoten in diverse breedtes
- Overige koppelplaten: Standaard koppelplaten en horizontale koppelplaten voor ECT60-systemen
- Vaste accessoires: Stijgstukken, valstukken, T-stukken en kruisstukken
Deze componenten zorgen samen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere uitvoeringen op aanvraag leverbaar.
