Koppelplaat Marine Ladder RVS316

De Eurostrut ESL-SC koppelplaat is een verbindingsplaat voor de ESL scheepsladder, ook aangeduid als marine ladder, en wordt toegepast voor de rechte koppeling van twee ESL laddersecties in lengterichting. De koppelplaat zorgt voor een mechanisch stabiele en lijnvaste verbinding binnen het kabeldraagsysteem, waarbij de structurele continuïteit van het laddertraject behouden blijft.

De koppelplaat is vervaardigd uit koudgevormd koolstofstaal en standaard thermisch verzinkt volgens NEN-EN-ISO 1461. De zeer hoge zinklaagdikte van ca. 85–120 µm biedt een verhoogde en duurzame corrosiebescherming, waardoor de koppelplaat geschikt is voor langdurige toepassing in buitenomgevingen en industriële of maritieme condities met verhoogde corrosiebelasting.

De constructie is specifiek afgestemd op de geometrie van het ESL marine ladder systeem en maakt een directe uitlijning en verbinding van aangrenzende ladderdelen mogelijk. De montage geschiedt met behulp van de meegeleverde bevestigingssets ESL-SB (M10x20). Per koppelplaat worden standaard 2 bevestigingssets meegeleverd. De ESL-SC koppelplaat is volledig compatibel met alle ESL scheepsladder breedtes en overige ESL systeemcomponenten.

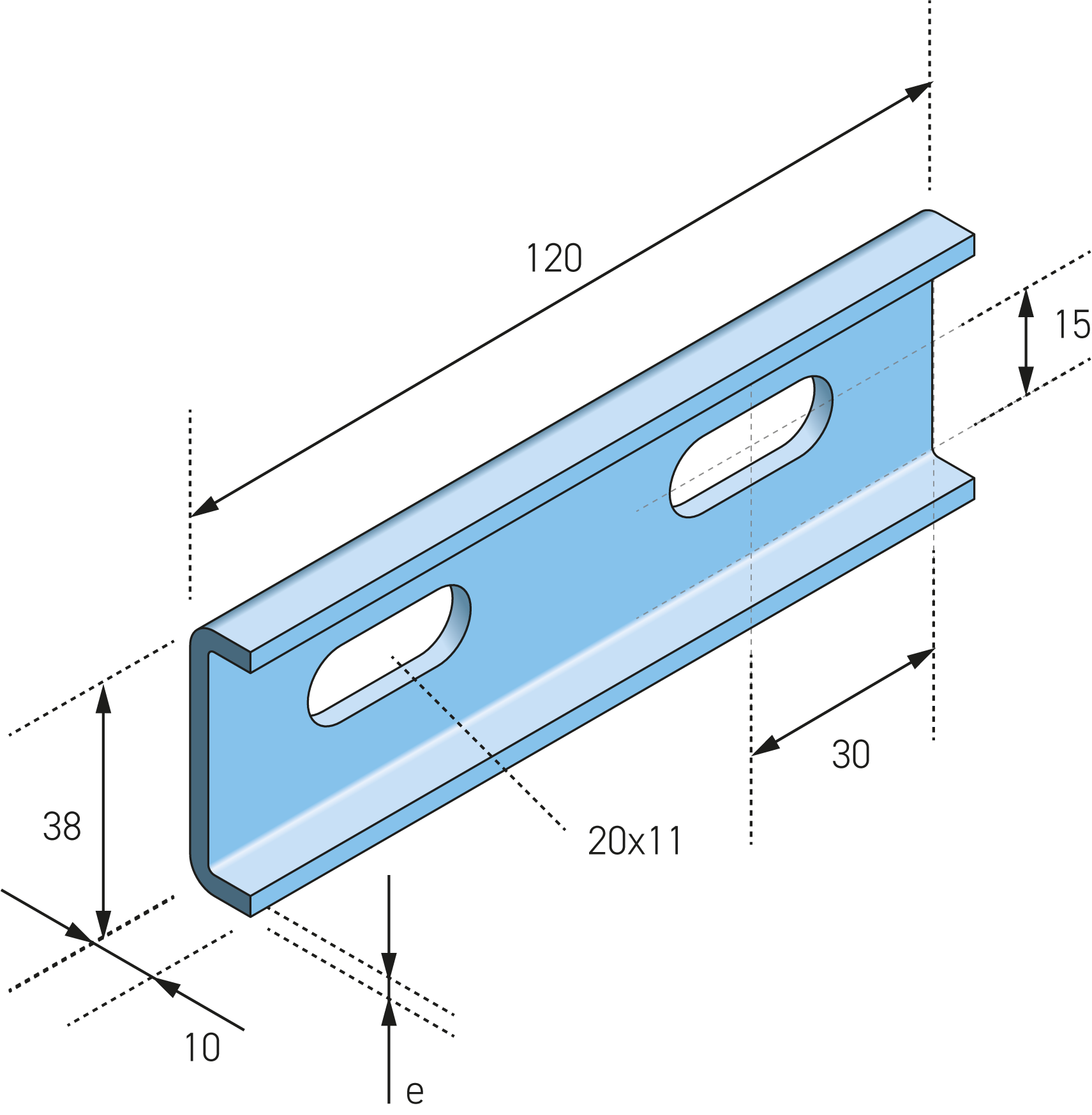

Technische Specificaties

• Producttype: Koppelplaat voor scheepsladder (marine ladder)
• Systeem: ESL
• Toepassing: Rechte koppeling van ESL laddersecties
• Materiaal: Koolstofstaal
• Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
• Zinklaagdikte: Ca. 85–120 µm
• Montagewijze: Mechanische verbinding met boutsets

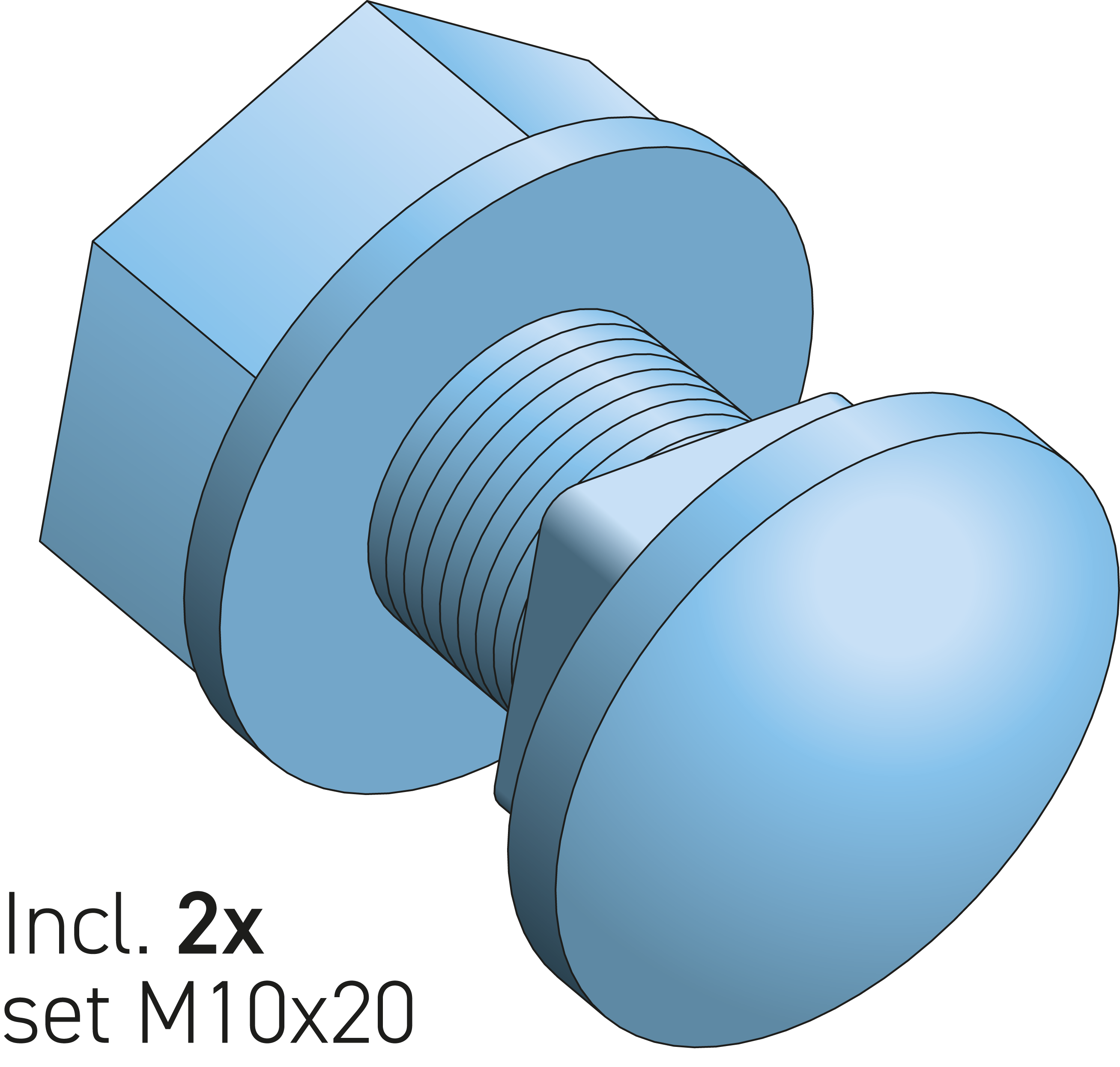

• Inclusief: 2x ESL-SB bevestigingsset M10x20
• Compatibiliteit: Geschikt voor alle ESL scheepsladder breedtes

Typische Toepassingen

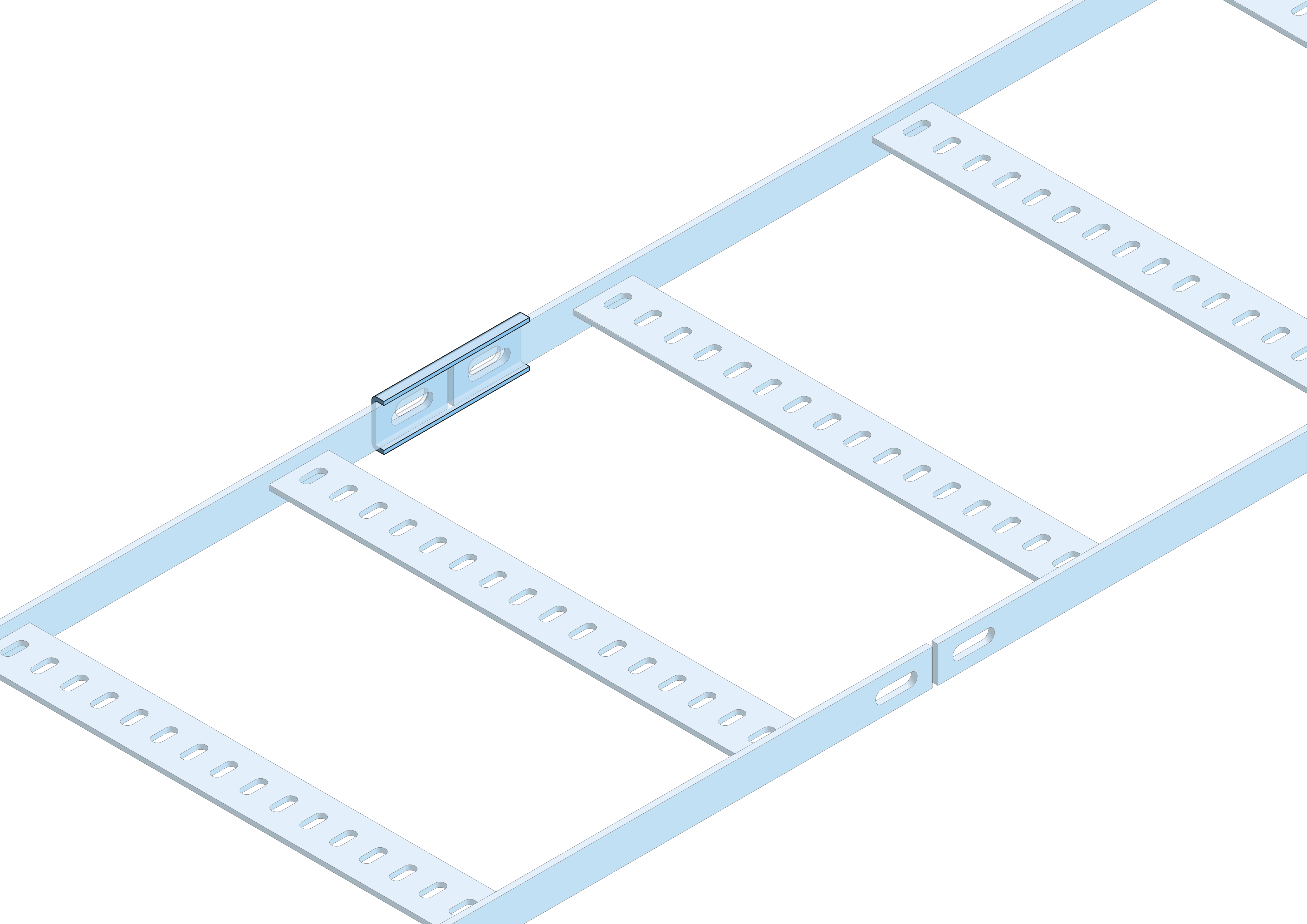

• Lengteverbinding van rechte ESL scheepsladder secties
• Uitbreiding van kabeltracés
• Montage van doorlopende laddertrajecten
• Verbinding binnen industriële en maritieme installaties
• Systeemopbouw in corrosiebelaste omgevingen

Beschikbare Varianten

• ESL-SC-H: Thermisch verzinkte uitvoering (standaard) voor algemene binnen- en buitentoepassingen
• ESL-SC-S304: Roestvast staal 304 (A2) voor corrosiegevoelige omgevingen
• ESL-SC-S316: Roestvast staal 316L (A4) voor zware en chloridehoudende omgevingen

Aanvullende Producten

Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:

• Kabelladders: ESL scheepsladder secties

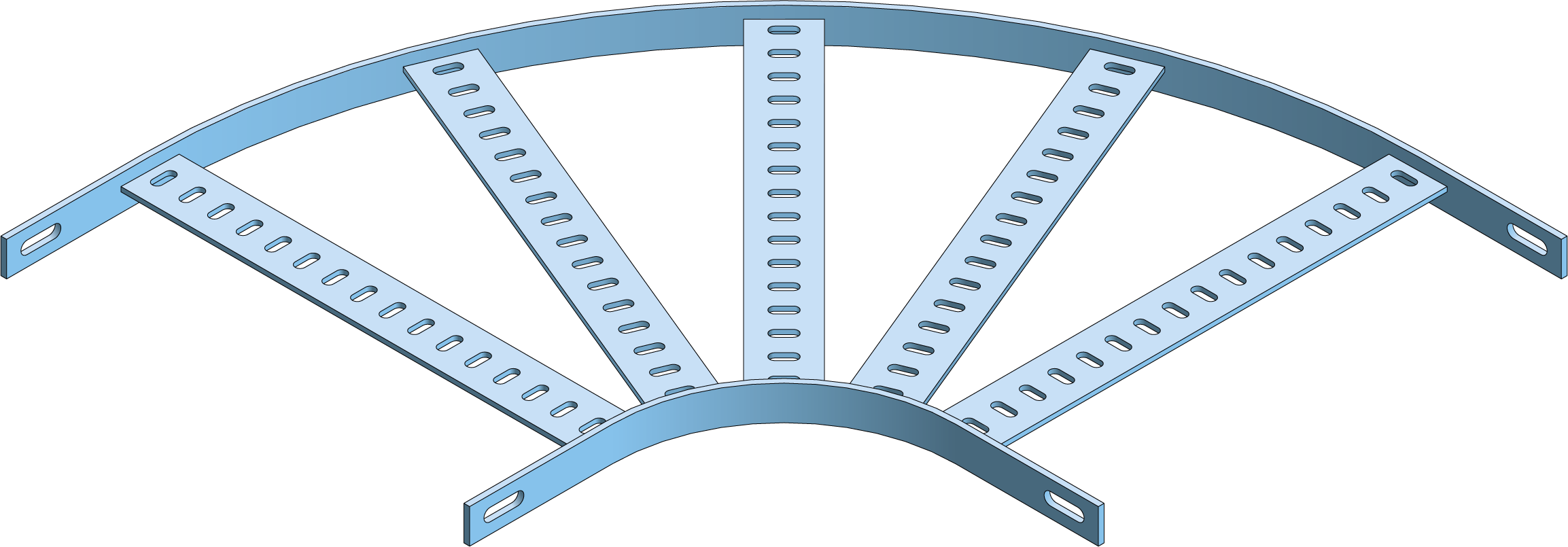

• Bochten: ESL-B horizontale bochten
• Montagebeugels: ESL-HC bevestigingsbeugels

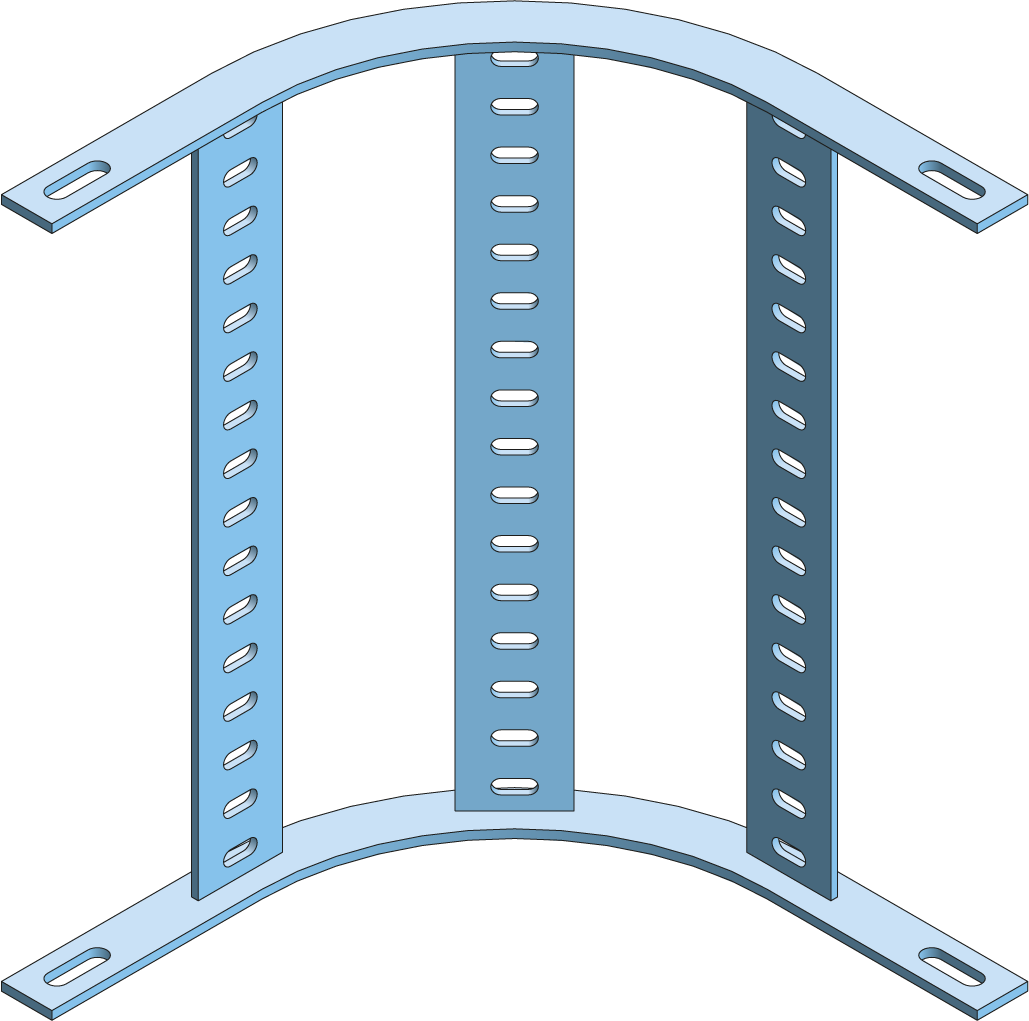

• Verticale Verbindingen: ESL-VC verticale koppelplaten

Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere uitvoeringen op aanvraag leverbaar.
