Marine Ladder 300mm RVS304
Varianten
Productinformatie
| Uitvoering zijligger : | Vlak profiel (strip) |
|---|---|
| Zijperforatie : | Nee |
| Uitvoeringsvorm sport : | Profiel geperforeerd |
| Bevestiging sport : | Gelast |
| Hoogte : | 30 mm |
| Breedte : | 300 mm |
| Lengte : | 3000 mm |
| Sportafstand hart/hart : | 250 mm |
| Materiaal : | Roestvaststaal (RVS) |
| Materiaalkwaliteit : | RVS 304 (1.4301) |
| Oppervlaktebescherming : | Onbehandeld |
| Kleur : | Roestvaststaal ( RVS ) |

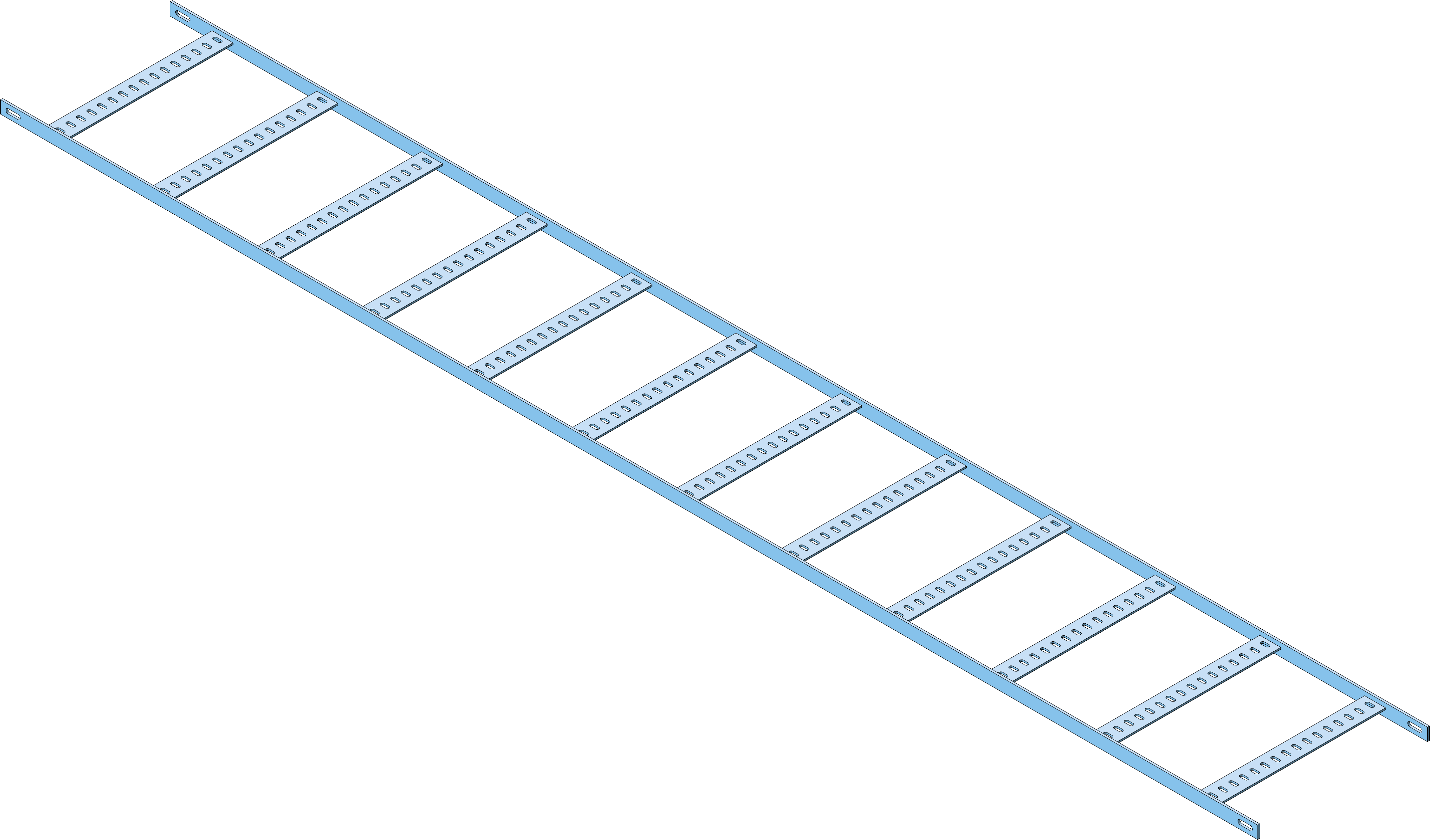

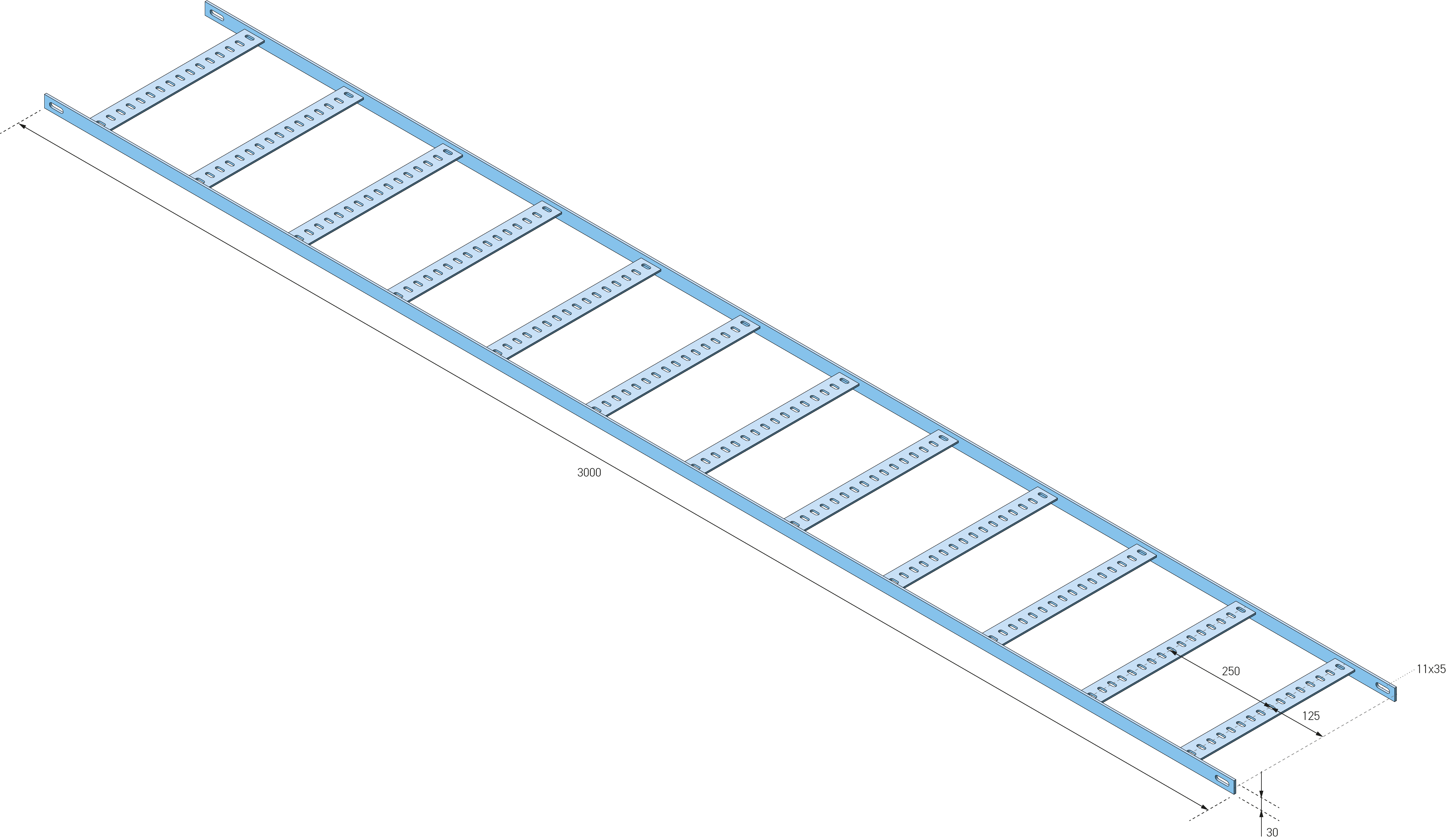

De Eurostrut ESL scheepsladder, ook aangeduid als marine ladder, is een lichte kabelladder met geperforeerde sporten, ontworpen voor het geleiden en ondersteunen van kabels in installaties met beperkte inbouwruimte. De open ladderstructuur maakt een overzichtelijke kabelrouting mogelijk met voldoende ventilatie en eenvoudige inspectie. Het systeem wordt toegepast in utiliteitsbouw, industriële installaties, machinebouw en maritieme omgevingen waar een compacte en robuuste kabelondersteuning vereist is.
De scheepsladder is vervaardigd uit koudgevormd koolstofstaal en standaard thermisch verzinkt volgens NEN-EN-ISO 1461. De zeer hoge zinklaagdikte van ca. 85–120 µm biedt een verhoogde en duurzame corrosiebescherming, waardoor de marine ladder geschikt is voor langdurige toepassing in buitenomgevingen en industriële of maritieme condities met verhoogde corrosiebelasting. Het kabeldraagsysteem is ontworpen en geproduceerd conform IEC 61537 / NEN-EN 61537 en toepasbaar binnen installaties volgens NEN 1010.

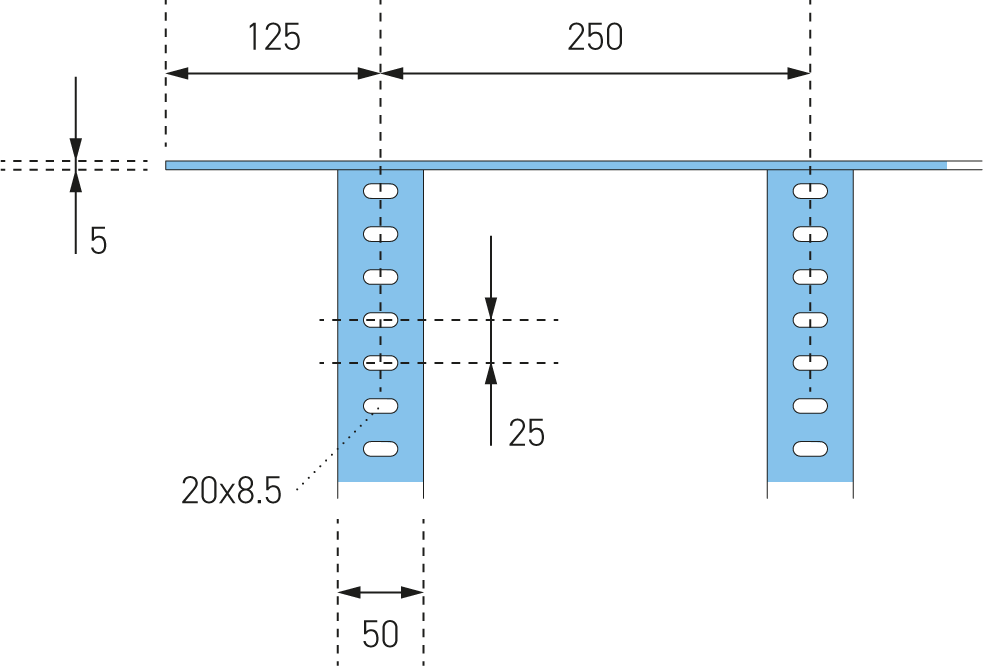

De constructie bestaat uit vlakke zijliggers zonder perforatie en geperforeerde sporten (20 x 8,5 mm) die gelast zijn aan de liggers, wat zorgt voor een stijve en torsievrije opbouw. De sportafstand bedraagt 250 mm hart-op-hart. De verbinding van ladderdelen wordt gerealiseerd met koppelplaten ESL-SC of ESL-VC (niet meegeleverd). Montage kan direct op de draagconstructie of met behulp van montagebeugels. De ESL scheepsladder is compatibel met het Eurostrut systeemprogramma, waaronder bochten (ESL-B), scheidingsschotten (ESL-DIV), bevestigingsbeugels (ESL-HC), hoekbouten (ESL-HB) en bevestigingssets (ESL-SB, EFS).
Technische Specificaties
- Producttype: Lichte kabelladder met geperforeerde sporten (scheepsladder / marine ladder)
- Systeem: ESL
- Systeemhoogte: 30 mm
- Systeembreedte: 75 t/m 500 mm
- Lengte: 3000 mm
- Zijligger Dikte: 5 mm
- Sport Dikte: 4 mm
- Sport Afstand: 250 mm
- Perforatie Sport: 20 x 8,5 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: Ca. 85–120 µm
- Verbindingswijze: Met koppelplaten ESL-SC of ESL-VC (niet meegeleverd)
- Normering: IEC 61537 / NEN-EN 61537
- Installatienorm: NEN 1010
- Uitvoering Zijligger: Vlak profiel, zonder perforatie
- Constructietype: Open ladderstructuur
- Montage: Directe bevestiging op constructie of met montagebeugels
Typische Toepassingen
- Kabelgeleiding in installaties met beperkte inbouwhoogte
- Utiliteitsbouw en technische ruimten
- Industriële installaties en machinebouw
- Maritieme en offshore toepassingen
- Kabeltracés met behoefte aan ventilatie en inspecteerbaarheid
Beschikbare Varianten
- ESL-H: Thermisch verzinkte uitvoering (standaard) voor algemene binnen- en buitentoepassingen
- ESL-S304: Roestvast staal 304 (A2) voor corrosiegevoelige omgevingen
- ESL-S316: Roestvast staal 316L (A4) voor zware en chloridehoudende omgevingen
Aanvullende Producten
Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:

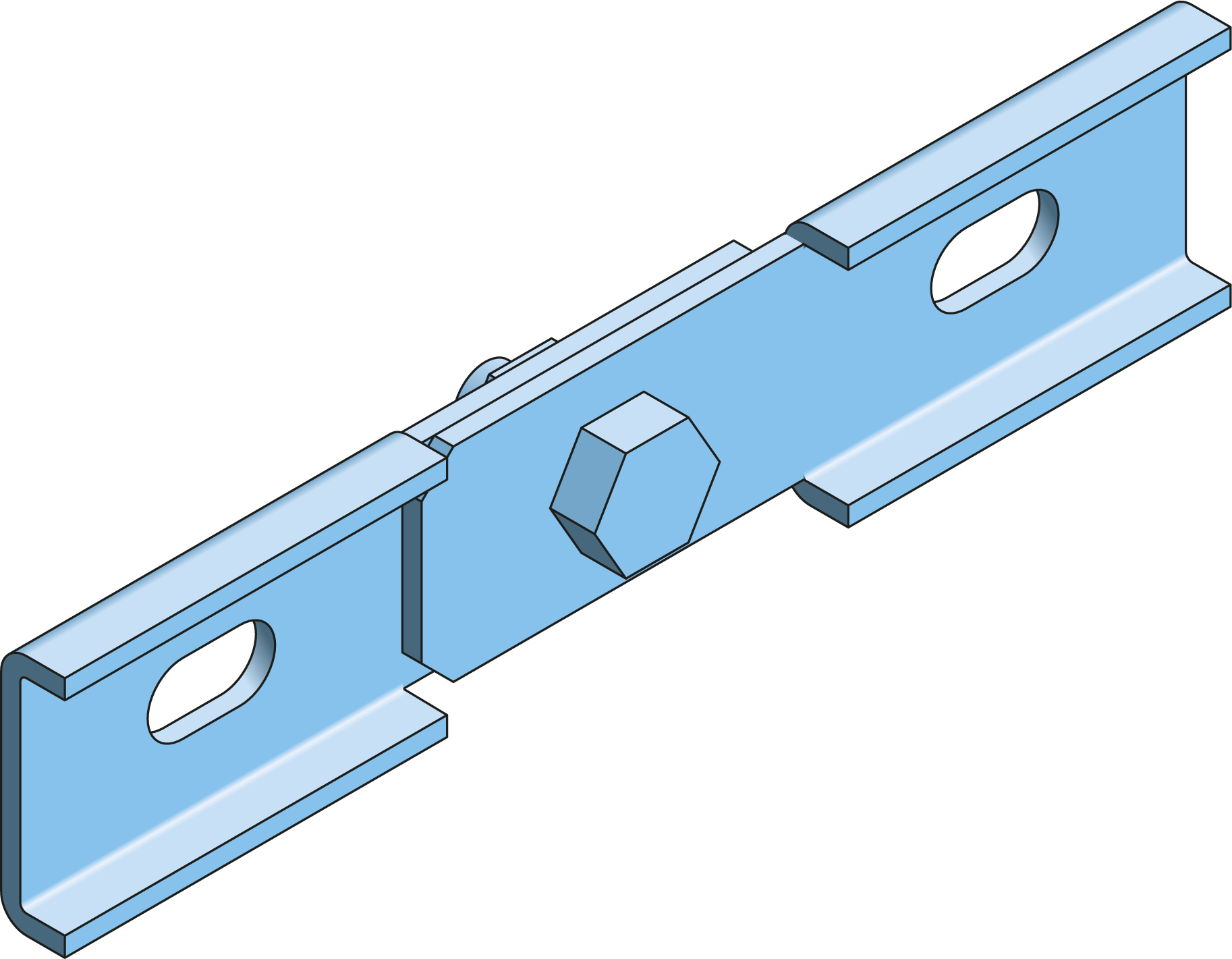

- Koppelstukken: ESL-SC koppelplaten, ESL-VC verticale koppelplaten
- Richtingveranderingen: ESL-B bochten

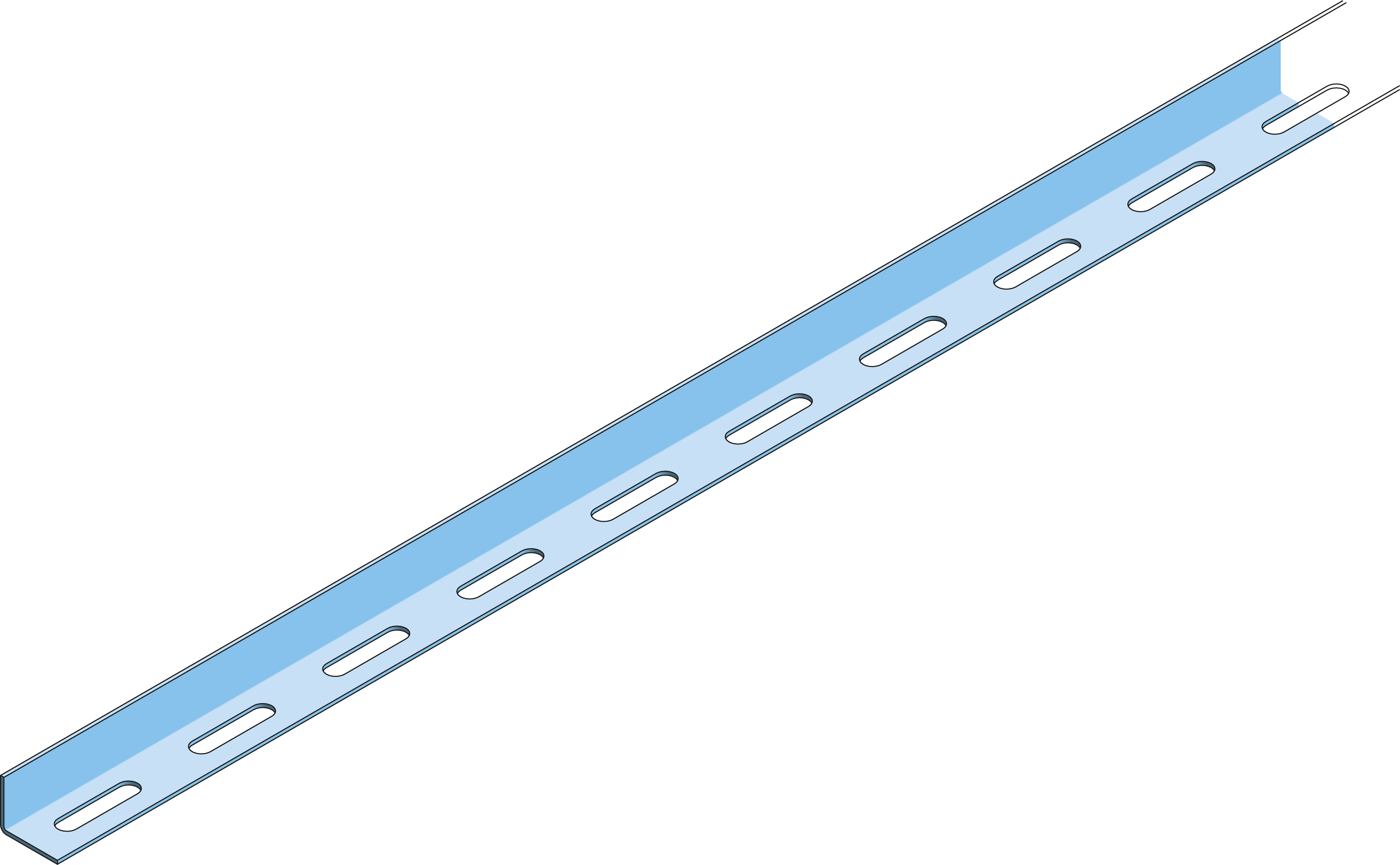

- Scheidingen: ESL-DIV scheidingsschotten

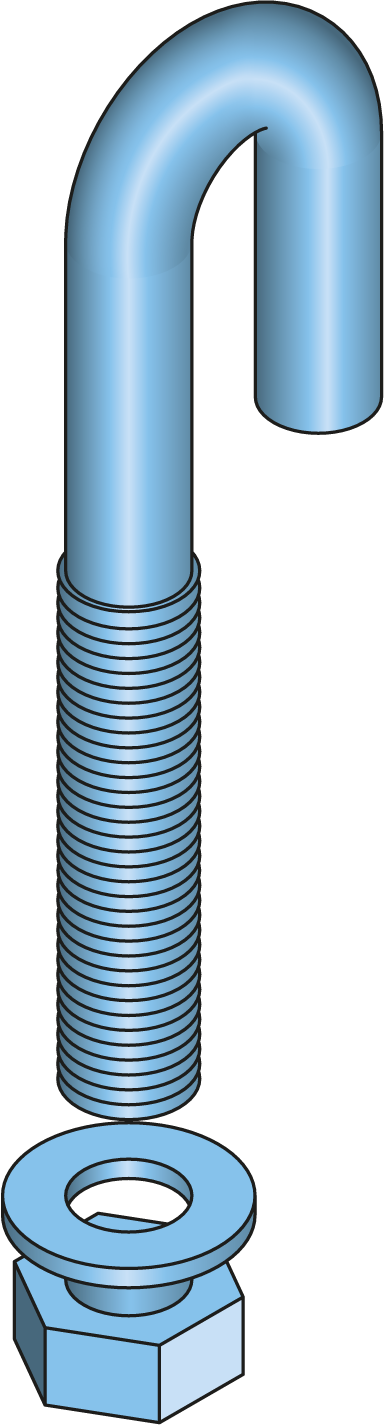

- Bevestiging: ESL-HC bevestigingsbeugels, ESL-HB hoekbouten
- Bevestigingssets: ESL-SB en EFS boutsets
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes en lengtes op aanvraag leverbaar.
Datasheet_Eurostrut_ESL_EN
