Stijgstuk 90° Kabelladder ECL60 300mm TV

Stijgstuk voor Eurostrut Kabelladder ECL60, H = 60 mm, W (breedte) = 300 mm, E (materiaaldikte) = 3,0 mm, R = 300 mm, Koolstofstaal Thermisch Verzinkt, beschermlaag 60 tot 70µm, inclusief 8x ESL-SB-H Eurostrut bevestigingsset (slotbout M10x20, moer en sluitring). Heavy Duty.

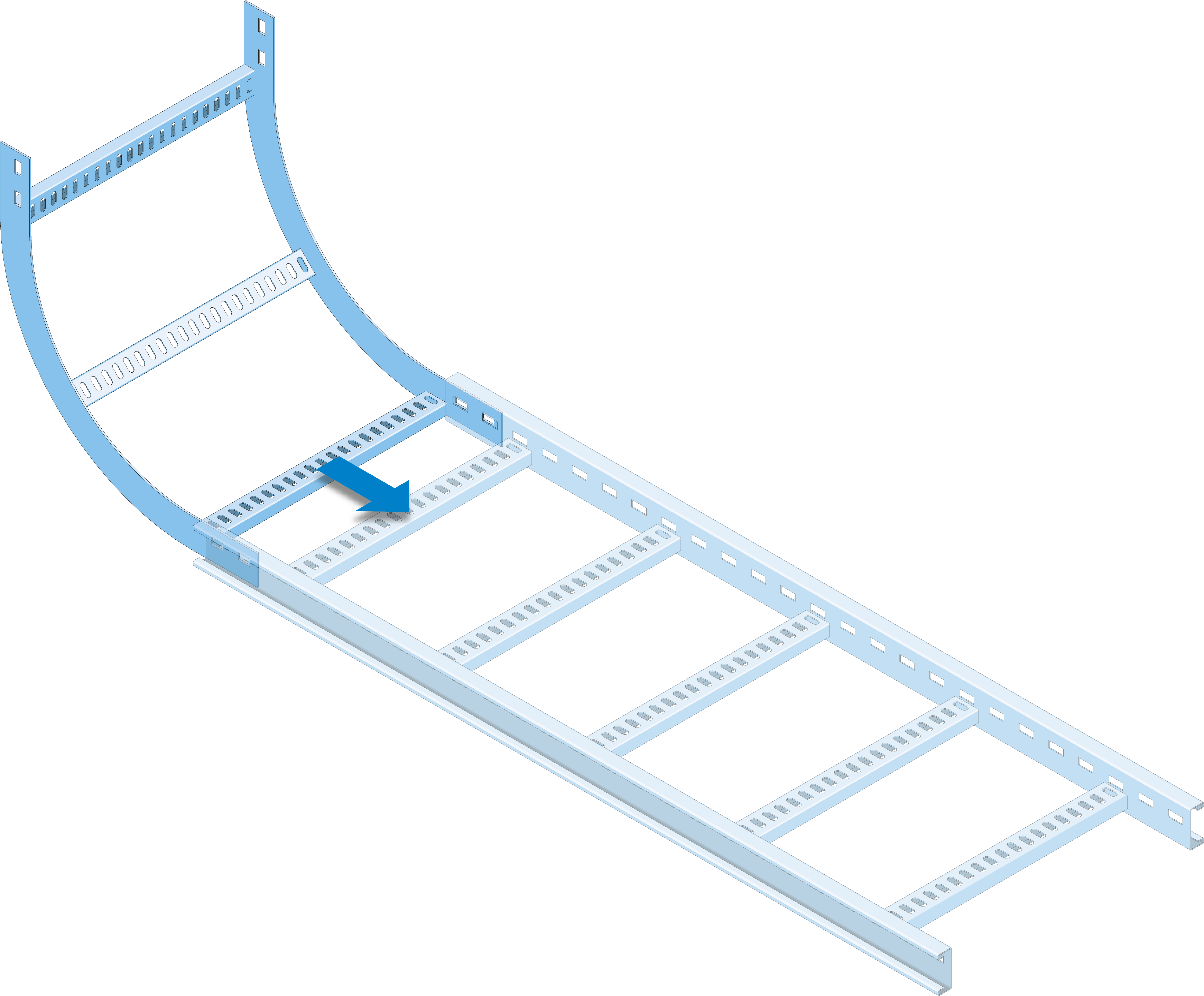

Stijgstuk 90° EIR60 is een hulpstuk voor het ECL60-kabelladdersysteem en wordt toegepast voor het realiseren van een verticale richtingsverandering van 90° binnen kabeltracés. Het stijgstuk (inside riser) zorgt voor een vloeiende overgang naar een hoger gelegen kabelroute, waarbij de minimale buigradius van de bekabeling behouden blijft. Het hulpstuk is geschikt voor utiliteits-, industriële en infrastructurele installaties en sluit naadloos aan op rechte ECL60 kabelladders.

De standaarduitvoering is vervaardigd uit thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm. De thermische verzinking wordt uitgevoerd na fabricage en biedt volledige corrosiebescherming van alle oppervlakken, lasverbindingen en snijranden. Daarnaast is het stijgstuk leverbaar in roestvast staal AISI 304 (1.4301) en AISI 316L (1.4404) voor toepassingen in corrosieve of hygiënische omgevingen. Op aanvraag is tevens een RAL-poedercoating beschikbaar.

Het stijgstuk heeft een standaardhoek van 90° met een radius van 300 mm en is vervaardigd uit 3 mm staal voor een hoge constructieve sterkte. De uitvoering is voorzien van geïntegreerde verbinders en wordt geleverd inclusief 8x ESL-SB M10x20 bevestigingsset (slotbout M10x20, moer en sluitring), waardoor een snelle, stabiele en uitlijningsvaste montage mogelijk is. Het hulpstuk is volledig compatibel met alle ECL60 kabelladders, koppelstukken en overige systeemcomponenten.

Technische Specificaties

• Producttype: Stijgstuk 90° (inside riser) voor kabelladder
• Systeem: ECL60

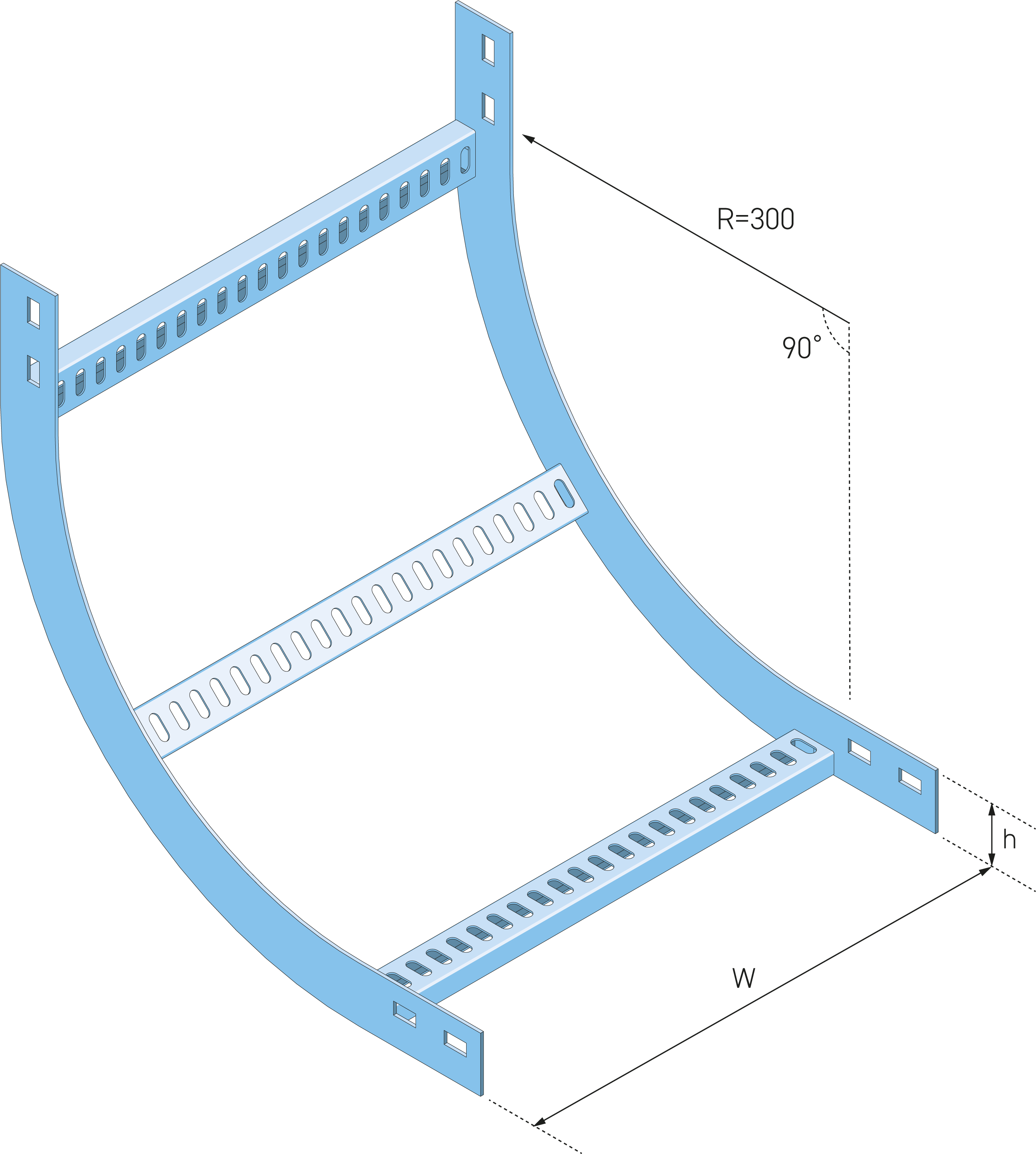

• Werkelijke hoogte: 54 mm
• Nominale breedte: 100 tot 600 mm
• Werkelijke buitenbreedte: nominale breedte + 11 mm
• Standaardhoek: 90°
• Radius: 300 mm
• Materiaaldikte: 3 mm
• Standaardmateriaal: Koolstofstaal
• Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
• Zinklaagdikte: 60 tot 70 µm
• Uitvoering: Met geïntegreerde verbinders, inclusief 8x ESL-SB M10x20 bevestigingsset (slotbout M10x20, moer en sluitring)
• Verbindingswijze: Geschroefd
• Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010

Typische Toepassingen

• Verticale stijgende richtingsveranderingen van 90° binnen kabelladdertracés
• Overgangen naar hogere kabelroutes
• Industriële installaties
• Utiliteitsbouw
• Datacenters en technische ruimten
• Infrastructuurprojecten

Beschikbare Materiaalvarianten

• HDG: Thermisch verzinkt koolstofstaal volgens NEN-EN-ISO 1461, met een zinklaagdikte van 60 tot 70 µm, geschikt voor industriële en buitenomgevingen.
• RVS 304 (A2 / 1.4301): Roestvast staal voor binnenomgevingen en licht corrosieve omstandigheden.
• RVS 316L (A4 / 1.4404): Roestvast staal met verhoogde corrosiebestendigheid voor chemische, maritieme en offshore toepassingen.
• RAL: RAL-gepoedercoat koolstofstaal, op aanvraag leverbaar voor projectspecifieke toepassingen.

Aanvullende Producten

Voor een complete installatie binnen het ECL60-systeem zijn de volgende componenten beschikbaar:

• Kabelladders: ECL60 kabelladders in diverse breedtes en lengtes.
• Koppelstukken: Voor lengteverbindingen van kabelladders.
• Overige hulpstukken: Horizontale bochten, verticale bochten, T-stukken, kruisstukken, valstukken en verloopstukken.
• Ophangsystemen: Wandconsoles, plafondbeugels, pendels en montagerails.
• Bevestigingsmaterialen: ESL-SB boutsets en overige montagematerialen.

Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.

Andere breedtes, radii en hoeken op aanvraag leverbaar.

Eigenschappen

• Vervaardigd in overeenstemming met BS EN 61537 / IEC 61537.
• Standaard oppervlakteafwerking van de kabelladder is thermisch verzinkt (HDG) volgens EN-ISO 1461.
• Alle sporten zijn aan de zijwand van de kabelladder gelast.
• Accessoires moeten aan alle kanten worden ondersteund.
• Inclusief 16x set M10x20.

Variaties

• Op aanvraag ook leverbaar in RVS 304 of 316L.
