T-stuk Scheepsladder 300mm TV
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Varianten
Productinformatie
| Uitvoering zijligger : | Vlak profiel (strip) |
|---|---|
| Uitvoeringsvorm sport : | Profiel geperforeerd |
| Geschikt voor kabelladderhoogte : | 30 mm |
| Geschikt voor kabelladderbreedte : | 300 mm |
| Kabelladder-aftakbreedte : | 300 mm |
| Uitvoering symmetrisch : | Ja |
| Binnenstraal : | 150 mm |
| Model : | Zonder verbinder |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Overig |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Kleur : | Zink |
De Eurostrut ESL-T T-stuk is een horizontaal T-verbindingsstuk voor de ESL scheepsladder, ook aangeduid als marine ladder, en wordt toegepast voor het realiseren van aftakkingen binnen kabeltracés. Het T-stuk maakt het mogelijk om een hoofdkabelroute gecontroleerd op te splitsen in meerdere richtingen, zonder onderbreking van de draagstructuur en met behoud van een continue kabelondersteuning en ventilatie. Toepassing vindt plaats in utiliteitsbouw, industriële installaties, machinebouw en maritieme omgevingen.
Het T-stuk is vervaardigd uit koudgevormd koolstofstaal en standaard thermisch verzinkt volgens NEN-EN-ISO 1461. De zeer hoge zinklaagdikte van ca. 85–120 µm biedt een verhoogde en duurzame corrosiebescherming, waardoor het T-stuk geschikt is voor langdurige toepassing in buitenomgevingen en industriële of maritieme condities met verhoogde corrosiebelasting. Het kabeldraagsysteem is ontworpen en geproduceerd conform IEC 61537 / NEN-EN 61537 en toepasbaar binnen installaties volgens NEN 1010.

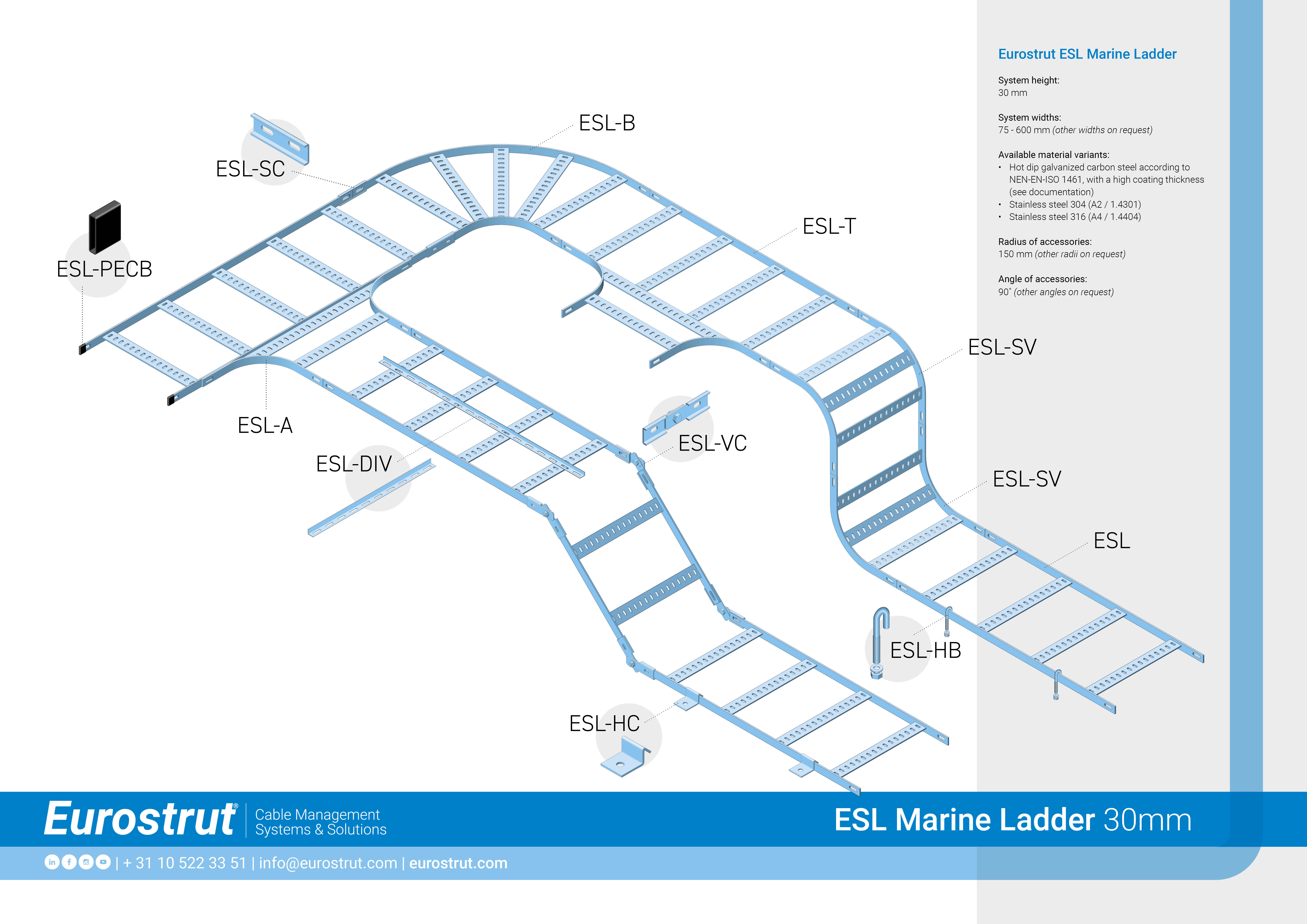

De constructie is afgestemd op de ESL scheepsladder en bestaat uit een open ladderstructuur met geperforeerde sporten (20 x 8,5 mm) en vlakke zijliggers zonder perforatie, waardoor een gelijkmatige kabelondersteuning over de volledige aftakking wordt gewaarborgd. De verbinding met rechte ladderdelen wordt gerealiseerd met koppelplaten ESL-SC of ESL-VC (niet meegeleverd). De ESL-T is volledig compatibel met het Eurostrut ESL systeem, inclusief scheidingsschotten (ESL-DIV), bevestigingsbeugels (ESL-HC), hoekbouten (ESL-HB) en bevestigingssets (ESL-SB, EFS).
Technische Specificaties
- Producttype: Horizontaal T-stuk voor lichte kabelladder (scheepsladder / marine ladder)
- Systeem: ESL

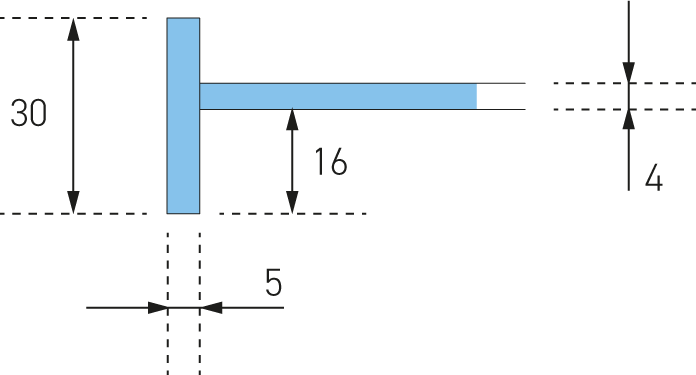

- Systeemhoogte: 30 mm
- Systeembreedte: 75 t/m 500 mm
- Zijligger Dikte: 5 mm
- Sport Dikte: 4 mm
- Perforatie Sport: 20 x 8,5 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: Ca. 85–120 µm
- Verbindingswijze: Met koppelplaten ESL-SC of ESL-VC (niet meegeleverd)
- Normering: IEC 61537 / NEN-EN 61537
- Installatienorm: NEN 1010
- Uitvoering Zijligger: Vlak profiel, zonder perforatie
- Constructietype: Open ladderstructuur
Typische Toepassingen
- Horizontale aftakkingen binnen kabeltracés
- Verdeling van kabelroutes in utiliteitsbouw en technische installaties
- Industriële installaties en machinebouw
- Maritieme en offshore toepassingen
- Doorlopende kabelondersteuning bij T-verbindingen
Beschikbare Varianten
- ESL-T-H: Thermisch verzinkte uitvoering (standaard) voor algemene binnen- en buitentoepassingen
- ESL-T-S304: Roestvast staal 304 (A2) voor corrosiegevoelige omgevingen
- ESL-T-S316: Roestvast staal 316L (A4) voor zware en chloridehoudende omgevingen
Aanvullende Producten
Voor een complete installatie biedt Eurostrut diverse accessoires, zoals:
- Rechte Ladders: ESL scheepsladder secties
- Koppelstukken: ESL-SC koppelplaten, ESL-VC verticale koppelplaten
- Scheidingen: ESL-DIV scheidingsschotten
- Bevestiging: ESL-HC bevestigingsbeugels, ESL-HB hoekbouten
- Bevestigingssets: ESL-SB en EFS boutsets
Deze componenten zorgen voor een veilige, compatibele en onderhoudsvriendelijke installatie.
Andere breedtes op aanvraag leverbaar.
