ECL Cable Ladders
Private Brand, Guaranteed Quality – Designed and manufactured to the highest standards.
Corrosion Resistant – Resistant to the toughest industrial conditions and suitable for both indoor and outdoor applications.
Flexible Sizing – Available in a range of heights and widths to suit any project requirement.
Heavy Duty – Ideal for industrial, offshore and utility projects.
ECL Cable Ladders
- Private Brand, Guaranteed Quality – Designed and manufactured to the highest standards.
- Corrosion Resistant – Resistant to the toughest industrial conditions and suitable for both indoor and outdoor applications.
- Flexible Sizing – Available in a range of heights and widths to suit any project requirement.
- Heavy Duty – Ideal for industrial, offshore and utility projects.
Veelgestelde vragen over kabelladders
Een kabelladder is een open kabeldraagsysteem dat wordt gebruikt voor het ondersteunen, geleiden en organiseren van kabels binnen industriële, utilitaire, infrastructurele en maritieme installaties. Dankzij de open constructie blijven kabels goed toegankelijk voor inspectie, onderhoud en uitbreiding.
Kabelladders worden veel toegepast voor voedingskabels, besturingskabels en datakabels waar een hoge belastbaarheid, goede ventilatie en flexibiliteit belangrijk zijn.
Een kabelladder zorgt voor een veilige, overzichtelijke en efficiënte kabelrouting. De open constructie bevordert de warmteafvoer van kabels en maakt het eenvoudig om kabels toe te voegen, te vervangen of te inspecteren. Kabelladders worden vaak toegepast in industrie, energieprojecten, datacenters, petrochemische installaties, infrastructuur en andere projecten waar grote hoeveelheden kabels moeten worden ondersteund.
Een kabelladder wordt meestal gekozen wanneer ventilatie, toegankelijkheid en hoge draagvermogens belangrijk zijn. Door de open constructie kunnen kabels warmte beter afvoeren dan in een gesloten systeem. Een kabelgoot biedt meer bescherming tegen stof, vuil en externe invloeden. Kabelladders zijn daardoor vaak de voorkeur voor zware kabelbundels, voedingskabels en installaties die in de toekomst uitgebreid moeten kunnen worden.
De juiste kabelladder hangt af van de kabelbelasting, beschikbare ruimte, overspanning en omgeving waarin het systeem wordt toegepast. Voor lichtere toepassingen of locaties met beperkte inbouwruimte kan een lagere kabelladder voldoende zijn. Voor industriële installaties met grotere kabelbundels, hogere belastingen of langere overspanningen wordt vaak gekozen voor een zwaardere uitvoering met een grotere ladderhoogte.

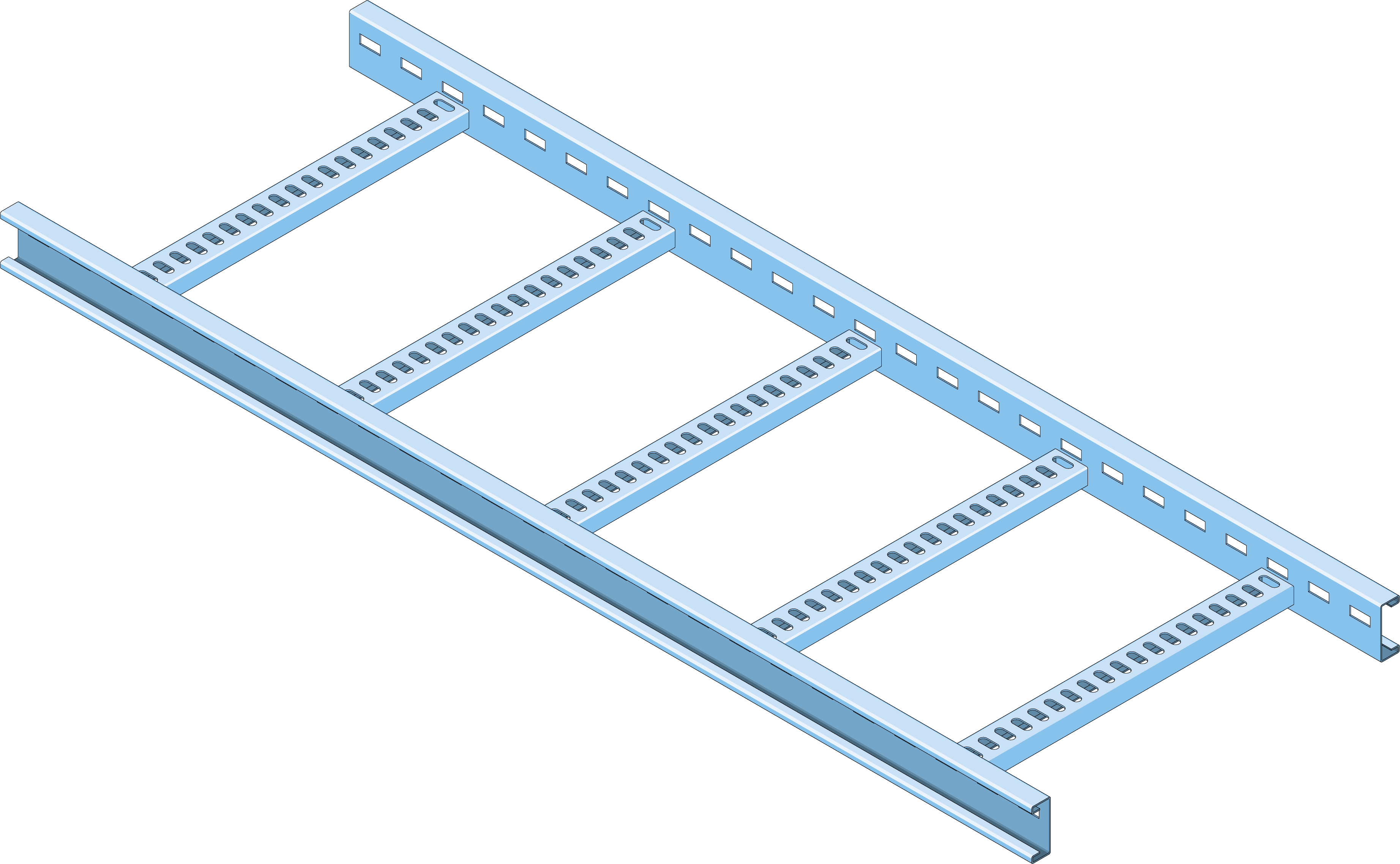

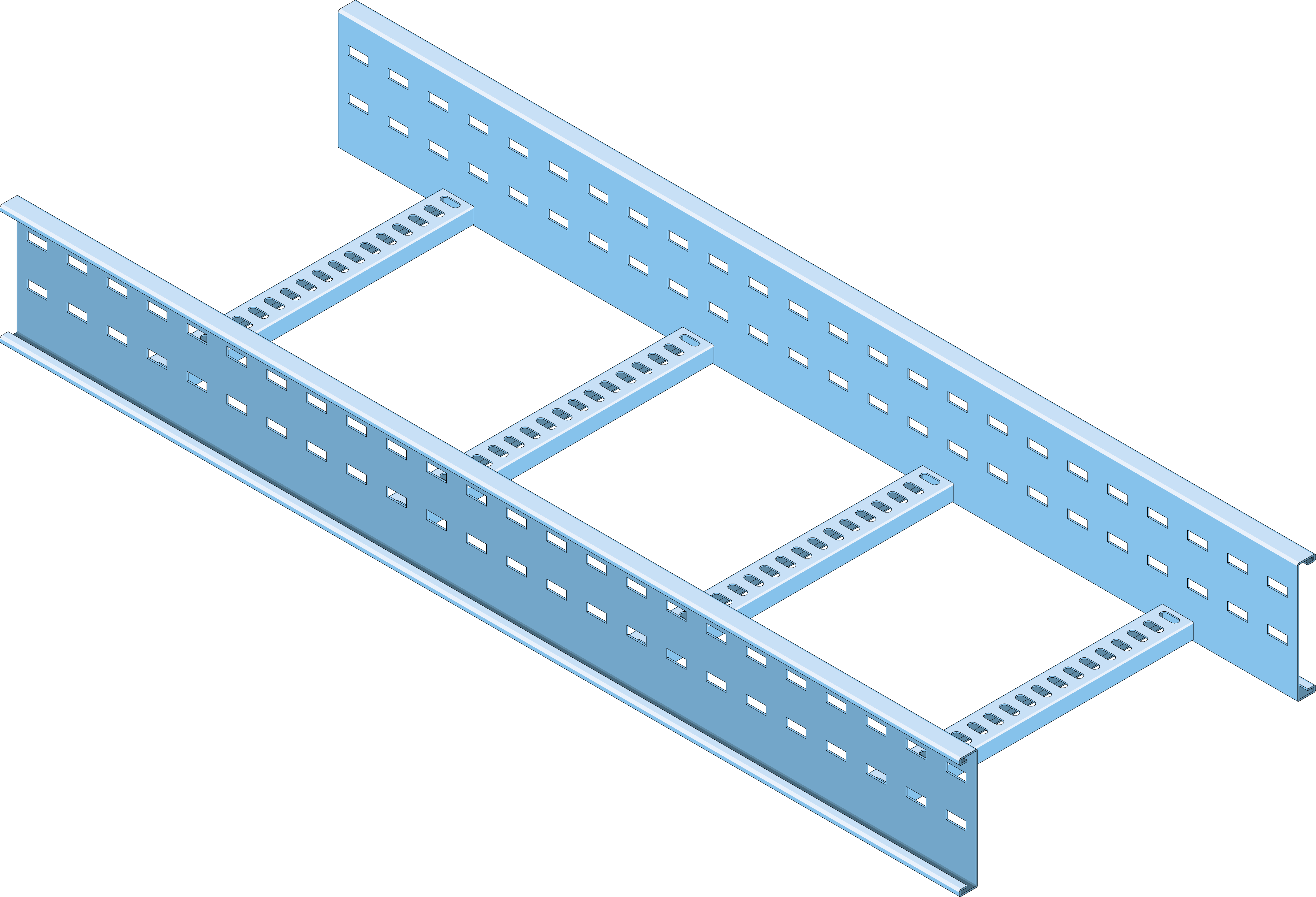

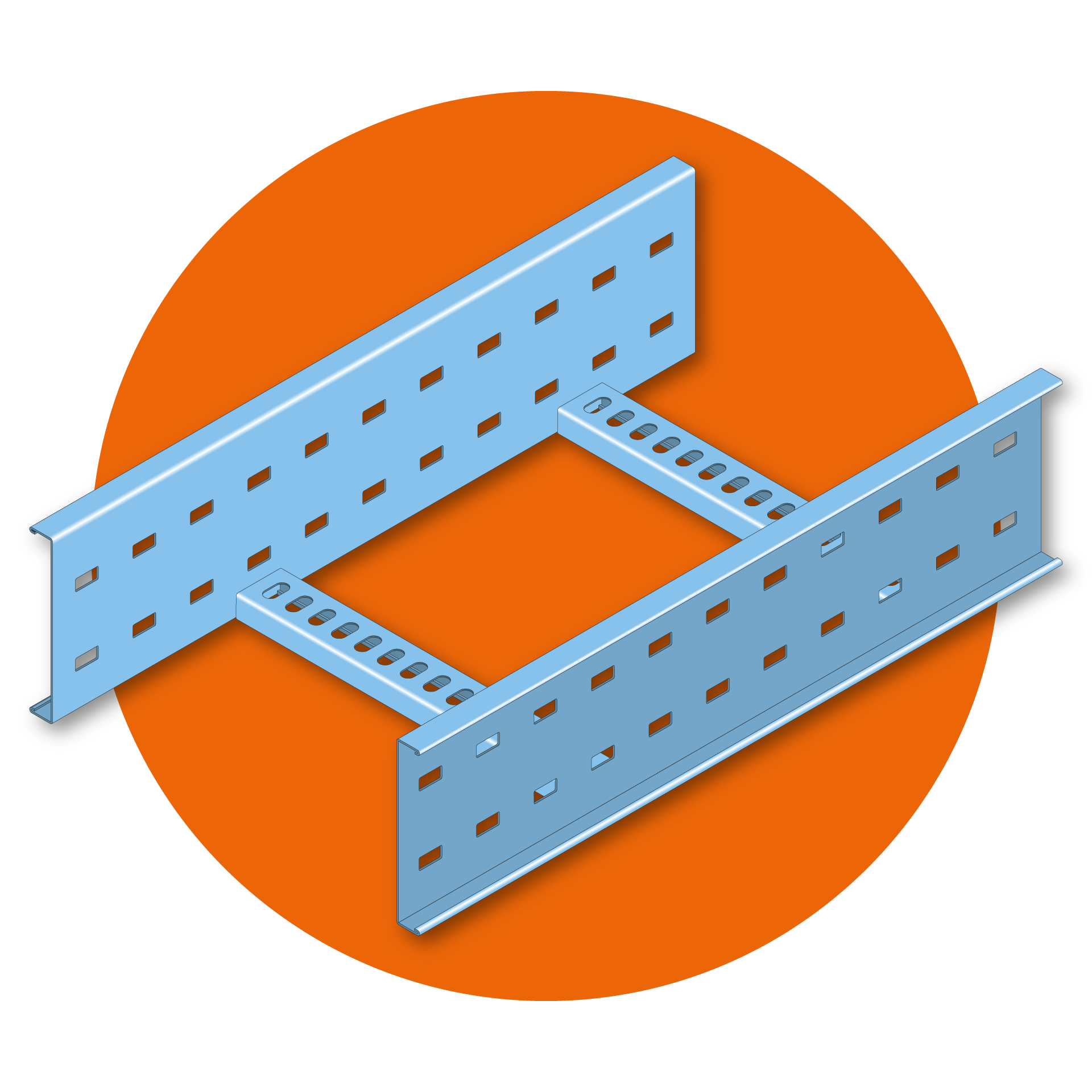

Het verschil zit voornamelijk in de hoogte van de zijprofielen en daarmee het draagvermogen van de kabelladder. Een kabelladder van 60 mm hoog wordt vaak toegepast voor lichtere installaties of locaties waar weinig ruimte beschikbaar is. Een kabelladder van 100 mm hoog vormt voor veel industriële toepassingen de standaardoplossing. Een kabelladder van 150 mm hoog wordt gebruikt voor zware kabelbelastingen, grotere overspanningen en omvangrijke kabeltracés. Binnen het Eurostrut assortiment zijn deze uitvoeringen beschikbaar als ECL60, ECL100 en ECL150.
Kabelladders zijn verkrijgbaar in verschillende breedtes zodat ze kunnen worden afgestemd op het aantal en type kabels binnen een installatie. De ECL kabelladders van Eurostrut zijn beschikbaar in breedtes van 100, 150, 200, 300, 400, 500, 600, 700, 800, 900 en 1000 mm. Hierdoor is voor zowel kleine kabelbundels als omvangrijke industriële kabeltracés een geschikte oplossing beschikbaar.Op aanvraag zijn ook andere breedtes beschikbaar.
De materiaalkeuze hangt af van de omgeving waarin de kabelladder wordt toegepast. Thermisch verzinkt staal volgens NEN-EN-ISO 1461 wordt veel toegepast in industriële en buitenomgevingen vanwege de duurzame corrosiebescherming. RVS 304 is geschikt voor vochtige omgevingen met een beperkte corrosiebelasting. Voor offshore, chemische en maritieme toepassingen wordt vaak gekozen voor RVS 316L vanwege de hogere corrosiebestendigheid.
Kabelladders worden toegepast volgens de relevante normen voor kabelmanagementsystemen en elektrische installaties. Veel projecten worden uitgevoerd conform IEC 61537 voor kabeldraagsystemen en NEN 1010 voor elektrische installaties. Thermisch verzinkte kabelladders worden geproduceerd volgens NEN-EN-ISO 1461 voor een duurzame bescherming tegen corrosie.
De ECL kabelladders van Eurostrut zijn ontwikkeld voor industriële en heavy-duty toepassingen waarbij betrouwbaarheid, belastbaarheid en een lange levensduur belangrijk zijn. Het systeem is verkrijgbaar in verschillende hoogtes, breedtes en materiaaluitvoeringen en beschikt over een uitgebreid assortiment hulpstukken. Daarnaast ondersteunt Eurostrut projecten met engineering, BIM-bestanden, technische documentatie en deskundig advies. Via onze website zijn diverse technische downloads beschikbaar om het ontwerp en de selectie van het juiste systeem te ondersteunen.
De belastbaarheid van een kabelladder is afhankelijk van de ladderhoogte, breedte, ondersteuningsafstand en kabelbelasting. Voor de ECL kabelladders van Eurostrut zijn belastingsdiagrammen beschikbaar waarmee de maximale belasting per uitvoering kan worden bepaald. Voor gedetailleerde belastingsgegevens verwijzen wij naar de productpagina endownload de datasheet Belasting en vulgraad ECL Kabelladders op onze downloadpagina of kunt u contact opnemen met ons sales team.
De maximale overspanning hangt af van de breedte, hoogte, belasting en materiaaluitvoering van de kabelladder. Voor een veilige toepassing dienen altijd de belastingsdiagrammen en technische specificaties van het betreffende systeem te worden geraadpleegd. Het engineeringteam van Eurostrut kan ondersteunen bij het bepalen van de juiste ondersteuningsafstanden.
Voor een veilige en efficiënte toepassing van kabelladders is het belangrijk om rekening te houden met de maximale belasting, ondersteuningsafstanden en beschikbare kabelcapaciteit. De belastbaarheid van een kabelladder wordt beïnvloed door factoren zoals de ladderhoogte, breedte, overspanning en het totale kabelgewicht. Eurostrut stelt een datasheet Belasting en vulgraad ECL Kabelladders beschikbaar waarin belastingsdiagrammen, vulgraadtabellen en technische richtlijnen zijn opgenomen. Deze documentatie ondersteunt engineers, werkvoorbereiders en installateurs bij het selecteren van de juiste kabelladder voor iedere toepassing. Download de datasheet Belasting en vulgraad ECL Kabelladders via onze downloadpagina of neem contact op met ons sales team voor technisch advies.
Ja, kabelladders kunnen zowel binnen als buiten worden toegepast.
Afhankelijk van de omgeving kan worden gekozen voor thermisch verzinkt staal, RVS 304 of RVS 316L. Hierdoor zijn kabelladders geschikt voor utiliteitsbouw, industrie, offshore, infrastructuur en maritieme toepassingen.
Ja, kabelladders zijn verkrijgbaar in RVS 304 en RVS 316L.
RVS 304 wordt veel toegepast in vochtige omgevingen. Voor agressieve omstandigheden zoals offshore, chemische installaties en maritieme toepassingen wordt meestal gekozen voor RVS 316L vanwege de hogere weerstand tegen corrosie.
Een thermisch verzinkte kabelladder is vervaardigd uit staal dat na fabricage wordt voorzien van een beschermende zinklaag volgens NEN-EN-ISO 1461. Een RVS kabelladder wordt vervaardigd uit roestvast staal en biedt een hogere corrosiebestendigheid in agressieve omgevingen. De keuze tussen beide materialen hangt af van de omgeving, levensduurverwachting en projecteisen.
Thermisch verzinkte kabelladders combineren een hoge mechanische sterkte met een duurzame bescherming tegen corrosie. Doordat de verzinking na fabricage wordt aangebracht, zijn ook snijranden, lasnaden en bevestigingsopeningen beschermd. Hierdoor zijn thermisch verzinkte kabelladders zeer geschikt voor industriële en buitentoepassingen.
Ja, kabelladders worden veel toegepast voor zware voedingskabels, middenspanningskabels en omvangrijke industriële kabeltracés. Voor deze toepassingen worden vaak kabelladders met een hoogte van 100 mm of 150 mm gekozen vanwege het hogere draagvermogen en de grotere stabiliteit.
Een expansiekoppeling wordt toegepast wanneer temperatuurverschillen kunnen leiden tot thermische uitzetting of krimp van de kabelladder.
Met name bij lange kabeltracés, buitentoepassingen en onverwarmde gebouwen helpt een expansiekoppeling om spanningen, vervormingen en beschadigingen te voorkomen. Meer informatie hierover is beschikbaar in het informatieblad Toepassing expansiekoppelingen bij ECL Kabelladders op onze downloadpagina.
Een deksel wordt toegepast wanneer kabels extra bescherming nodig hebben tegen stof, vuil, weersinvloeden of vallende objecten. Voor de ECL kabelladders van Eurostrut zijn deksels beschikbaar voor zowel rechte ladderdelen als hulpstukken zoals bochten, T-stukken, kruisstukken en verloopstukken.
Ja, kabelladders zijn modulair opgebouwd en kunnen eenvoudig worden uitgebreid of aangepast.
Dankzij het uitgebreide assortiment hulpstukken kunnen bestaande kabelroutes worden verlengd, aangepast of uitgebreid zonder complete delen van de installatie te vervangen.

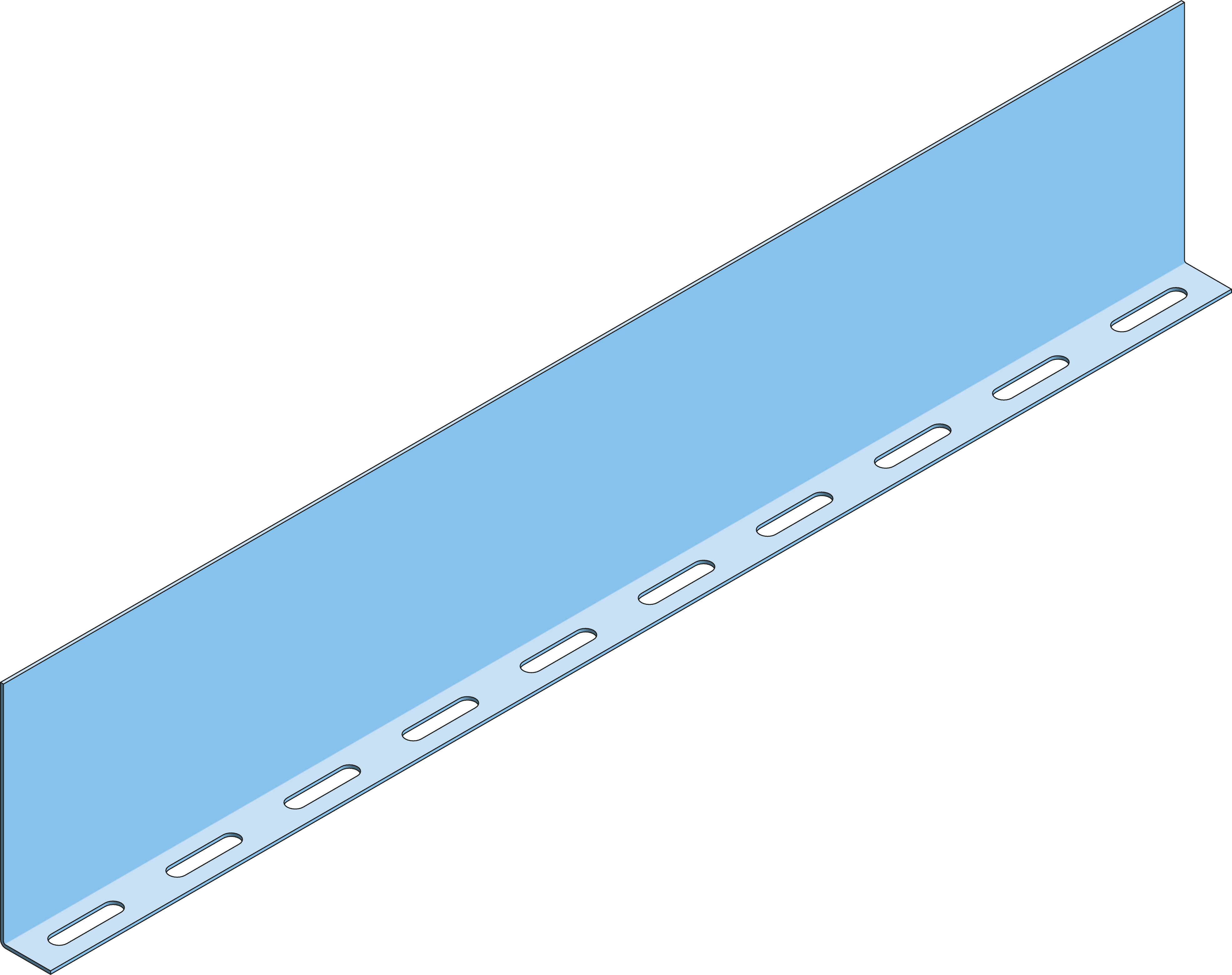

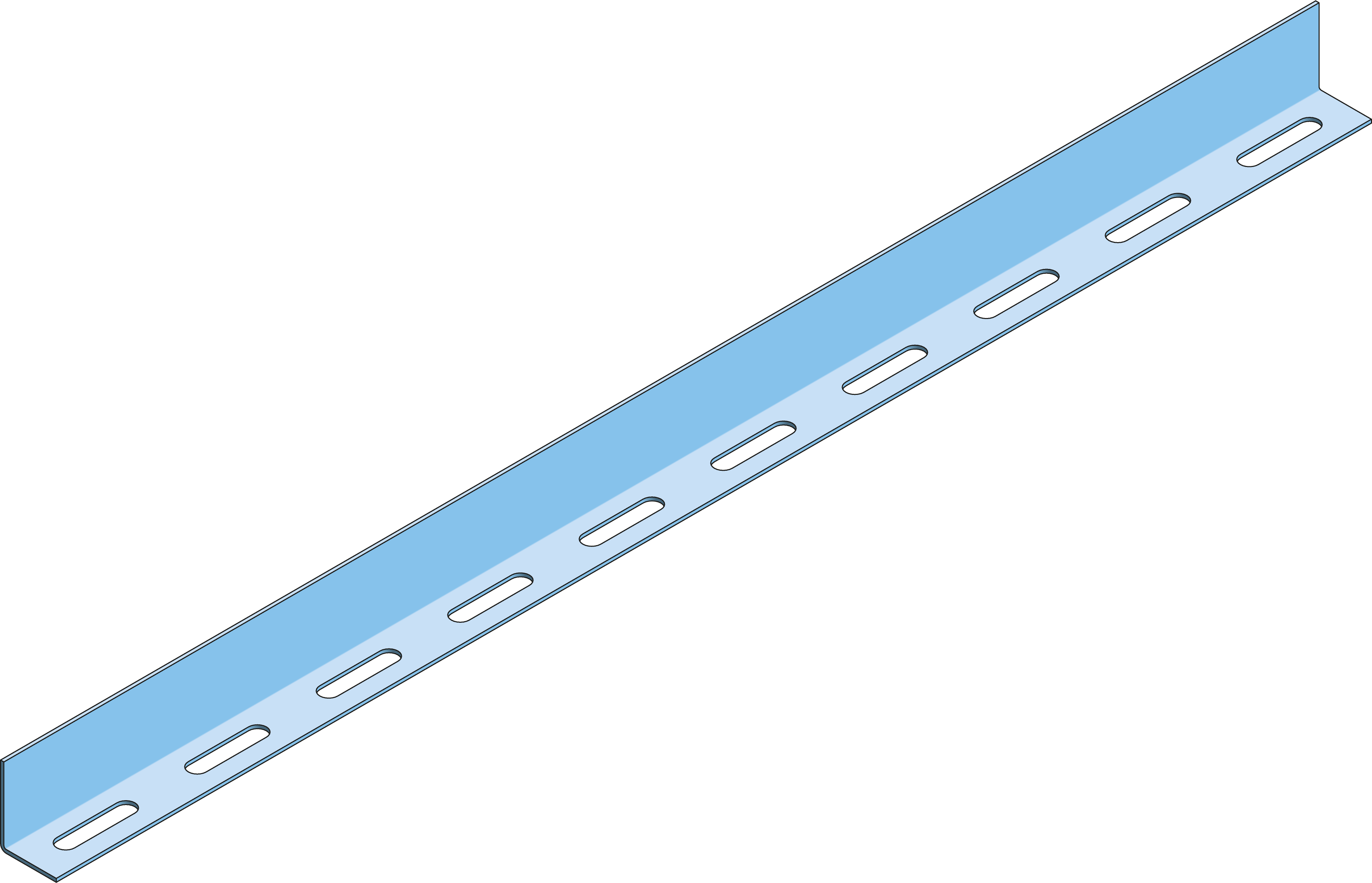

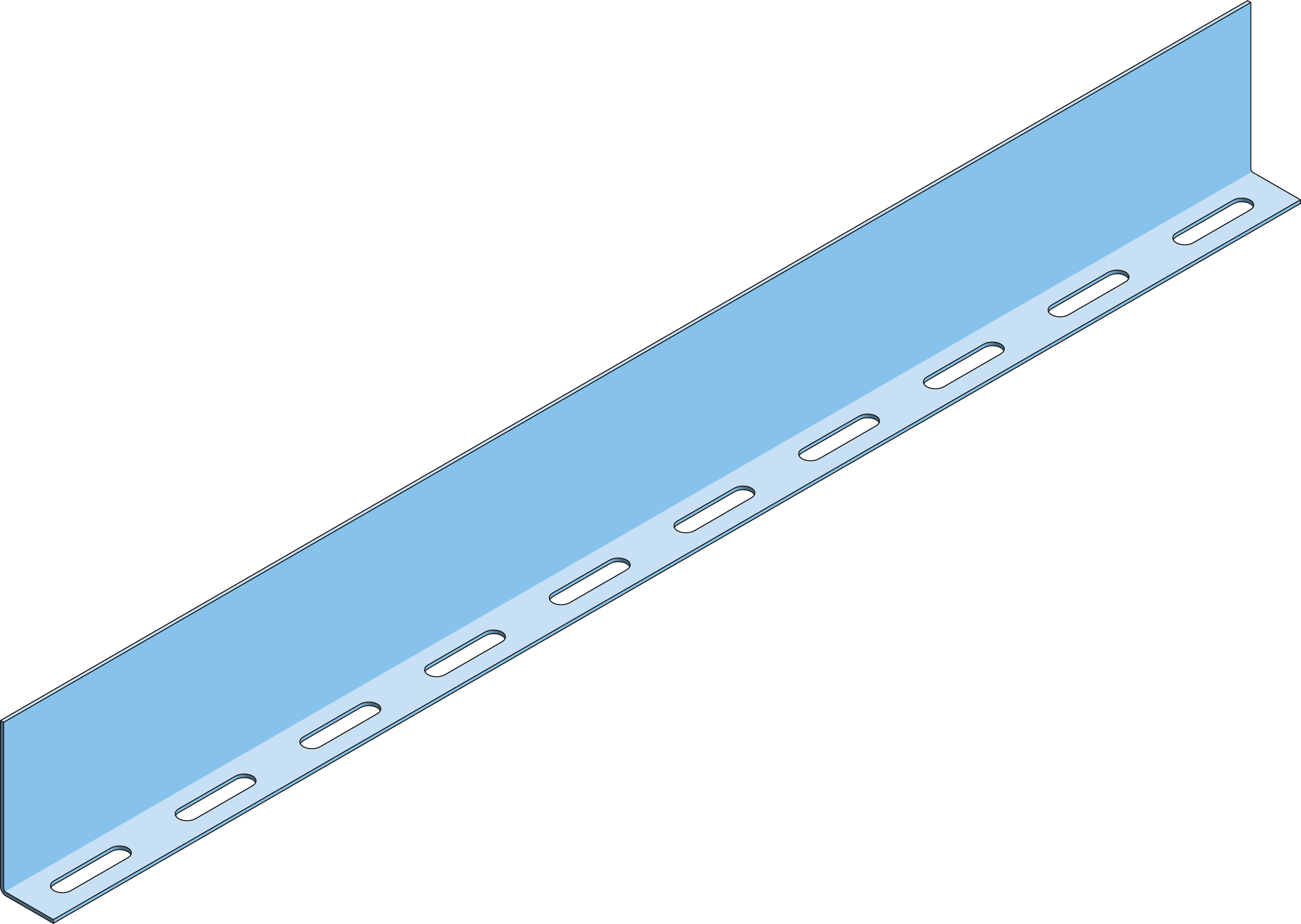

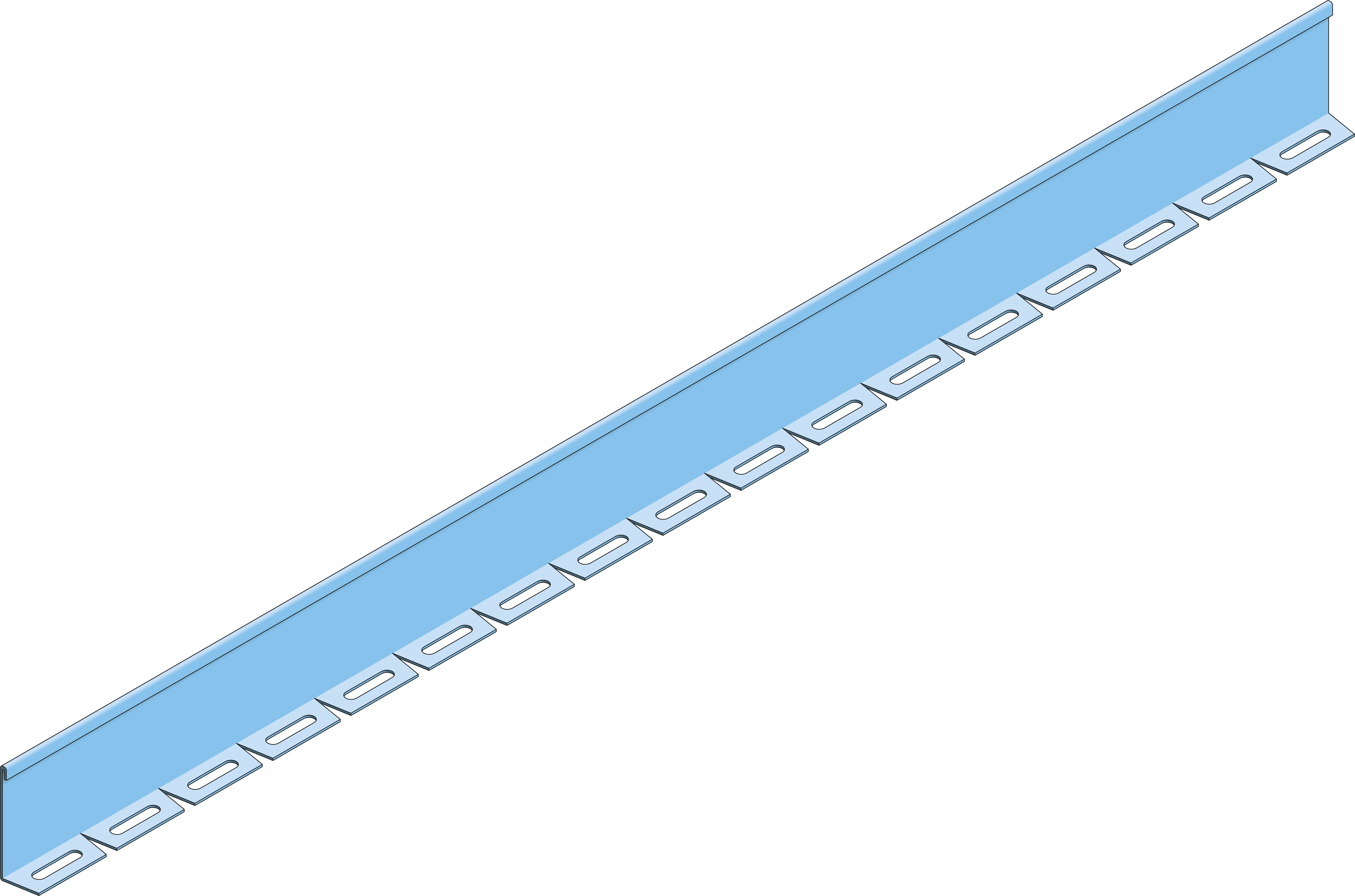

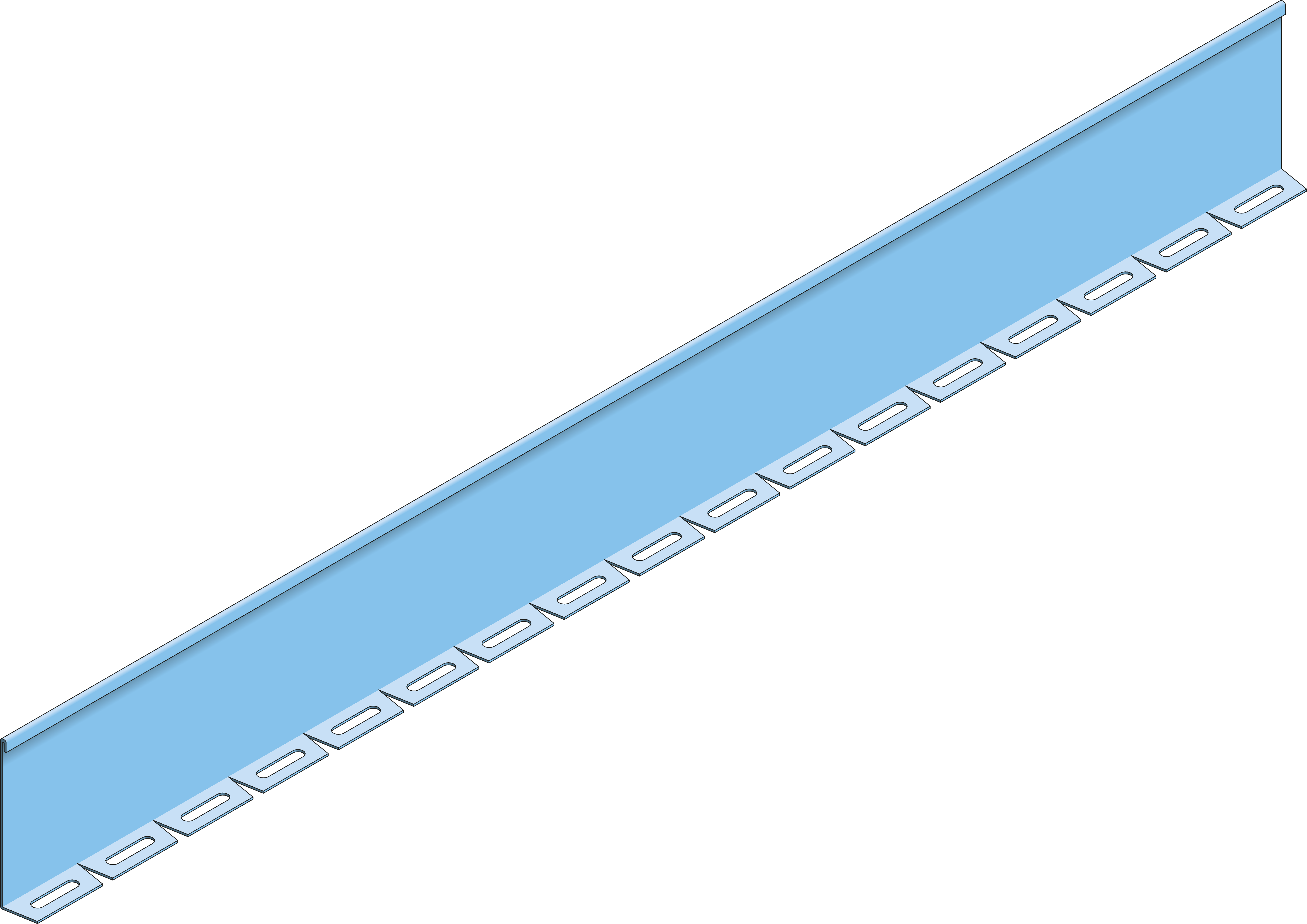

Voor kabelladders zijn diverse hulpstukken beschikbaar om complete kabelroutes samen te stellen.

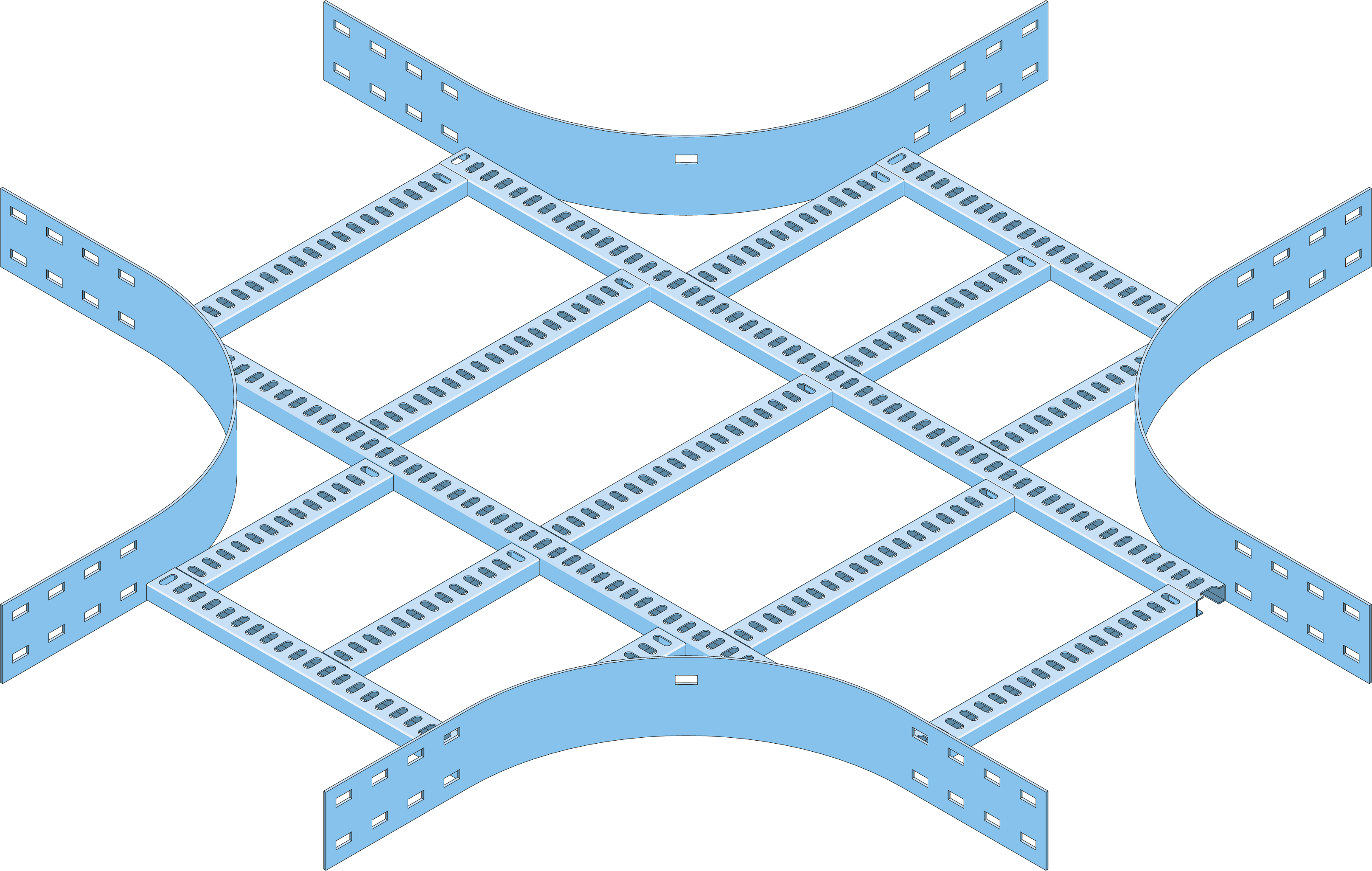

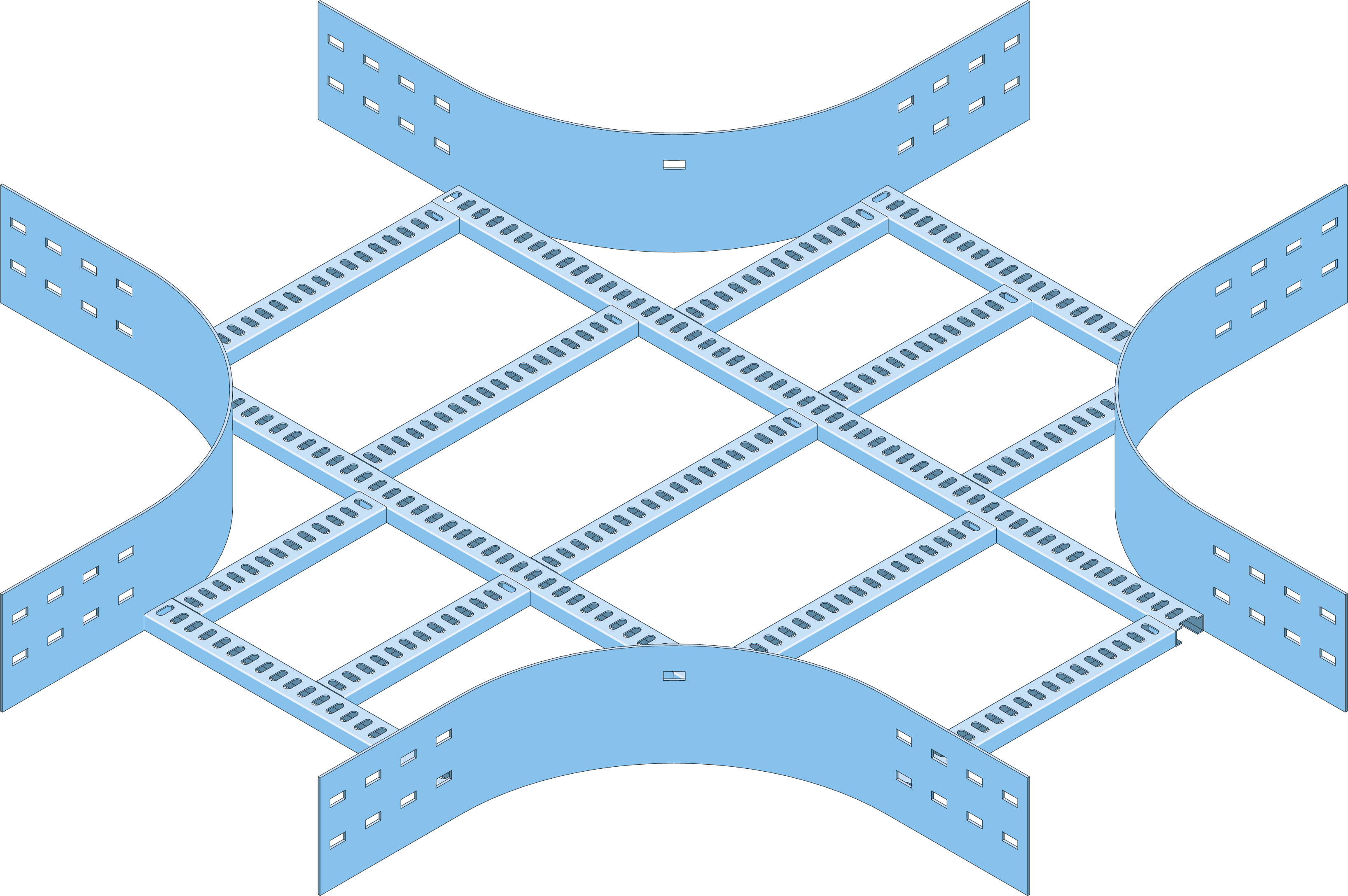

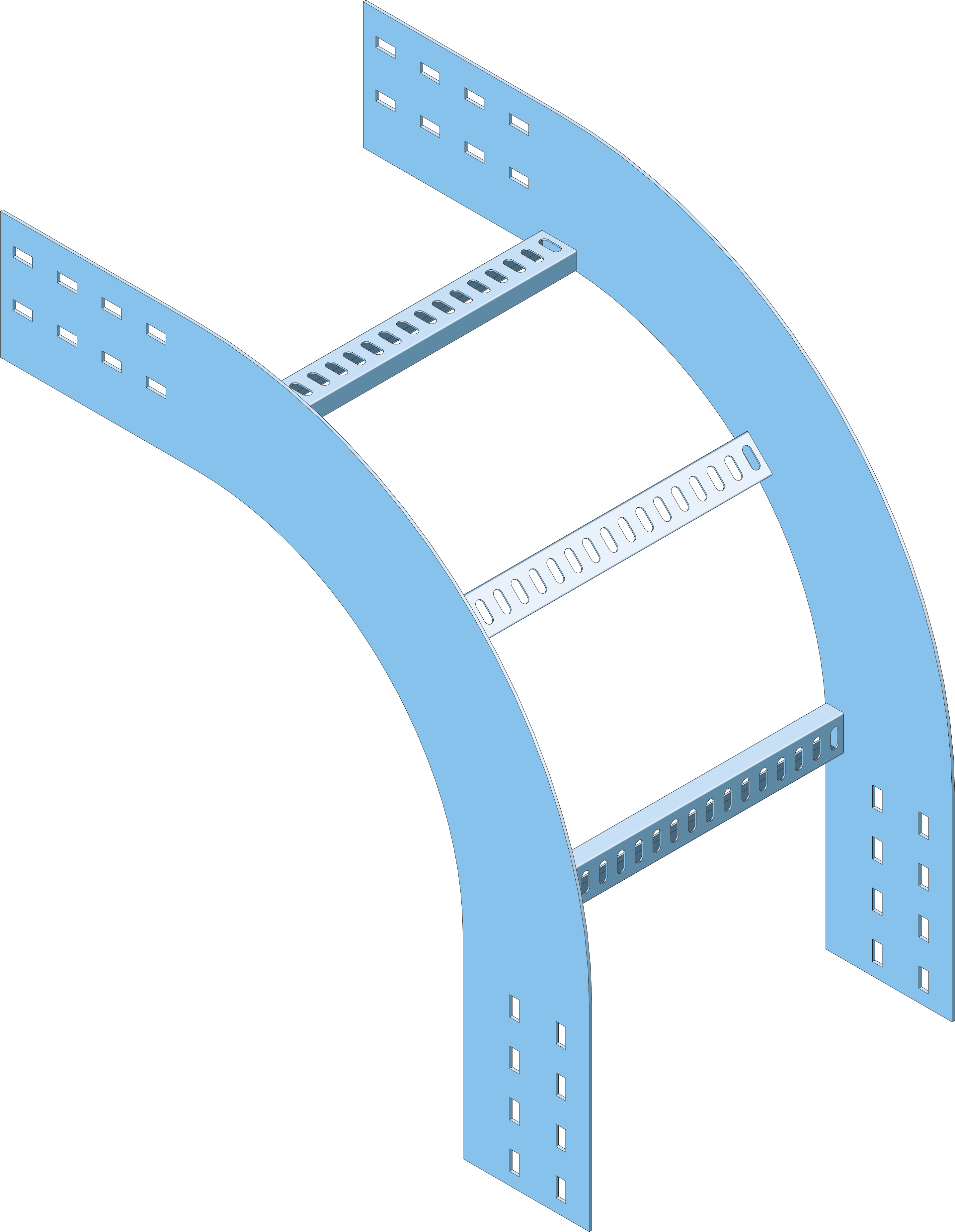

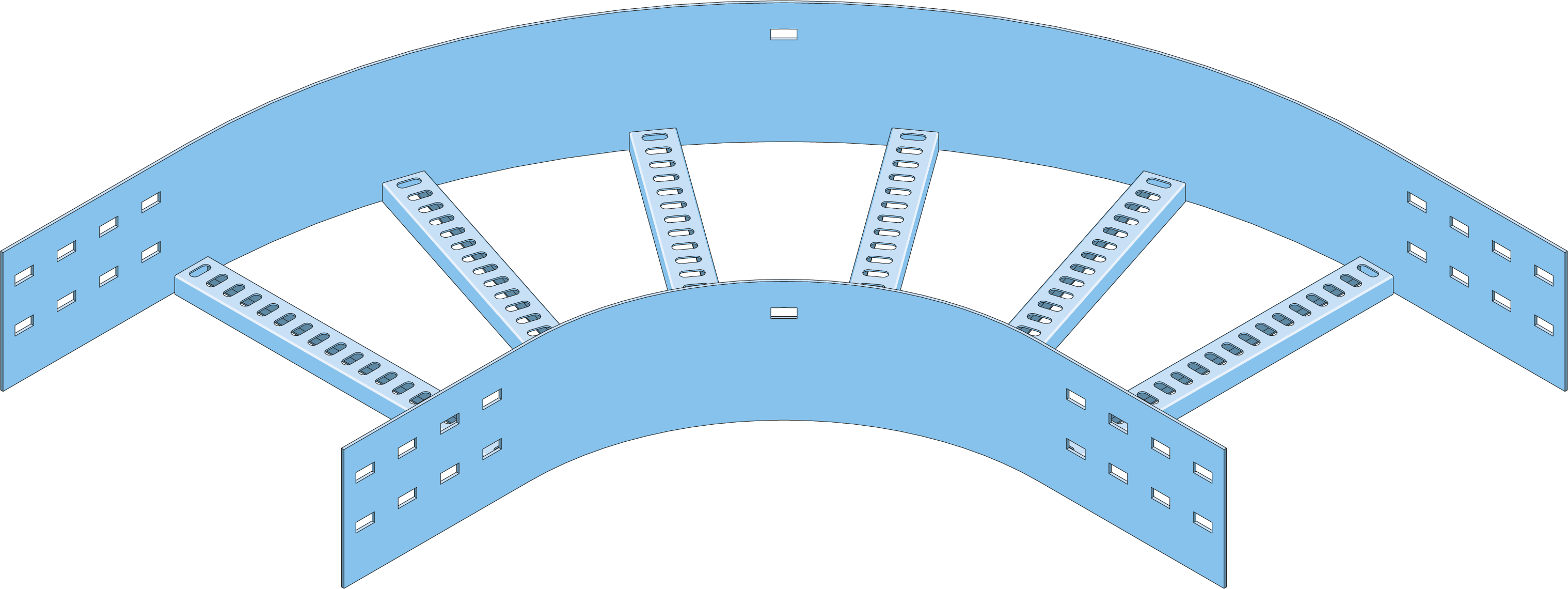

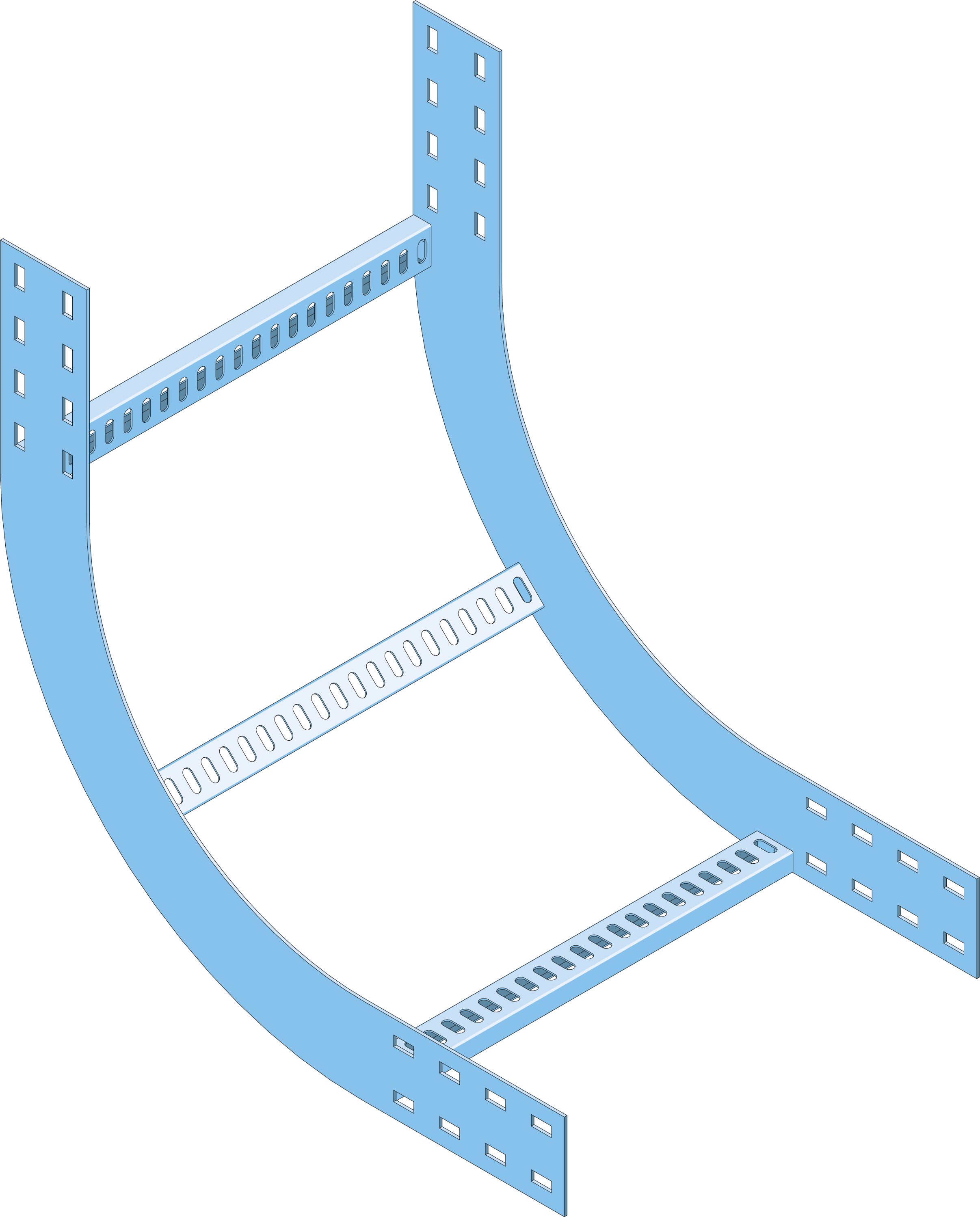

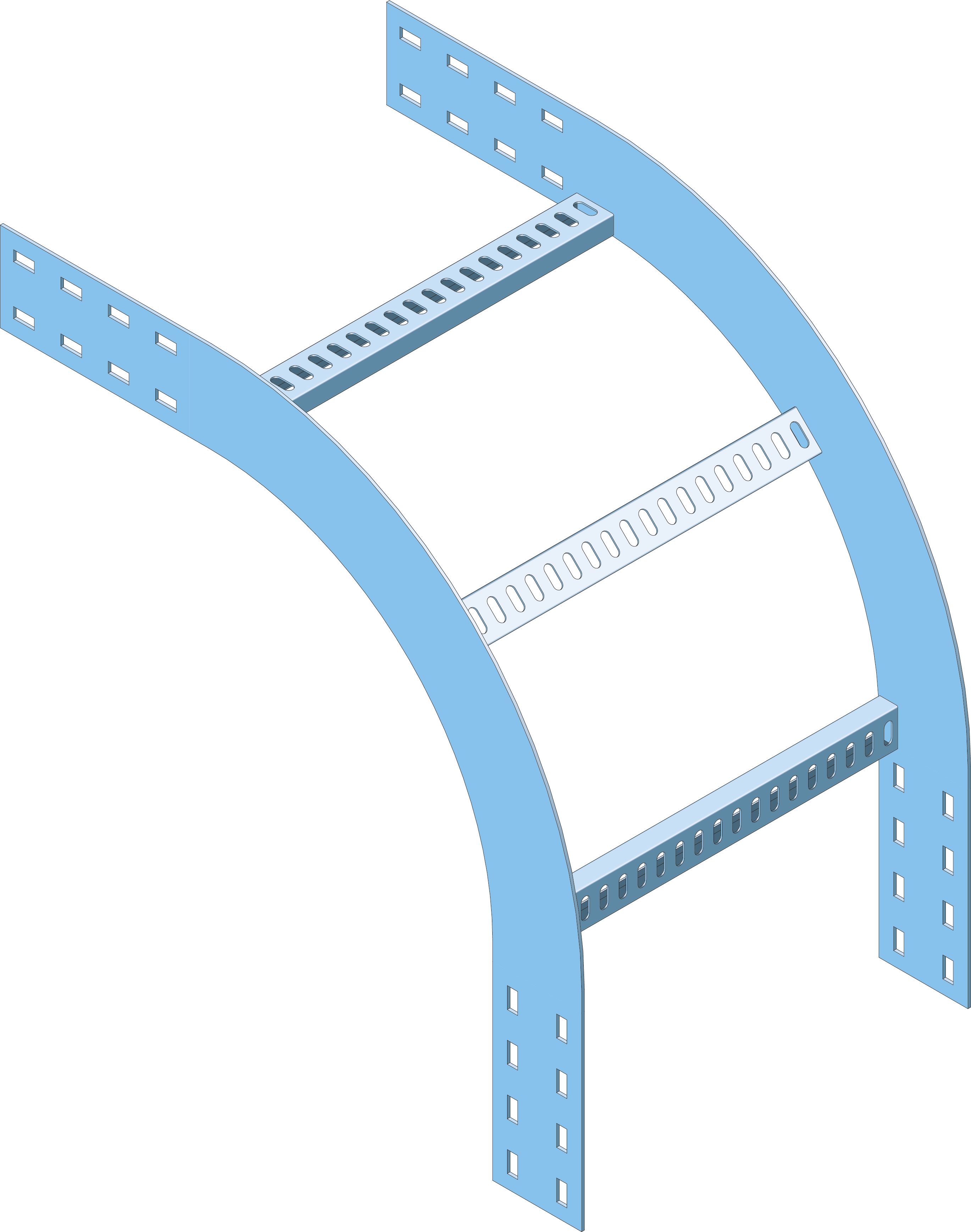

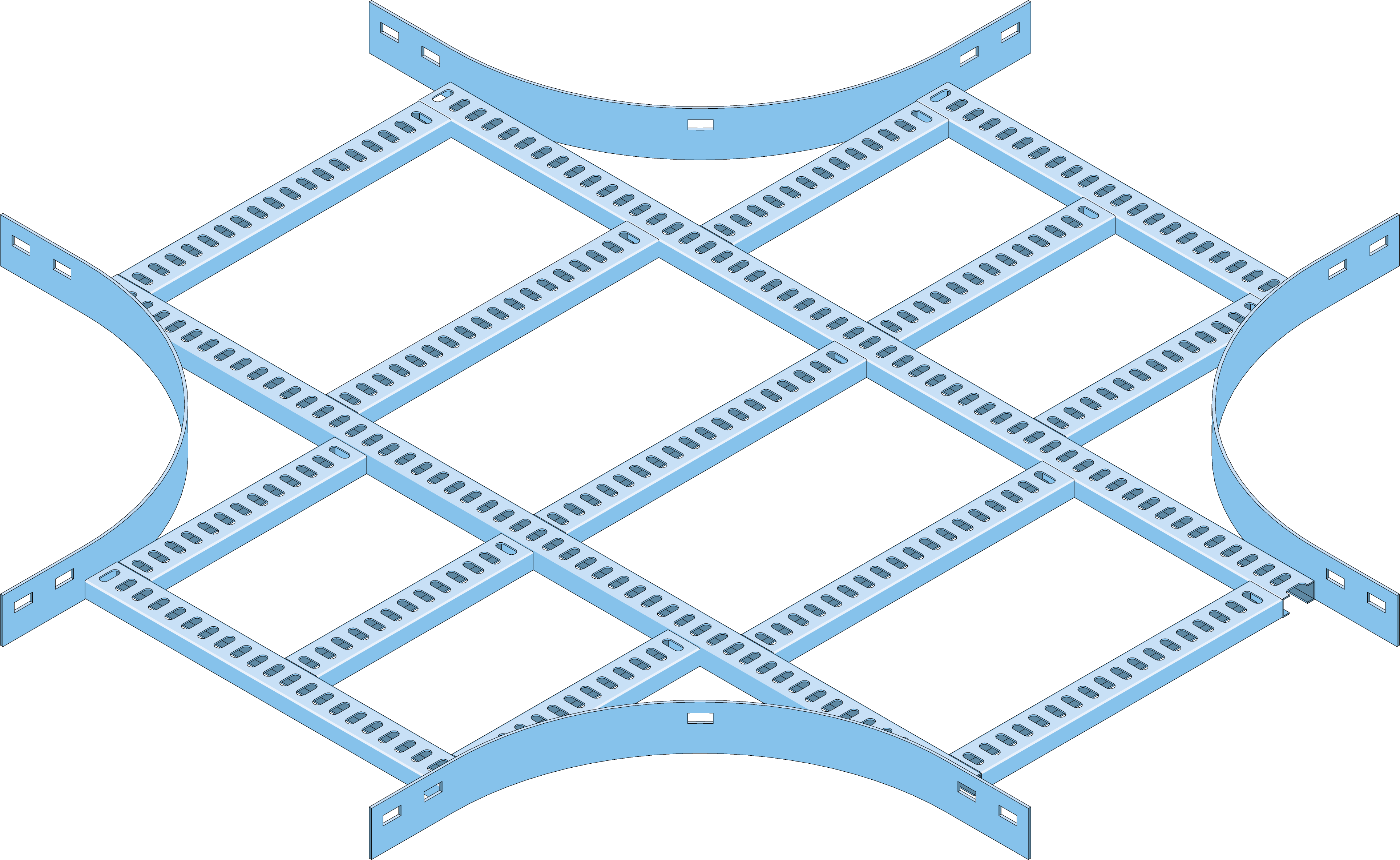

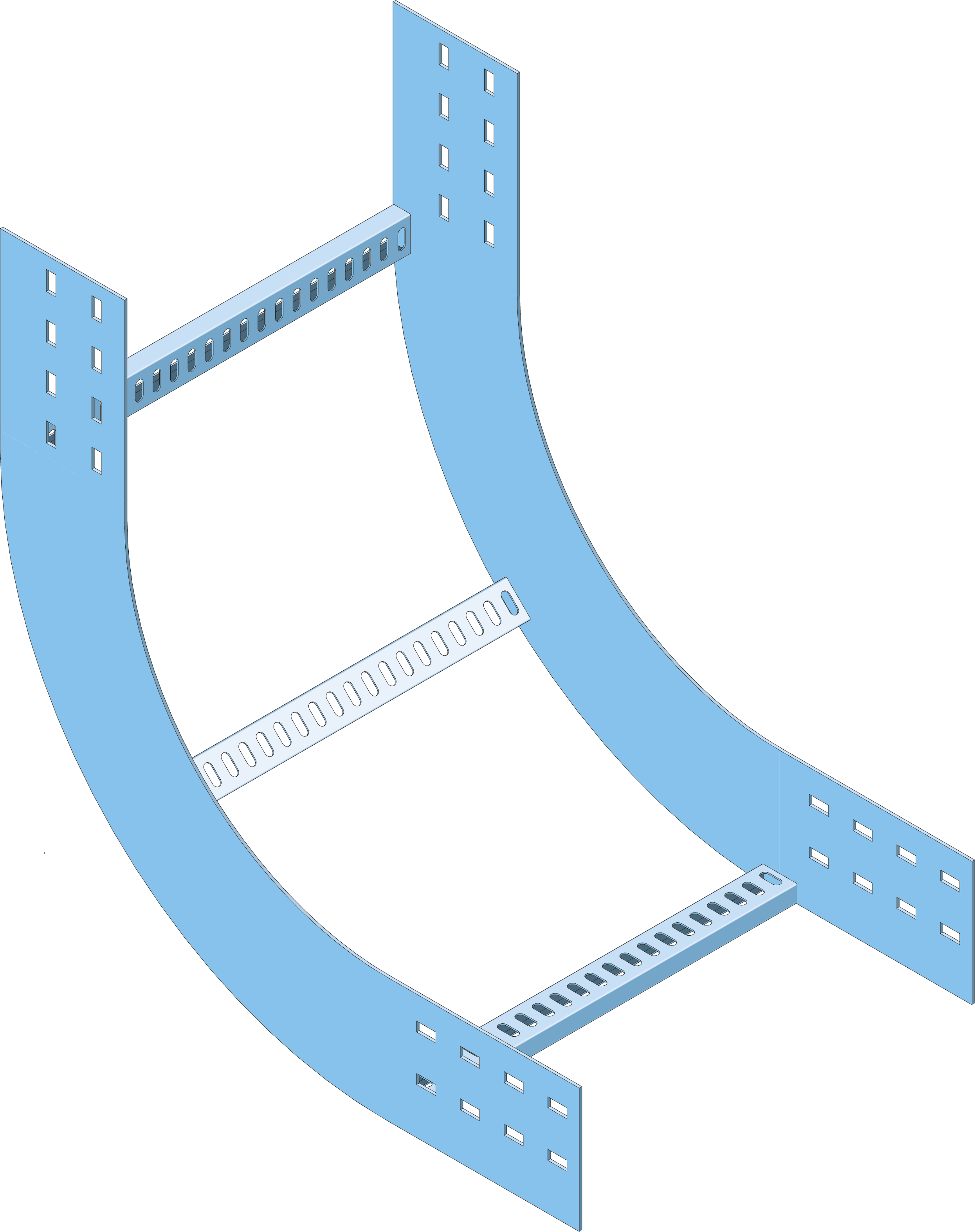

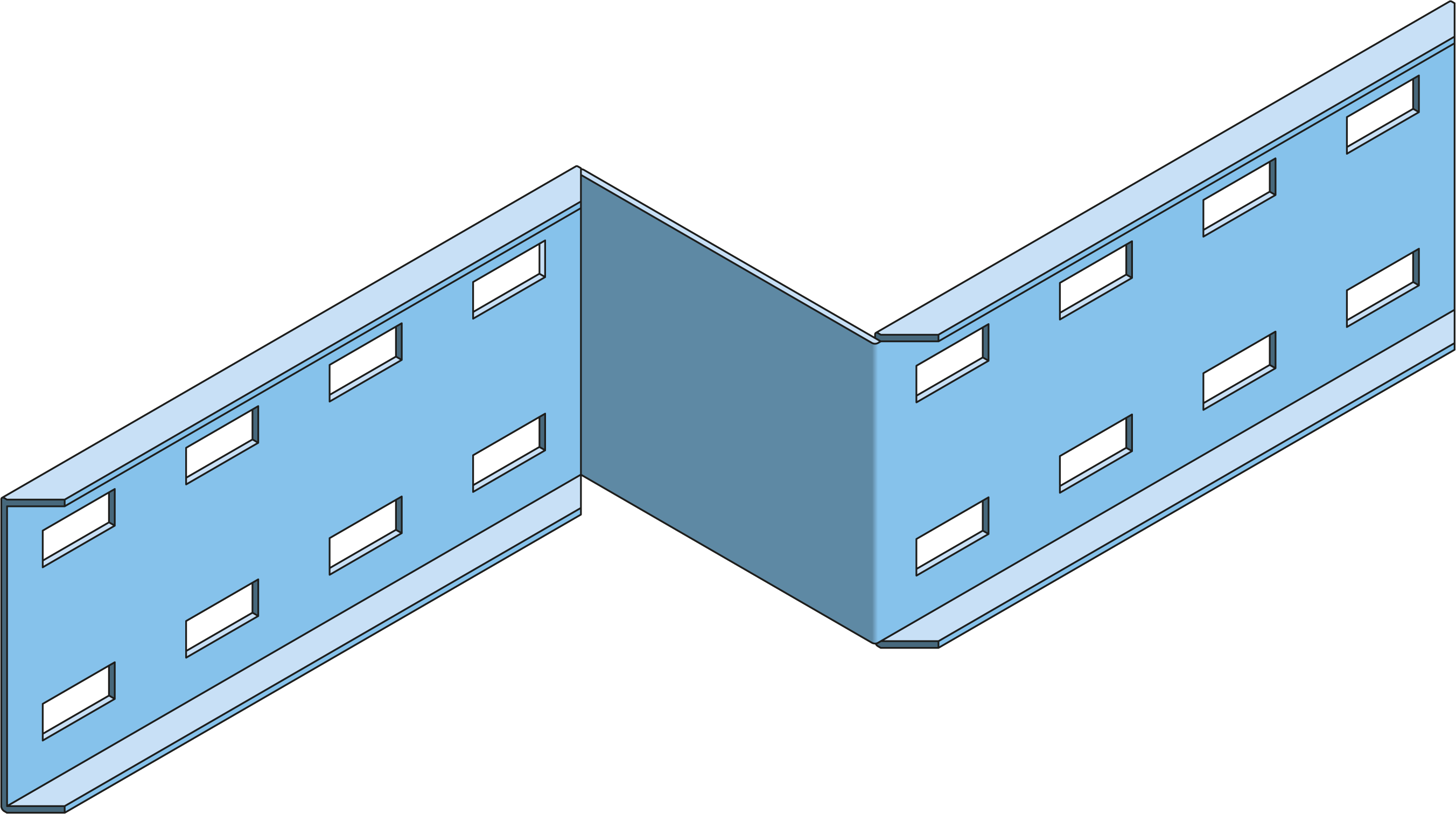

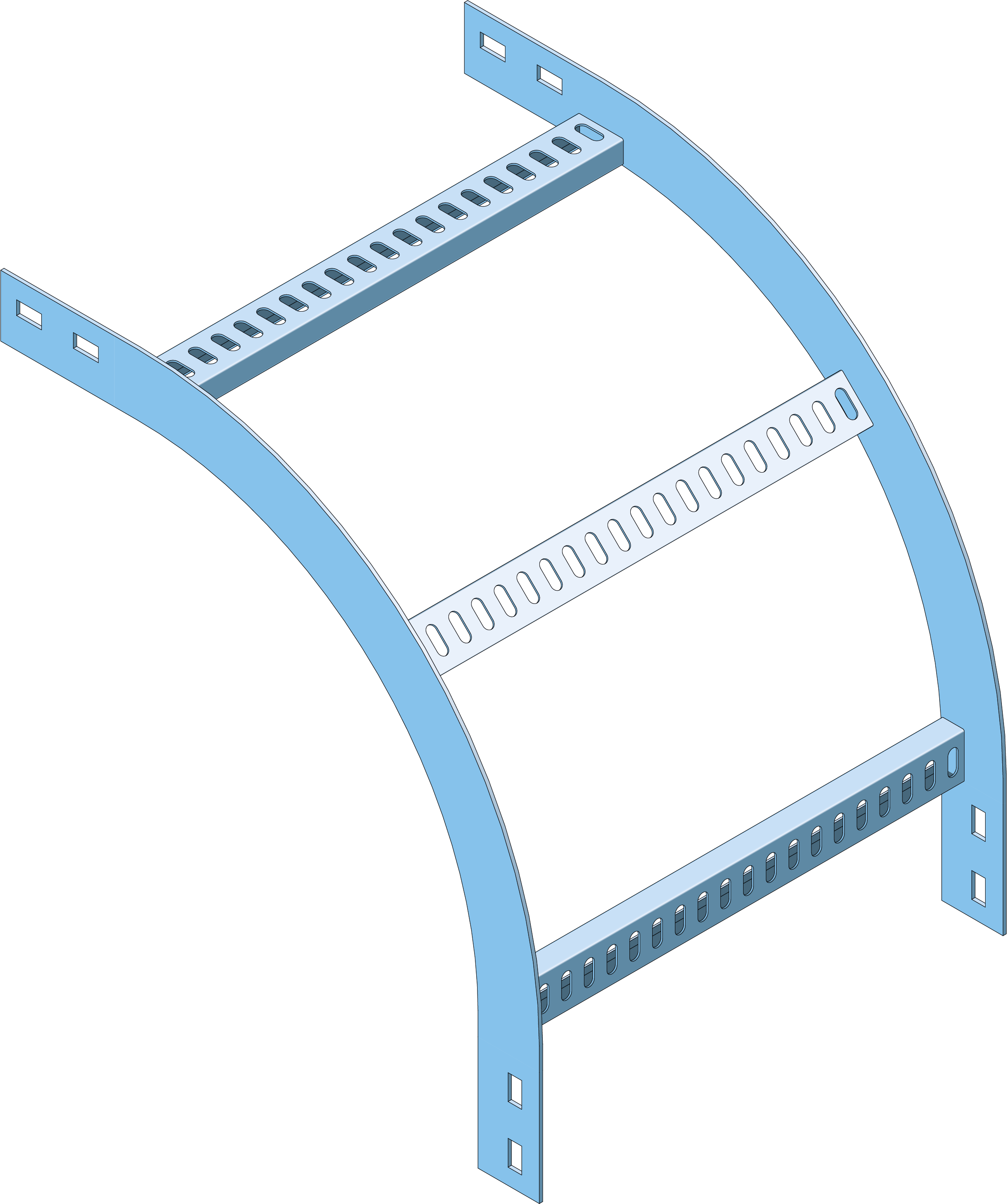

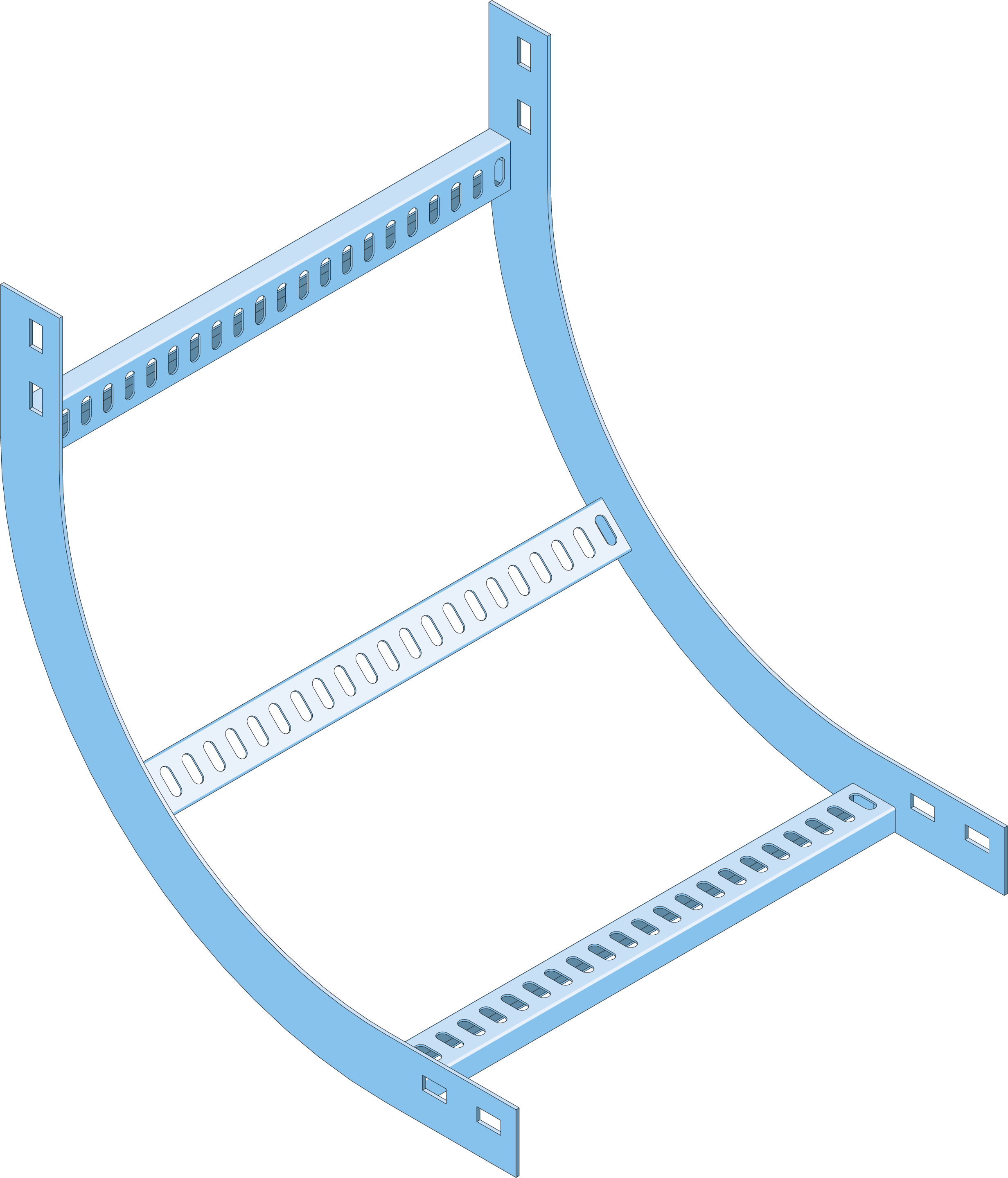

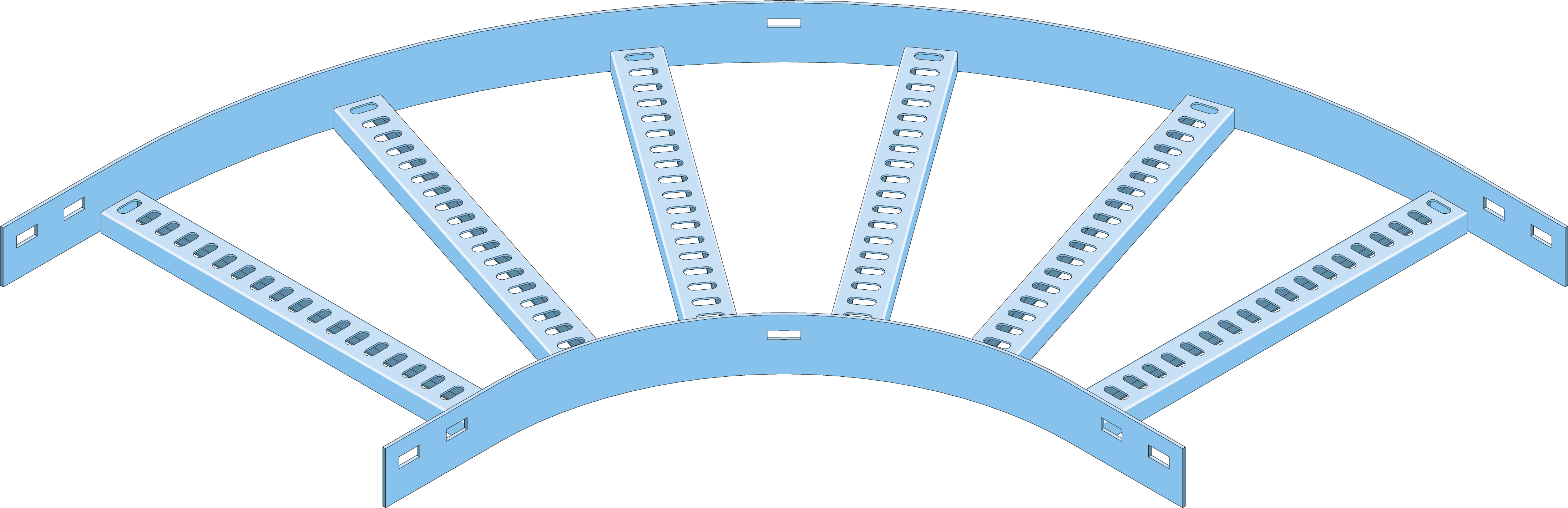

Denk hierbij aan horizontale bochten, verticale bochten, T-stukken, kruisstukken, verloopstukken, koppelingen, eindplaten, deksels en expansiekoppelingen. Hiermee kan vrijwel iedere gewenste kabelroute worden gerealiseerd.
Ja, voor de ECL kabelladders van Eurostrut zijn BIM-bestanden beschikbaar. Er zijn RFA- en SAT-bestanden beschikbaar van de afzonderlijke componenten en een Revit System Family voor het complete systeem. Hiermee kunnen kabeltracés efficiënt worden ontworpen en geïntegreerd binnen BIM-projecten. De BIM-bestanden zijn beschikbaar via de BIM-bibliotheek op onze website.
Ja, Eurostrut ondersteunt projecten met engineering en co-engineering van kabeltracés. Het engineeringteam kan ondersteunen bij het uitwerken van kabelroutes, het bepalen van ondersteuningsconstructies, het uitvoeren van clashcontroles en het ontwikkelen van projectspecifieke oplossingen. Meer informatie over deze dienstverlening vindt u op onze engineeringpagina.
De levertijd van een kabelladder hangt af van de afmetingen, materiaaluitvoering, hoeveelheid en eventuele projectspecifieke eisen. Veel standaardproducten zijn uit voorraad leverbaar. Voor grotere projecten of specifieke uitvoeringen kan Eurostrut adviseren over levertijden, logistieke planning en deel-leveringen.
